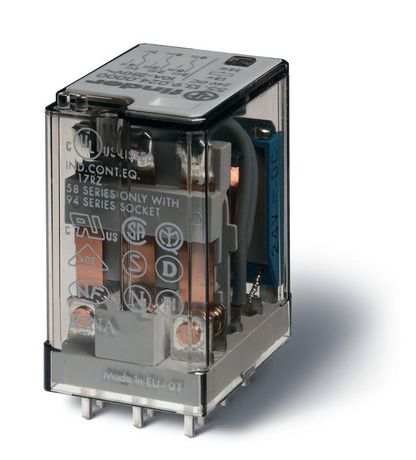

Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату; 3CO 10A; контакты AgNi; катушка 6В DC | 551390060000 Finder 55.13.9.006.0000

Электромеханическое реле Finder 55.13.9.006.0000 - компактное промежуточное реле с тремя переключающими контактами на 10 А, рассчитанное на управление постоянным током напряжением 6 В. Подходит для установки на печатную плату в устройствах автоматизации, где важна надёжность и малые габариты.

Назначение и область применения

Реле Finder 55.13.9.006.0000 используется для коммутации слаботочных цепей управления в электронных системах. Его применяют там, где требуется изолировать управляющую цепь от силовой нагрузки: в контроллерах, БАС, бытовой технике, медицинском оборудовании и промышленной автоматике. Три переключающих контакта позволяют одновременно управлять несколькими цепями - например, включить/выключить три потребителя или изменить направление работы двигателя через переключение полярности.

Технические характеристики

• Напряжение катушки: 6 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 пары (3CO - три переключающих контакта типа «перекидной»)
• Материал контактов: серебро-никель (AgNi) - устойчив к дуговым воздействиям и окислению
• Способ монтажа: поверхностный монтаж на печатную плату (SMD/Pin-through)
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным частицам, но не герметично
• Поляризация: свободная - можно подключать катушку любым способом, полярность не имеет значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.13.9.006.0000 совместимо со всеми типами печатных плат, соответствующих стандартному шагу выводов. Для монтажа используйте отверстия под штыревые выводы - паяйте в соответствии с рекомендациями производителя по термическому режиму. Катушка требует точного соблюдения напряжения 6 В DC; превышение вызывает перегрев и выход из строя. Нагрузочные контакты выдерживают до 10 А при активной нагрузке (например, лампы, нагреватели); для индуктивных нагрузок (катушки, двигатели) снижайте рабочий ток на 30–50 %.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (базовые требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Сертификация гарантирует соответствие требованиям к электробезопасности, теплостойкости и механической прочности. Применяется в устройствах, подлежащих обязательной сертификации по ЕАЭС и EU.

Преимущества

• Высокая надёжность контактов AgNi - меньше вероятность сваривания и окисления даже при частых включениях
• Миниатюрный форм-фактор позволяет экономить место на плате
• Три переключающих контакта заменяют сразу три одноканальных реле - снижаются затраты на компоненты и сборку
• Свободная полярность катушки упрощает проектирование и монтаж
• Известный бренд Finder обеспечивает стабильное качество партий и доступность запасных частей

Ограничения применения

• Не предназначено для работы во внешней среде - IP20 не защищает от пыли, влаги и брызг
• Запрещён монтаж в условиях высокой вибрации без дополнительной фиксации
• Не использовать для коммутации переменного тока - катушка рассчитана только на постоянный ток 6 В
• При работе с индуктивными нагрузками (>100 мГн) необходимо применять демпферные цепочки (диод, RC-цепь)
• Не подлежит ремонту - при отказе замена обязательна

Примеры использования

• Управление трёмя клапанами в системе автоматического полива
• Переключение режимов работы станка (быстрый ход / медленный ход / останов)
• Коммуникация между микроконтроллером и мощным устройством (например, вентилятором или насосом)
• Резервное питание: переключение с основного источника на батарею при аварии

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами составляет 5 мм, высота над платой - около 15 мм
• Для увеличения срока службы контактов не перегружайте реле - работайте на 70–80 % от номинала (до 8 А)
• При использовании в цепях с импульсным питанием проверьте длительность импульсов - минимальная продолжительность должна быть >10 мс
• Проверяйте целостность контактов мультиметром перед первым включением - возможны дефекты при транспортировке
• Храните в сухом месте - хотя реле UHL4 устойчиво к влажности, длительное воздействие конденсата может повредить пластик
