Миниатюрное универсальное электромеханическое реле; монтаж на печатную плату или в розетку; выводы с шагом 5мм; 2CO 8A | 405270600001 Finder 40.52.7.060.0001

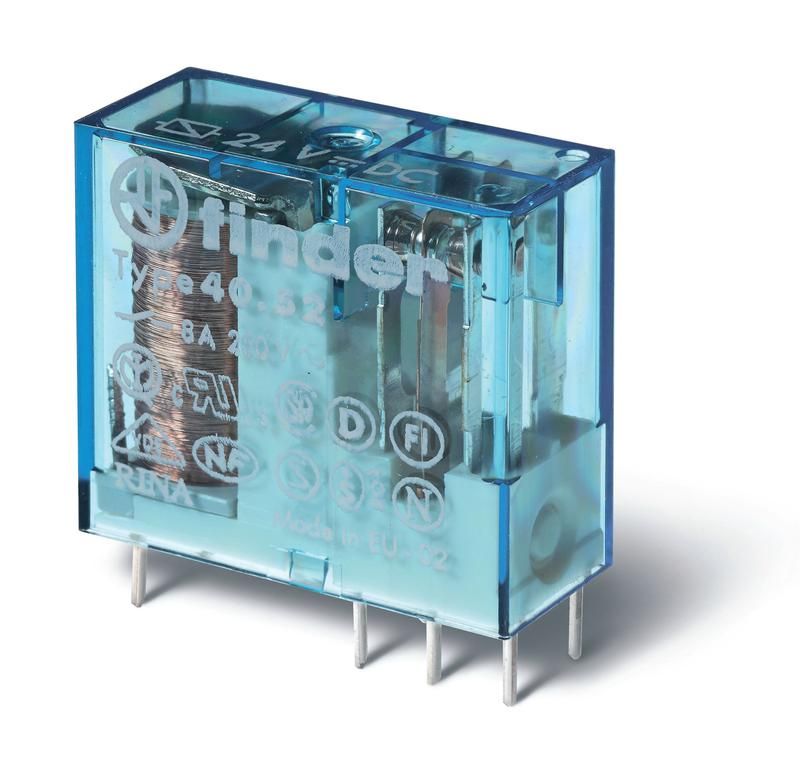

Реле электромеханическое универсальное миниатюрное Finder 40 (артикулы 405270600001 и 40.52.7.060.0001) - компактное промежуточное реле с двумя переключающими контактами на 8 А, предназначенное для работы в цепях постоянного тока 60 В. Подходит для монтажа на печатную плату или в штепсельную розетку, обеспечивает надёжное коммутирование в автоматических системах с ограниченным пространством.

Назначение и область применения

Это промежуточное реле используется для управления нагрузками средней мощности в устройствах автоматизации, где требуется изолированное переключение цепей. Небольшие габариты и возможность установки как на плату, так и в розетку делают его удобным решением для сборки панелей управления, контроллеров, устройств связи и оборудования с жесткими требованиями к компактности.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 60 В DC
• Номинальный ток контактов: 8 А
• Количество переключающих контактов: 2 (2CO - два переключающих контакта типа «перекидной»)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуговым нагрузкам и окислению
• Способ монтажа: на печатную плату или через разъёмную розетку
• Шаг выводов: 5 мм - совместим с типовой платформой PCB
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания

Совместимость и монтаж

Реле электромеханическое универсальное миниатюрное Finder 40 имеет два варианта установки:

• На печатную плату - выводы с шагом 5 мм соответствуют стандартному монтажу THT; рекомендуется использовать паяльник с регулируемой температурой, чтобы не повредить пластиковый корпус.
• Через штепсельную розетку - позволяет заменять реле без пайки, что удобно при сервисном обслуживании. Совместимо с розетками серии FINDER 90.00.0000.xxxx.

Не используйте розетки других производителей - возможна плохая фиксация или некорректный контакт. Для монтажа на плату проверьте соответствие посадочных мест по чертежу производителя.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности:

• EN 61810-1 - общие требования к электромеханическим реле
• EN 61810-2 - требования к промежуточным реле
• EN 61810-7 - требования к испытанию и методам определения параметров

Изделие прошло тестирование на механическую прочность, термостойкость и долговечность контактов. Катушка выполнена с высокой чувствительностью - требует минимального тока срабатывания, снижает тепловые потери.

Преимущества

• Высокая чувствительность катушки - срабатывает при малых токах управления, экономичнее в работе
• Контакты AgNi - обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Гибкий монтаж - один и тот же компонент можно применять как в платных решениях, так и в модульных панелях
• Фиксированный шаг 5 мм - стандартизированная посадка, совместима с большинством CAD-библиотек
• Отсутствие полярности - упрощает сборку и снижает риск ошибок при подключении

Ограничения применения

• Не предназначено для работы во влажной среде - степень защиты IP20 не защищает от брызг и пара
• Запрещён монтаж в зонах с высокой вибрацией без дополнительной фиксации - возможно самопроизвольное отключение
• Не подходит для коммутации переменного тока - катушка рассчитана только на 60 В постоянного тока
• Максимальная рабочая температура +55C - при более высоких температурах снижается срок службы контактов
• Не следует использовать для сверхчастотных переключений (>1000 операций/час) - это сокращает ресурс контактов

Примеры использования

• Автоматические системы управления станками - управление питанием двигателей, клапанов, световых индикаторов
• Контроллеры HVAC - переключение режимов нагрева/охлаждения
• Системы сигнализации - активация сирены, внешних световых сигналов
• Аппаратура связи - коммутация каналов передачи данных
• Промышленные панели управления - распределение сигналов между различными модулями

Практические советы

• При использовании на плате - соблюдайте минимальное расстояние между реле и другими компонентами, выделяйте место для теплоотвода, особенно при длительной нагрузке 8 А
• Перед первым включением проверьте напряжение катушки - превышение 60 В вызовет перегрев и выход из строя
• Для частых переключений - выбирайте реле с AgNi-контактами, как здесь, они лучше справляются с дугой, чем обычные серебряные
• При замене в розетке - всегда отключите питание, даже если реле не подключено к основной сети - есть ёмкости в цепи управления
• Проверяйте целостность контактов мультиметром - при старении реле возможен рост переходного сопротивления, даже при видимой работоспособности
