Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 2CO 10A; контакты AgNi; катушка 12В DC | 553290120090 Finder 55.32.9.012.0090

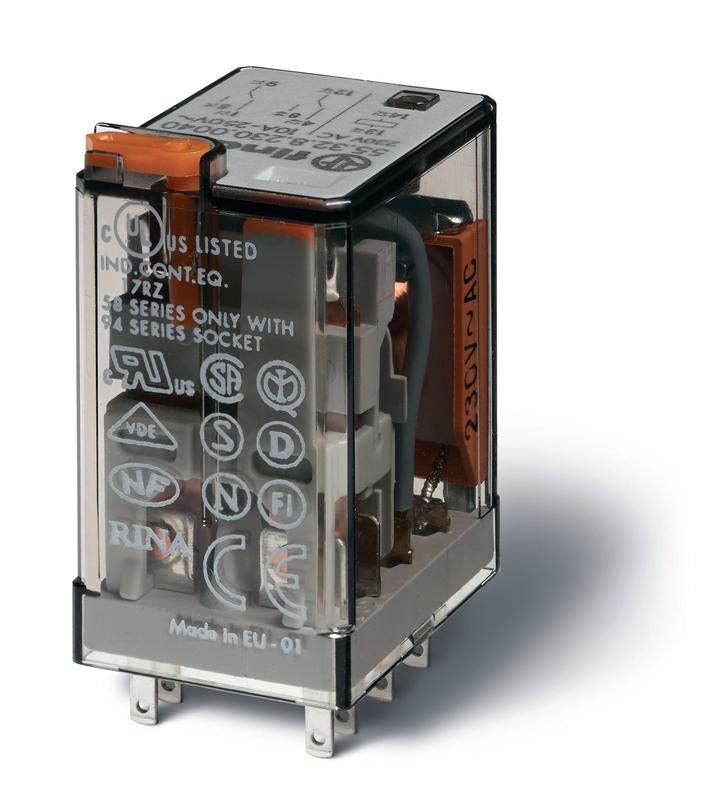

Электромеханическое реле Finder 55.32.9.012.0090 - компактное устройство с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А при напряжении 12 В постоянного тока. Подходит для установки в розеточные гнезда на DIN-рейке или плате, обеспечивает надёжное переключение цепей с двумя перекидными контактами из серебро-никеля. Устройство оснащено индикацией состояния, кнопкой тестирования и встроенным демпферным диодом.

Назначение и область применения

Реле Finder 55.32.9.012.0090 используется для управления силовыми цепями в автоматических системах, где требуется изолированное переключение с малой управляющей мощностью. Применяется в панелях управления, промышленной автоматизации, системах безопасности, бытовых устройствах и оборудовании с высокой плотностью компонентов. Благодаря форм-фактору «монтаж в розетку», его легко заменить без пайки - идеально для сервисного обслуживания и модульных решений.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 перекидных (2CO)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: штепсельное (розеточное), совместимо с базами серии 55
• Индикация: светодиод показывает наличие напряжения на катушке
• Защита: IP20 - против доступа пальцев и крупных частиц, но не защищает от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C и повышенной влажности
• Встроенная защита: демпферный диод для гашения ЭДС самоиндукции
• Кнопка теста: позволяет проверить работу контактов без подачи управляющего сигнала

Совместимость и монтаж

Реле Finder 55.32.9.012.0090 предназначено для установки в розеточные базы серии 55 (например, 55.41.9.xxx.xxxx). Монтаж осуществляется путём вставки в гнездо - пайка не требуется. Это ускоряет замену и снижает риск повреждения печатной платы. Обязательно соблюдайте полярность подключения катушки: красный провод - плюс, чёрный - минус. Для фиксации используйте только оригинальные или сертифицированные базы с соответствующими контактами.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование с использованием кнопки теста). Конструкция обеспечивает электрическую изоляцию между катушкой и контактами, что соответствует классу II. Контакты рассчитаны на механический ресурс более 10 млн операций и электрический - до 100 тыс. при номинальной нагрузке.

Преимущества

• Штепсельное подключение - быстрая замена без инструментов
• Контакты AgNi - долгий срок службы даже при частых включениях индуктивных нагрузок
• LED-индикация - наглядный контроль активации
• Встроенный диод - предотвращает импульсы напряжения, защищая управляющую схему
• Кнопка теста - возможность диагностики в реальном времени
• Компактный размер - экономия места на панели

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• IP20 не допускает использование в условиях влажности, брызг или пыли - требует герметичной оболочки или корпуса
• Запрещён монтаж в открытых щитах без защиты от случайного прикосновения
• Не рекомендуется для коммутации емкостных нагрузок выше 10 А - возможен ударный ток
• При работе с переменным током - несовместимо; только постоянный ток 12 В

Примеры использования

• Управление насосами, вентиляторами и клапанами в системах HVAC
• Переключение режимов работы станков и конвейеров
• Автоматизация освещения в промышленных зонах
• Контроль зарядных устройств и источников бесперебойного питания
• Системы сигнализации и аварийного отключения

Практические советы

• Проверьте соответствие напряжения катушки - 12 В DC. Перегрузка по напряжению вызовет перегрев и выход из строя.
• При подключении нагрузки >5 А используйте кабель сечением не менее 1,5 мм2.
• Для длительной работы при максимальной нагрузке (10 А) обеспечьте хорошую вентиляцию вокруг реле.
• При замене - всегда выключайте питание. Индикация LED может светиться даже при слабом остаточном напряжении.
• Используйте только базы от Finder - другие производители могут иметь отличную геометрию контактов.
• При сборке системы - учтите, что кнопка теста активирует контакты механически, но не подаёт напряжение на катушку - это лишь проверка механики.
