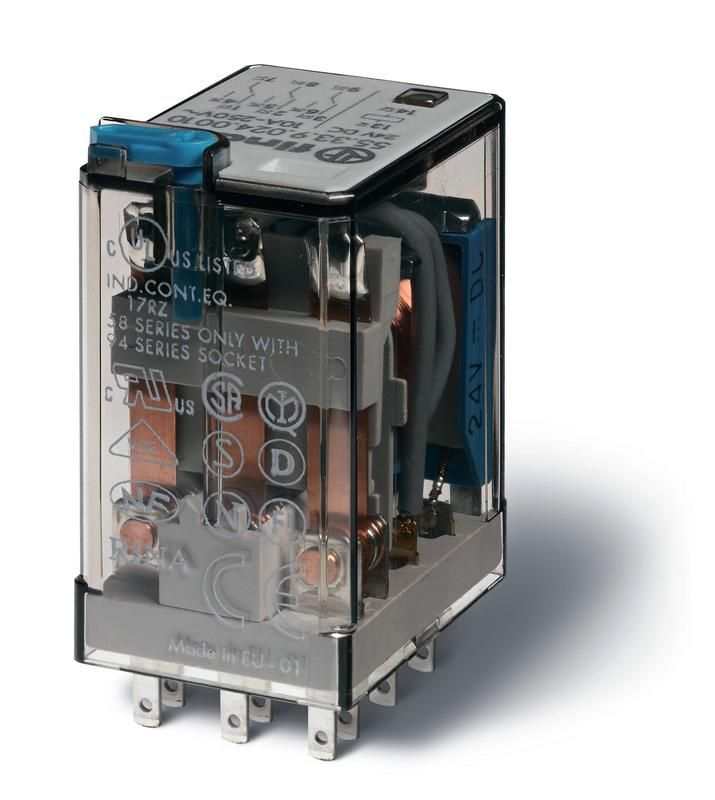

Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 3CO 10A; контакты AgNi; катушка 12В DC | 553390120090 Finder 55.33.9.012.0090

Электромеханическое реле Finder 55.33.9.012.0090 - компактное устройство с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А в цепях постоянного тока. Подходит для установки в распределительные коробки, панели управления и устройства с ограниченным пространством. Благодаря наличию тестовой кнопки, светодиода и встроенного диода, реле упрощает диагностику и защищено от импульсных помех.

Назначение и область применения

Реле Finder 55.33.9.012.0090 используется как промежуточное устройство для управления силовыми цепями слаботочными сигналами. Его применяют там, где требуется изолированное включение/выключение нагрузки: автоматизация оборудования, системы безопасности, промышленные контроллеры, бытовая техника, станки с ЧПУ, конвейеры и системы освещения. Удобная форма позволяет заменить стандартные реле без переделки платы - достаточно вставить его в соответствующий разъём.

Технические характеристики

• Напряжение катушки: 12 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество переключающих контактов: 3 (3CO - три одинарных переключающих контакта)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: штепсельное (разъём типа “розетка” - совместим с базой 55.91)
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Защита: IP20 - против попадания предметов более 12,5 мм, пылевая защита минимальна
• Полярность: обязательна - подключение + и – имеет значение
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Встроенные элементы: защитный диод (для гашения ЭДС самоиндукции), кнопка ручного тестирования

Совместимость и монтаж

Реле Finder 55.33.9.012.0090 устанавливается в специальную розетку-базу 55.91 (не входит в комплект). Монтаж не требует пайки - просто вставьте реле в разъём до щелчка. Контакты находятся снизу, поэтому реле можно использовать на печатной плате с нижним расположением выводов. Для надёжного соединения используйте только оригинальные или совместимые базы с шагом 12,7 мм. Обязательно проверьте полярность при подключении катушки - неверное подключение не повредит реле, но оно не будет работать.

Безопасность и стандарты

Реле соответствует европейским нормам: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование с учётом встроенных функций). Принудительно управляемые контакты обеспечивают гарантированное размыкание даже при заклинивании якоря. Защитный диод снижает риск повреждения управляющей электроники от скачков напряжения при отключении катушки.

Преимущества

• Штепсельное подключение - замена без пайки и демонтажа платы
• LED-индикация - сразу видно, включено ли реле
• Кнопка теста - возможность проверить работу без подачи сигнала управления
• Встроенный диод - исключает необходимость внешней защиты
• Контакты AgNi - долгий срок службы при переключении индуктивных нагрузок
• Компактный размер - экономия места в панелях и модульных системах

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от брызг и пыли
• Запрещён монтаж в местах с высокими механическими нагрузками - удары и вибрации могут вызвать отказ контактов
• Не рекомендуется для частых переключений (>1000 циклов/час) при максимальном токе - сокращается срок службы контактов
• Только постоянный ток - нельзя применять в сетях переменного тока
• Обязательна соблюдение полярности - при обратном подключении катушки реле не сработает

Примеры использования

• Управление мощным нагревателем через PLC с выходом 12 В DC
• Переключение светового сигнала в автоматической линии сборки
• Активация звонка или сирены в системе охраны
• Коммутация двигателя малой мощности в станке с ЧПУ
• Замена старого реле в существующей панели без изменения проводки

Практические советы

• Выбирайте базу 55.91 точно по артикулу - не все “розетки” подходят, даже если выглядят одинаково
• Проверяйте напряжение на катушке мультиметром перед подключением - перенапряжение убьёт реле
• При использовании с индуктивными нагрузками (катушки, двигатели) - встроенный диод уже есть, ничего дополнительно добавлять не надо
• Если LED не горит - проверьте питание катушки, не забывайте про полярность
• При необходимости замены - отключите питание, потяните реле вверх, не крутя его
• Для длительной работы при предельных 10 А - обеспечьте хорошую вентиляцию вокруг реле
