Миниатюрное универсальное электромеханическое реле; монтаж в розетку; 2CO 10A; контакты AgNi; катушка 24В DC | 553290240060 Finder 55.32.9.024.0060

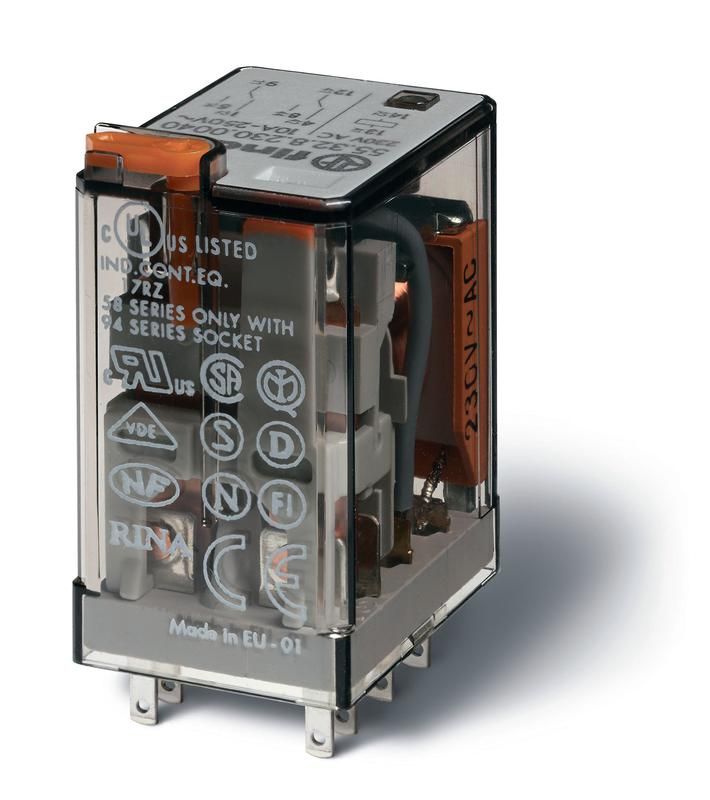

Электромеханическое реле Finder 55.32.9.024.0060 - компактное устройство с штепсельным подключением, предназначенное для коммутации нагрузок до 10 А при напряжении 24 В постоянного тока. Подходит для установки на печатную плату в автоматических системах, где важна надёжность и компактность. Модель с двумя переключающими контактами, светодиодной индикацией и встроенным демпферным диодом.

Назначение и область применения

Реле Finder 55.32.9.024.0060 используется как промежуточное устройство для управления цепями высокой мощности через слаботочные сигналы. Применяется в системах автоматизации: управление двигателями, клапанами, освещением, конвейерами, панелями управления. Благодаря разъёмному монтажу легко заменяется без пайки, что удобно при обслуживании и ремонте.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 переключающих (2CO)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Тип управления: моностабильное (возврат в исходное состояние после снятия питания)
• Подключение: штепсельное (вставляется в панельный разъём)
• Способ монтажа: на печатную плату (DIN-рейку не поддерживает)
• Индикация: встроенный светодиод показывает наличие питания на катушке
• Защита: IP20 - против попадания предметов более 12,5 мм, без защиты от воды
• Полюсность: свободная - можно подключать провода любой полярностью
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C и влажности до 95%
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 55.32.9.024.0060 совместимо с базовыми разъёмами серии 55, которые имеют стандартный шаг 10 мм. Для монтажа требуется подготовленная печатная плата с соответствующими выводами. Разъём позволяет менять реле за считанные секунды - достаточно вытащить старое и вставить новое. Обязательно проверьте соответствие типа разъёма на плате - не все панели подходят. Диод внутри устройства защищает схему управления от импульсов обратной ЭДС при отключении катушки - внешний диод не нужен.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность). Класс изоляции обеспечивает безопасную работу в бытовых и промышленных сетях. Сертификация гарантирует отказоустойчивость при частых переключениях и перегрузках до предела 10 А.

Преимущества

• Компактный форм-фактор - занимает мало места на плате
• Штепсельное подключение - ускоряет замену и снижает риск ошибок при сборке
• Светодиодная индикация - сразу видно, включено ли реле
• Встроенный демпферный диод - защищает микроконтроллеры и драйверы от скачков напряжения
• Контакты AgNi - обеспечивают длительный срок службы даже при индуктивных нагрузках
• Свободная полюсность - не требует соблюдения направления подключения катушки

Ограничения применения

• Не предназначено для монтажа на DIN-рейку - только на печатную плату
• Степень защиты IP20 - нельзя использовать во влажных средах, на улице или в пыльных помещениях без дополнительной герметизации
• Максимальный ток 10 А - не подходит для прямого управления мощными нагревателями или крупными двигателями без контактора
• Работает только при постоянном токе - не совместимо с переменным напряжением 220 В
• Не имеет запасных контактов NO - только CO (переключающие), поэтому нельзя использовать как обычный включатель

Примеры использования

• Управление насосом в системе охлаждения станка через PLC
• Переключение режимов работы конвейера по команде с контроллера
• Активация сигнализации при срабатывании датчика уровня
• Коммутирование световой индикации в распределительных щитах
• Замена механических кнопок на электронные в пультах управления

Практические советы

• При проектировании платы учтите габариты реле - посадочное место должно точно соответствовать разъёму 55 серии
• Для нагрузок выше 5 А рекомендуется обеспечить хорошую теплоотдачу вокруг реле
• Если реле будет работать в условиях частых включений (>1000 раз/час), проверьте допустимый ресурс контактов - AgNi рассчитаны на 100 тыс. операций
• Не используйте реле в цепях с реактивной нагрузкой (например, трансформаторы) без дополнительной защиты - хотя диод уже есть, большие индуктивности могут вызвать пробой
• При замене всегда отключайте питание - даже при отключенном выходе, катушка остаётся под напряжением
