Миниклемма STB-2.5 24A синяя PROxima | stb-m-2.5-blue EKF

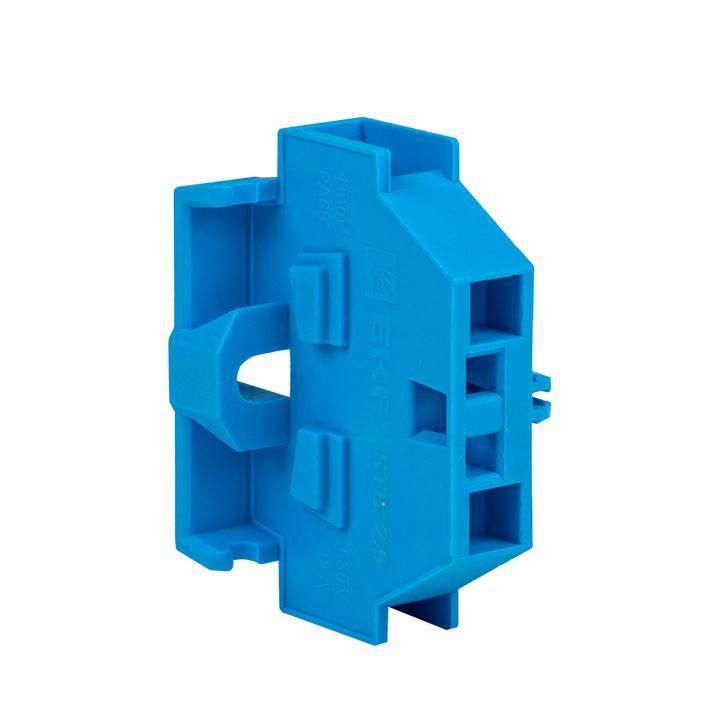

Миниклемма STB-2.5 24A синяя от EKF PROxima - компактная пружинная клемма для надёжного соединения проводов сечением до 2,5 мм2 в ограниченном пространстве. Подходит для распределительных коробок, автоматических шкафов, оборудования и систем заземления.

Назначение и область применения

Miniklemma STB-2.5 24A синяя используется для подключения и разветвления фазных, нулевых и защитных проводников (PE) в электрических цепях переменного тока. Применяется там, где важна экономия места: внутри щитов, в управляющих устройствах, на станках, конвейерах, в осветительных и силовых распределительных коробках. Цвет синий соответствует стандарту IEC 60445 - обозначает фазный или нейтральный проводник (не землю).

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В (работает в сетях до 630 В, согласно описанию производителя)
• Поперечное сечение провода: 0,08–2,5 мм2 (включая однопроволочные и многожильные жилы)
• Количество полюсов: 1
• Количество клемм на уровне: 2 (вход и выход)
• Шаг подключения: 6 мм
• Высота монтажа: 18 мм (минимальная высота, занимаемая на рейке)
• Рабочая температура: от -40 C до +80 C
• Материал корпуса: полиамид PA (огнестойкий, самозатухающий)
• Тип зажима: пружинный, безвинтовой
• Подключение провода: сбоку
• Возможность установки перемычки: да (можно соединить несколько клемм между собой)

Совместимость и монтаж

Miniklemma STB-2.5 24A синяя не имеет встроенной защёлки для DIN-рейки - для крепления требуется специальная планка-держатель (продается отдельно). Установка выполняется на предварительно закреплённую рейку. Провод вставляется в боковой канал до упора; для фиксации не нужен инструмент. Отключение провода: вставьте отвертку в верхнее отверстие, надавите на пружину - провод легко вынимается. Максимальная плотность сборки: до 10 клемм на 60 мм шириной DIN-рейки.

Безопасность и стандарты

Конструкция Miniklemma STB-2.5 24A синяя выполнена из огнестойкого полиамида, соответствует требованиям UL94 V-0. Напряжение 400 В обеспечивает безопасную работу в бытовых и промышленных сетях 220–380 В. Соответствие цветового кодирования: синий - фаза или ноль, не для PE. Для заземления используйте желто-зелёные клеммы из той же серии.

Преимущества

• Быстрый монтаж без инструмента - просто вставить провод
• Устойчивость к вибрациям - пружинный контакт не ослабевает со временем
• Минимальная высота (18 мм) позволяет использовать в тесных местах
• Интегрируемость - можно комбинировать с другими клеммами STB и устанавливать перемычки
• Стабильная работа при экстремальных температурах - от -40 C до +80 C

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - риск перегрева и плохого контакта
• Не рассчитан на постоянное использование в средах с повышенной влажностью или химической агрессивностью - материал не герметичен
• Требуется внешний держатель для установки на DIN-рейку - не крепится самостоятельно
• Запрещено использовать для токов выше 24 А - даже кратковременно
• Не применяется в цепях постоянного тока выше 120 В - указано только для переменного тока

Примеры использования

• Разветвление фазы в распределительной коробке квартиры
• Подключение датчиков и исполнительных механизмов в пульте управления станком
• Объединение нулевых проводов в щите этажа
• Сборка модульных блоков в автоматизированных системах
• Фиксация проводов в малогабаритных светильниках или контроллерах

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может мешать контакту
• Для многожильных проводов используйте наконечники - это повышает надёжность соединения
• Проверяйте качество контакта после монтажа: слегка потяните провод - он не должен выскакивать
• Если клемма стоит на конце цепи - закройте её боковой заглушкой (доступна отдельно) для защиты от случайного прикосновения
• При групповом использовании нескольких клемм STB-2.5 24A синяя - соблюдайте шаг 6 мм и используйте совместимые перемычки
• Не используйте клемму в качестве основного рубильника - она служит только для соединения, а не для коммутации под нагрузкой
