Миниклемма STB-4 32A синяя PROxima | stb-m-4-blue EKF

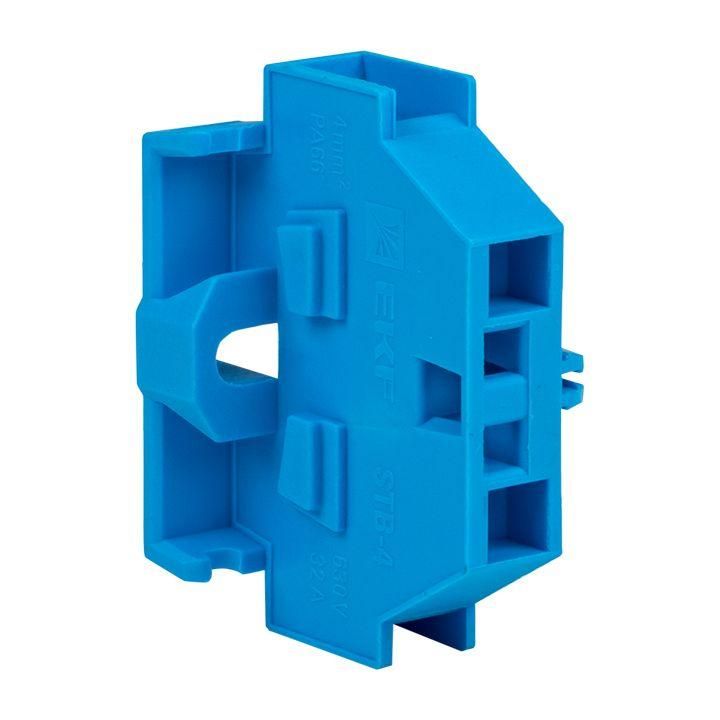

Миниклемма STB-4 32A синяя от EKF PROxima - компактная однополюсная клемма с пружинным зажимом для надёжного подключения проводов сечением от 0,08 до 4 мм2 в ограниченном пространстве. Подходит для распределительных коробок, управления оборудованием и сборки щитов.

Назначение и область применения

Miniklemma STB-4 32A синяя используется для соединения и ответвления фазных, нулевых и защитных проводников в цепях переменного тока до 400 В. Применяется там, где важна экономия места: внутри электрошкафов, в управляющих устройствах, на станках, насосах, осветительных системах и других компактных аппаратах. Цвет синий соответствует стандарту IEC для фазных проводов.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Число полюсов: 1
• Сечение провода: 0,08–4 мм2 (медные жилы)
• Ширина клеммы: 7 мм
• Высота монтажа: минимум 23 мм
• Температурный диапазон: от -40 C до +80 C
• Материал корпуса: полиамид PA (огнестойкий, самозагасающий)
• Подключение: пружинный зажим
• Позиция ввода: сбоку
• Количество клемм на уровне: 2 (вход и выход)
• Установка замыкающей пластины: возможно

Совместимость и монтаж

Миниклемма STB-4 32A синяя не требует DIN-рейки для установки - её можно крепить на поверхность или внутренние элементы конструкций с помощью клея, хомутов или механических фиксаторов. Для монтажа на рейку доступны отдельные крепления (не входят в комплект). Провод вставляется сбоку до упора; для освобождения жилы нужно нажать отверткой на верхнее отверстие - это высвобождает пружинный контакт. Убедитесь, что зачищенная часть провода не выходит за пределы 4 мм2 - иначе контакт будет ненадёжным.

Безопасность и стандарты

Изготовлена из огнестойкого полиамида, соответствует требованиям UL94 V-0. Работает в сетях переменного тока 50 Гц. Напряжение до 400 В обеспечивает безопасную работу в бытовых и промышленных системах. Не предназначен для постоянного тока выше 60 В.

Преимущества

• Быстрое подключение без инструментов - достаточно отвертки для освобождения контакта
• Минимальная занимаемая площадь - идеальна для плотной компоновки
• Стабильный контакт благодаря пружинному механизму - исключает ослабление соединения со временем
• Защита от случайного отключения - провод не выпадает даже при вибрации
• Совместимость с замыкающими пластинами - позволяет легко организовать последовательное соединение нескольких клемм

Ограничения применения

• Не применяется для многожильных проводов без наконечников - риск повреждения жил при затяжке
• Запрещён монтаж в средах с повышенной влажностью без дополнительной герметизации - материал не имеет IP-защиты
• Не рассчитана на токи выше 32 А - перегрузка вызывает нагрев и деформацию
• Не подходит для силовых цепей с импульсными нагрузками более 100 А/с - возможен пробой изоляции

Примеры использования

• Разветвление фазы в распределительной коробке квартиры
• Подключение датчиков и исполнительных механизмов на автоматизированных линиях
• Сборка контроллеров для тепловых насосов и вентиляционных систем
• Объединение проводов заземления в шкафах управления
• Финальное подключение проводов к терминалам двигателей в ограниченном пространстве

Практические советы

• Перед подключением зачистите провод на 8–10 мм - меньше не войдёт, больше не требуется
• Используйте плоскую отвертку с тонким лезвием для нажатия на пружину - широкая может повредить корпус
• Если используете несколько клемм подряд - установите замыкающую пластину между ними для удобства диагностики
• Для защиты от внешних воздействий - поместите клемму в корпус или используйте боковые заглушки (продаются отдельно)
• Проверьте соответствие цвета: синяя - фаза, желто-зелёная - PE, серая - ноль или универсальная
