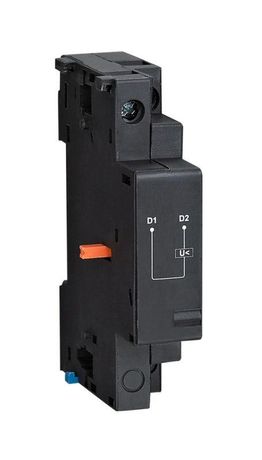

МИНИМАЛЬНОГО НАПРЯЖЕНИЯ GM2 110-115V | GMAU110 Systeme Electric РАСЦЕПИТЕЛЬ APC

Расцепитель минимального напряжения GM2/GM3 110-115V от бренда Systeme Electric - устройство для защиты автоматических выключателей серии SystemePact GM2 от аварийного снижения напряжения. Артикул gmau110 обеспечивает мгновенное отключение при падении напряжения ниже допустимого уровня, предотвращая повреждение оборудования и опасные режимы работы.

Назначение и область применения

Расцепитель минимального напряжения GM2/GM3 110-115V предназначен для автоматического отключения автоматического выключателя при снижении напряжения в сети ниже безопасного порога. Он защищает оборудование от запуска при недостаточном напряжении и от работы в условиях просадки, что особенно важно на объектах с нестабильным питанием.

Устройство устанавливается на автоматические выключатели серии SystemePact GM2 и применяется в системах управления промышленными станками, насосами, конвейерами, вентиляцией и другим оборудованием, где критично избежать самопроизвольного включения после перебоя в сети.

Технические характеристики

• Напряжение управления: 110–115 В переменного тока
• Мгновенное отключение при падении напряжения ниже 70% от номинала (т.е. ниже ~77 В)
• Запрет на включение при напряжении ниже 85% от номинала (т.е. ниже ~93 В)
• Тип установки: боковая, справа от выключателя
• Совместим с автоматическими выключателями серии SystemePact GM2

Совместимость и монтаж

Расцепитель GM2/GM3 110-115V совместим исключительно с автоматическими выключателями системы SystemePact GM2. Установка выполняется с правой стороны корпуса выключателя - требуется свободный доступ к боковой поверхности устройства. Монтаж проводится при отключенном питании. Подключение управляющего напряжения осуществляется через клеммы на самом расцепителе - кабель должен соответствовать требованиям по сечению и изоляции для рабочего напряжения 110–115 В.

Не устанавливайте расцепитель на другие серия выключателей - физическая и электрическая совместимость не гарантируется.

Преимущества

• Обеспечивает точную реакцию на просадки напряжения - не позволяет оборудованию работать в нештатном режиме
• Имеет механическую блокировку включения при низком напряжении - предотвращает случайный запуск
• Установка сбоку не требует изменения габаритов шкафа - компактная форма
• Выполнено в соответствии с требованиями к надежности промышленной автоматики

Ограничения применения

• Не работает при постоянном токе - только для переменного тока 110–115 В
• Не предназначена для защиты от перенапряжений, КЗ или перегрузок - используется только как элемент контроля напряжения
• Не поддерживает удалённое управление - функционирует только при наличии напряжения на своих клеммах
• Не совместим с выключателями других серий, даже от Systeme Electric

Примеры использования

• На конвейере в пищевой промышленности - предотвращает запуск при просадке напряжения, которая может привести к заклиниванию механизма
• В системе водоснабжения - защищает насосы от запуска при низком напряжении, которое вызывает перегрев двигателя
• На участках с дизель-генераторами - исключает работу оборудования при нестабильном выходном напряжении
• В АСУ ТП - обеспечивает последовательность включения оборудования только при полном восстановлении питания

Практические советы

• Перед установкой проверьте фактическое напряжение в цепи управления - оно должно находиться в диапазоне 110–115 В +-10%
• При замене старого расцепителя убедитесь, что новый имеет тот же артикул gmau110 - отличаются только модели с другими напряжениями
• Не используйте удлинители или слаботочные кабели для подключения - они могут вызвать дополнительную потерю напряжения и ложное срабатывание
• Проверяйте работу расцепителя перед вводом в эксплуатацию: искусственно снизьте напряжение до 70 В - выключатель должен отключиться немедленно
• При частых срабатываниях - исследуйте причину просадок напряжения в сети, а не просто заменяйте расцепитель
