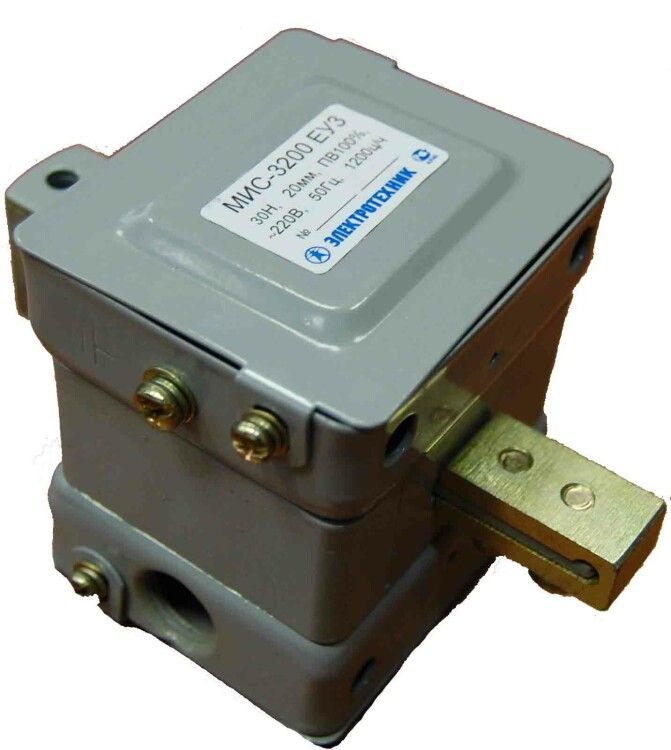

Электромагниты МИС-3200 ЕУ3, 220В, толкающее исполнение, ПВ 100%, IP20, с жесткими выводами, электромагнит (ЭТ) | ET502258 Электротехник

Электромагнит МИС-3200 от бренда Электротехник - это устройство с толкающим исполнением, предназначенное для дистанционного управления механическими системами в условиях постоянной нагрузки. Артикул et502258 соответствует модели с жесткими выводами, работающей от сети 220 В, 50 Гц, с защитой IP20 и цикличностью 100%. Подходит для установки в промышленном оборудовании, где требуется надежное и долговечное срабатывание.

Назначение и область применения

Электромагнит МИС-3200 используется для передвижения или фиксации исполнительных элементов - например, замков, заслонок, клапанов, рычагов. Применяется в автоматических линиях, конвейерах, устройствах безопасности, системах контроля доступа. Благодаря ПВ 100% (100% продолжительности включения) может работать непрерывно без перегрева. Устройство не предназначено для частых кратковременных импульсов - оно создано для удержания в активном состоянии.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Частота: 50 Гц
• Рабочий ток: 0,37 А
• Тип исполнения: толкающий (МИС-Х2ХХ)
• Продолжительность включения (ПВ): 100%
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но без защиты от пыли и воды
• Тип выводов: жесткие (не гибкие провода, а металлические штыри)
• Рабочая температура: от –40 C до +40 C
• Максимальное рабочее положение: вертикальное (ось сердечника - вверх/вниз)

Совместимость и монтаж

Жесткие выводы требуют прямого подключения к клеммам через болтовые соединения или специальные разъемы. Для монтажа необходимо обеспечить прочную фиксацию корпуса - вибрация снижает срок службы. Сердечник выдвигается при включении, поэтому место установки должно позволять свободное перемещение на величину хода (указана в документации производителя). Не допускается использование с напряжением ниже 190 В или выше 240 В - возможна потеря усилия или перегрев. Кабель питания должен иметь достаточное сечение для тока 0,37 А (минимум 0,75 мм2).

Безопасность и стандарты

Электромагнит МИС-3200 соответствует требованиям к устройствам переменного тока для промышленного применения. Отсутствие защиты от пыли и влаги (IP20) делает его непригодным для открытых площадок, сырых помещений или мест с высокой запыленностью. Работа в пределах температурного диапазона гарантирует безопасность, но при температуре выше +40 C возможно снижение силы удерживания.

Преимущества

• Постоянная нагрузка (ПВ 100%) позволяет использовать без пауз - идеально для длительного удержания объектов
• Жесткие выводы исключают риск повреждения проводов при вибрации
• Широкий диапазон совместимости с сетями 110–500 В (при условии правильного выбора модели)
• Надежная конструкция, проверенная в промышленных условиях

Ограничения применения

• Не работает в средах с пылью, влагой, маслом - IP20 не защищает от внешних факторов
• Запрещена горизонтальная или наклонная установка - может возникнуть самопроизвольное отключение
• Не подходит для частого включения/выключения - оптимизирован для постоянного включения
• Требуется точное соответствие напряжению: отклонение более +-10% снижает эффективность

Примеры использования

• Фиксация дверей в автоматических камерах хранения
• Управление заслонками в системах вентиляции
• Активация тормозных механизмов на станках
• Удерживание люков или крышек в закрытом положении

Практические советы

• Проверьте посадочные размеры перед установкой - сердечник должен точно входить в направляющую деталь
• Подключайте питание через автоматический выключатель с токовой защитой (не менее 1 А)
• При использовании нескольких электромагнитов МИС-3200 в одной системе - распределите нагрузку по фазам, чтобы избежать перегрузки сети
• Не используйте в качестве основного тормоза - только как вспомогательный фиксатор
• При первом включении после длительного простоя - проверьте работу без нагрузки, чтобы убедиться в отсутствии заеданий
