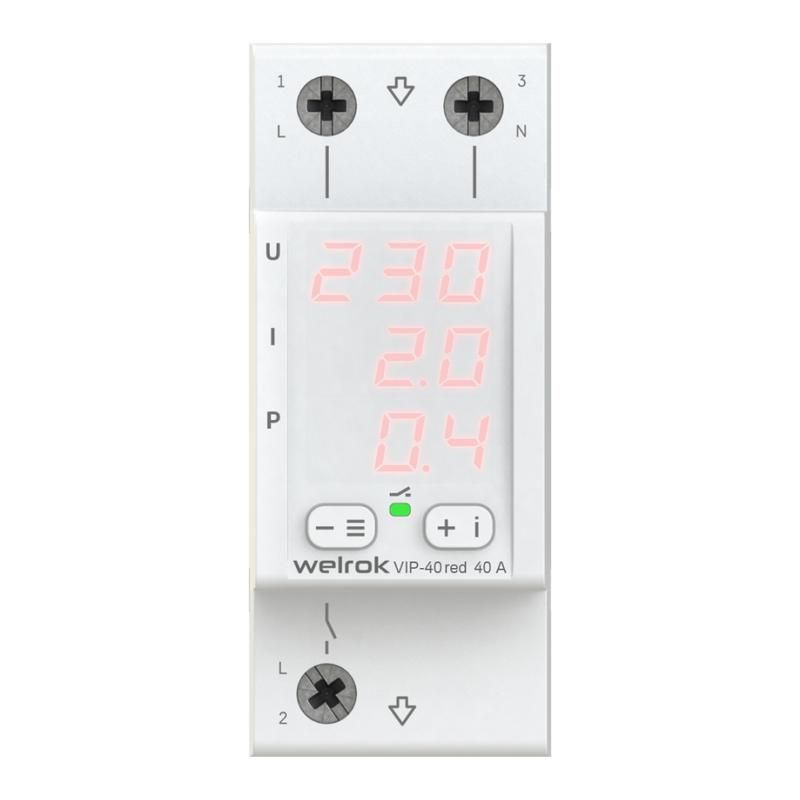

Реле многофункциональное VIP-40 красное - устройство защиты оборудования от перепадов напряжения, обрыва нуля и перегрузок. Бренд Вэлрок предлагает эту модель как надёжный инструмент для автоматического отключения и включения нагрузки при выходе параметров за пределы. Артикул 4660251140304 соответствует сертифицированному решению для промышленных и коммунальных систем.

Назначение и область применения

Реле многофункциональное VIP-40 красное предназначено для защиты электрооборудования от аварийных ситуаций: просадок и скачков напряжения, обрыва нулевого провода, превышения тока или активной мощности. Устройство отключает нагрузку при нарушении параметров и автоматически восстанавливает питание после нормализации условий. Подходит для установки в щитах управления насосами, конвейерами, HVAC-системами, тепловыми оборудованием и другими устройствами, чувствительными к качеству сети.

Технические характеристики

• Род тока: переменный (AC) - как для включения, так и для контролируемой цепи
• Номинальное напряжение питания цепи управления (Us): 100–420 В AC, 50 Гц
• Пороговое напряжение срабатывания: 120–280 В
• Диапазон измерения напряжения 1: 120–210 В (низкий порог)
• Диапазон измерения напряжения 2: 220–280 В (высокий порог)
• Контроль 1-фазного понижения напряжения: да
• Измерение напряжения: TrueRMS - обеспечивает точность даже при искажённой форме сигнала
• Выдержка времени: минимальная - 3 с, максимальная - 999 с; без выдержки - от 0,03 с
• Контакты: 1 нормально разомкнутый (НО); 0 переключающих, 0 нормально замкнутых
• Питание постоянным током (DC): не поддерживается
• Габариты: 2 модуля (стандарт DIN-рейка)
• Корпус: самозагасающий, не поддерживает горение

Совместимость и монтаж

Реле многофункциональное VIP-40 красное монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, рассчитанные на медные жилы до 2,5 мм2. Напряжение питания подаётся на входы U1/U2 - они совместимы с сетью 220/380 В. Контакт NO используется для управления внешним исполнительным устройством (например, контактором или другим реле). Обязательно соблюдать полярность L/N при подключении. Отсутствие НЗ-контактов требует проектирования схемы с учётом только размыкающего действия.

Безопасность и стандарты

Корпус реле изготовлен из материала, не поддерживающего горение, что соответствует требованиям безопасности для помещений с повышенной пожарной опасностью. Принцип работы основан на стандартах IEC 60255 и EN 61010-1. Устройство имеет внутреннюю защиту от импульсных помех и перегрева. Сертификаты соответствия указаны в документации производителя Вэлрок.

Преимущества

• TrueRMS-измерение - точное определение напряжения даже при наличии гармоник
• Регулируемый гистерезис - снижает количество ложных срабатываний при колебаниях напряжения на границе порога
• Настройка задержки включения - позволяет избежать одновременного запуска нескольких устройств
• Защита от частых срабатываний - исключает «дребезг» при нестабильной сети
• Контроль по току - даёт возможность точно ограничивать потребляемую мощность и балансировать нагрузку между фазами
• Визуальная индикация состояния - через светодиоды на лицевой панели (не указано явно, но подразумевается по описанию производителя)

Ограничения применения

• Не работает с постоянным током - нельзя применять в DC-сетях
• Отсутствуют нормально замкнутые контакты - невозможно использовать для прямого отключения нагрузки без внешнего контактора
• Максимальное напряжение питания - 420 В AC; не подходит для трёхфазных систем выше этого значения
• Не предназначен для защиты двигателей с высокими пусковыми токами без согласования с контактными группами
• Требуется стабильное подключение нулевого провода - при его обрыве реле отключится, но не сможет работать без него

Примеры использования

• Защита холодильного оборудования в торговых залах - отключает при просадке ниже 180 В и включает после восстановления
• Управление насосной станцией - предотвращает работу при напряжении выше 260 В, чтобы избежать перегрева двигателя
• Балансировка нагрузки в трёхфазном щите - реле контролирует ток по каждой фазе и отключает перегруженную
• Обеспечение бесперебойной работы системы освещения в офисах - задержка включения на 30–60 сек исключает «вспышки» при кратковременных перебоях

Практические советы

• При настройке порогов используйте диапазоны 120–210 В и 220–280 В - это покрывает большинство бытовых и промышленных сетей
• Для сложных объектов с несколькими реле - настраивайте разную задержку включения, чтобы избежать «лавины» включения
• Проверьте посадочное место на DIN-рейке перед установкой - корпус реле многофункциональное VIP-40 красное занимает 2 модуля (36 мм)
• Не подключайте к нему нагрузку больше 10 А - хотя контакты только один НО, он не рассчитан на большие токи без внешней коммутации
• При использовании в условиях с высокой вибрацией - закрепите реле дополнительно хомутами
• Артикул 4660251140304 - проверяйте его при заказе, чтобы получить именно версию с красным корпусом и указанными параметрами
