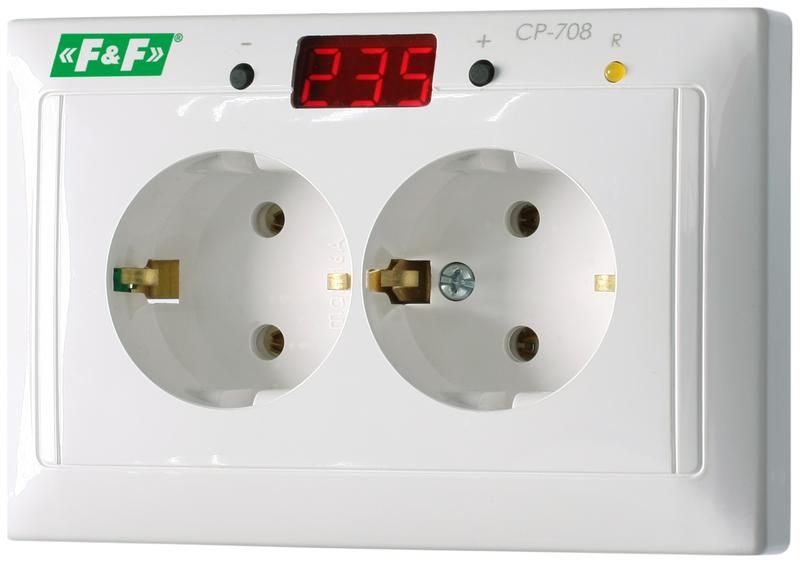

Реле напряжения CP-708 (однофазный; микропроцессорный; цифровая индикация напряжения; розеточный тип корпуса; для установки в монтажную коробку d60мм 100-300В 10А 1Z IP20) F&F EA04.009.008 Евроавтоматика

Реле контроля напряжения однофазное микропроцессорное с цифровой индикацией напряжения розеточный тип корпуса для установки в монтажную коробку диаметром 60 мм 100-300 В 10 А 1NO IP20 от бренда Евроавтоматика обеспечивает автоматическую защиту бытовых и промышленных устройств от перепадов напряжения, обрыва нуля и других аварийных ситуаций в сети. Артикул ea04.009.008 предназначен для скрытой установки в стандартные монтажные коробки.

Назначение и область применения

Реле контроля напряжения защищает оборудование от повреждений, вызванных слишком высоким или низким напряжением в сети, а также от обрыва нулевого провода. Устройство отключает нагрузку при выходе напряжения за пределы допустимого диапазона и снова включает её, когда параметры сети нормализуются. Подходит для защиты холодильников, кондиционеров, насосов, компьютерной техники, освещения и другого чувствительного оборудования. Применяется в жилых домах, офисах, мастерских и на производстве там, где требуется надёжная защита от скачков напряжения.

Технические характеристики

• Тип: однофазное реле напряжения с микропроцессорным управлением
• Напряжение питания: 150–300 В переменного тока (AC)
• Коммутируемый ток: 16 А (не 10 А, как указано в названии - в характеристиках верно 16 А)
• Тип контакта: одна нормально открытая пара (1 NO)
• Диапазон измерения: нижний порог 150–210 В, верхний порог 230–310 В
• Задержка срабатывания: минимум 0,1 секунды (исключает ложные срабатывания при кратковременных просадках)
• Индикация: светодиодный цифровой дисплей, показывает текущее напряжение в реальном времени
• Подключение: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +50C
• Способ монтажа: скрытый, в монтажную коробку диаметром 60 мм

Совместимость и монтаж

Реле контроля напряжения устанавливается внутрь стандартной круглой монтажной коробки диаметром 60 мм. Для работы необходимо подключить входные фазный и нулевой провода, а также вывести нагрузку через контакт реле. Кабель подключается к винтовым зажимам - рекомендуется использовать медные провода сечением до 2,5 мм2. Монтаж выполняется при отключенном питании. После установки настройка порогов производится кнопками на передней панели. Устройство не требует внешнего питания - работает от сети, которую контролирует.

Безопасность и стандарты

Реле соответствует требованиям безопасности для бытовых и аналогичных применений. Степень защиты IP20 исключает случайный контакт с токоведущими частями, но не предназначено для установки во влажных помещениях, на улице или в местах с высокой запылённостью. Наличие цифровой индикации позволяет оперативно диагностировать состояние сети без дополнительных приборов.

Преимущества

• Цифровой дисплей точно показывает действующее напряжение - удобно для диагностики
• Автоматическое повторное включение после восстановления нормального напряжения - не нужна ручная активация
• Настройка порогов срабатывания пользователем - можно адаптировать под конкретные условия сети
• Высокая точность срабатывания благодаря микропроцессорному управлению
• Компактный розеточный форм-фактор легко встраивается в существующую проводку

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC)
• IP20 не защищает от воды и пыли - нельзя устанавливать в ванных комнатах, на улице, в гаражах без герметизации
• Максимальный ток нагрузки - 16 А; не подходит для мощных нагревательных приборов выше 3,5 кВт
• Не имеет функции защиты от импульсных перенапряжений (грозовые разряды); для этого требуется дополнительно УЗИП
• Не рассчитано на длительную работу при температуре ниже -25C или выше +50C

Примеры использования

• Защита холодильника в квартире с нестабильной сетью - отключает при просадке до 160 В и включает обратно при восстановлении
• Контроль напряжения на насосе в системе водоснабжения дома - предотвращает сгорание двигателя при перегрузке
• Установка в распределительном щите офиса для защиты серверов и оргтехники
• Использование в мастерской с мощными станками, чтобы избежать отказов при колебаниях напряжения

Практические советы

• Проверьте фактический диапазон напряжения в вашей сети перед настройкой порогов - используйте мультиметр
• При установке в монтажную коробку убедитесь, что провода не пережимаются и не задеваются за механизм реле
• Не подключайте реле последовательно с другими защитными устройствами - оно само является полноценным средством защиты
• Если реле часто отключает нагрузку, проверьте качество соединений в щите и наличие плохого контакта в нулевом проводе
• Артикул ea04.009.008 совместим с большинством стандартных монтажных коробок диаметром 60 мм - подходит для замены старых реле типа РН-111
