Переключатель кулачковый OptiSwitch 4G16 201 U R114 КЭАЗ 230401

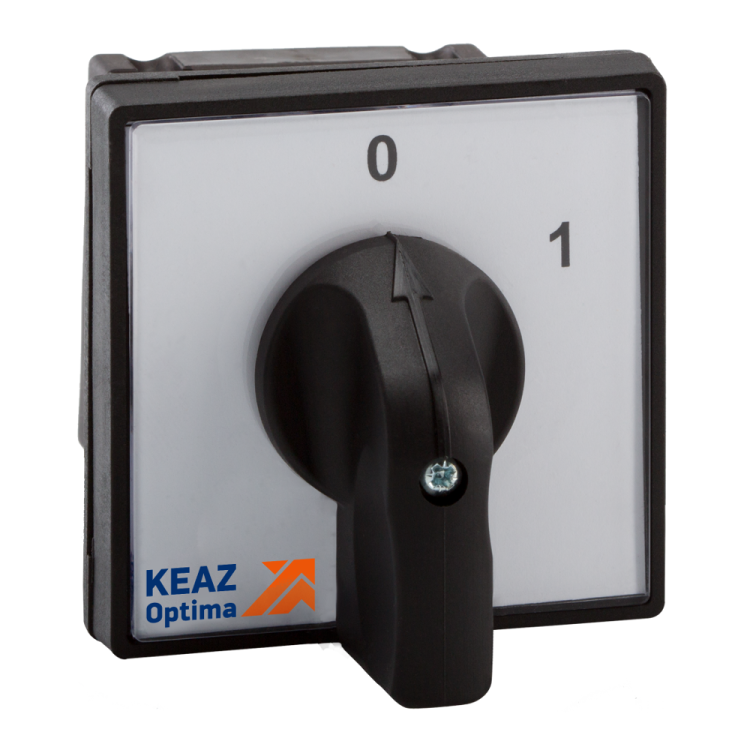

Переключатель кулачковый 4G16-201-U-R114 от КэАЗ - компактное встраиваемое устройство с поворотной рукояткой и трёхпозиционным управлением, предназначенное для коммутации цепей до 16 А и 690 В. Подходит для установки на монтажную плату в распределительных щитах и управления оборудованием с необходимостью выбора режимов работы.

Назначение и область применения

Переключатель кулачковый 4G16-201-U-R114 используется для ручного переключения электрических цепей в трех состояниях: «включено», «выключено» и «ноль». Благодаря наличию нейтрального положения обеспечивает безопасное отключение нагрузки без потенциала. Применяется в системах автоматизации, на станках, конвейерах, насосных станциях и других устройствах, где требуется явное выделение режимов работы и контроль над питанием.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без перегрева;
• Максимальное рабочее напряжение: 690 В - подходит для сетей переменного тока до 690 В, включая трифазные системы;
• Число полюсов: 1 - управляет одной электрической цепью;
• Число положений: 3 - «вкл.–выкл.–нейтраль»; возможна проверка напряжения между фазами через внешние точки;
• Количество нормально открытых (НО) контактов: 2 - используются для замыкания цепи в активном состоянии;
• Степень защиты IP44 - защищён от брызг воды и предметов более 1 мм, подходит для помещений с умеренной влажностью;
• Габариты передней панели: 64×64 мм - совместим со стандартными проёмами для панельных устройств;
• Сечение кабеля: макс. 6 мм2 - позволяет использовать медные провода до этого сечения;
• Тип подключения: винтовые зажимы - надёжное механическое соединение без пайки;
• Климатическое исполнение У3 - работает при температуре от −25C до +40C и относительной влажности до 80%;
• Способ монтажа: на монтажную плату - закрепляется болтами через отверстия в корпусе, не требует DIN-рейки;
• Нормативный документ: ТУ 3424-068-05758109-2012 - соответствует внутренним требованиям завода-изготовителя.

Совместимость и монтаж

Переключатель кулачковый 4G16-201-U-R114 рассчитан на установку в металлические или пластиковые панели толщиной до 5–6 мм. Для монтажа необходимо просверлить отверстие 64×64 мм. После вставки устройство фиксируется двумя гайками с тыльной стороны. Монтаж на DIN-рейку невозможен - устройство предназначено исключительно для панельного крепления. Соединение проводов осуществляется винтовыми зажимами: затягивать следует усилием 0,5–0,7 Нм, чтобы не повредить контактные площадки. Перед подключением обязательно отключите питание - даже в нейтральном положении часть контактов остаётся под напряжением.

Безопасность и стандарты

Изделие выполнено в соответствии с ТУ 3424-068-05758109-2012 и имеет степень защиты IP44, что предотвращает попадание крупных частиц и брызг воды. Конструкция не предусматривает взрывозащиту - применение во взрывоопасных средах запрещено. Отсутствие сертификата CE не влияет на работоспособность внутри РФ, но может ограничивать использование в странах ЕС. Работа при температуре выше +40C снижает срок службы контактов.

Преимущества

• Явное нейтральное положение - удобно для обслуживания и диагностики;
• Функциональность «измерения между фазами» - можно контролировать наличие напряжения без дополнительных приборов;
• Высокая механическая прочность - кулачковый механизм устойчив к вибрациям и частому использованию;
• Совместимость с широким спектром кабелей - до 6 мм2 позволяют подключать мощные потребители;
• Производится КэАЗ - известный российский изготовитель с долгой историей производства аппаратов управления.

Ограничения применения

• Не взрывоопасных зонах - отсутствуют взрывозащита и сертификацию Ex;
• Не поддерживает автоматическое управление - только ручное переключение;
• Не установлен на DIN-рейку - требует подготовки отверстия в панели;
• IP44 недостаточно для улицы или сырых цехов - при повышенной влажности рекомендовано дополнительно герметизировать место установки;
• Ограниченный температурный диапазон - не применяйте ниже −25C или выше +40C без принудительного теплообмена.

Примеры использования

• Выбор режима работы станка: «работа», «останов», «ручной тест»;
• Переключение питания нагревательного элемента между двумя источниками;
• Локальный выключатель для ремонта оборудования с гарантией отсутствия напряжения;
• Обвязка частотника или пускателя для ручного старта/останова;
• Контроль питания освещения в ремонтной зоне с возможностью быстрого отключения.

Практические советы

• Проверьте соответствие сечения кабеля - свыше 6 мм2 нельзя подключать без переходника;
• При сборке щита учтите высоту заднего механизма - он выступает за границы панели на 30–40 мм;
• Используйте метки на рукоятке - пометьте каждое положение (например, “ON”, “OFF”, “N”), особенно если операторы меняются;
• При длительной работе под максимальной нагрузкой периодически проверяйте нагрев корпуса - перегрев указывает на плохой контакт;
• Для увеличения срока службы избегайте частых переключений под нагрузкой - лучше отключать питание через автомат перед изменением положения.
