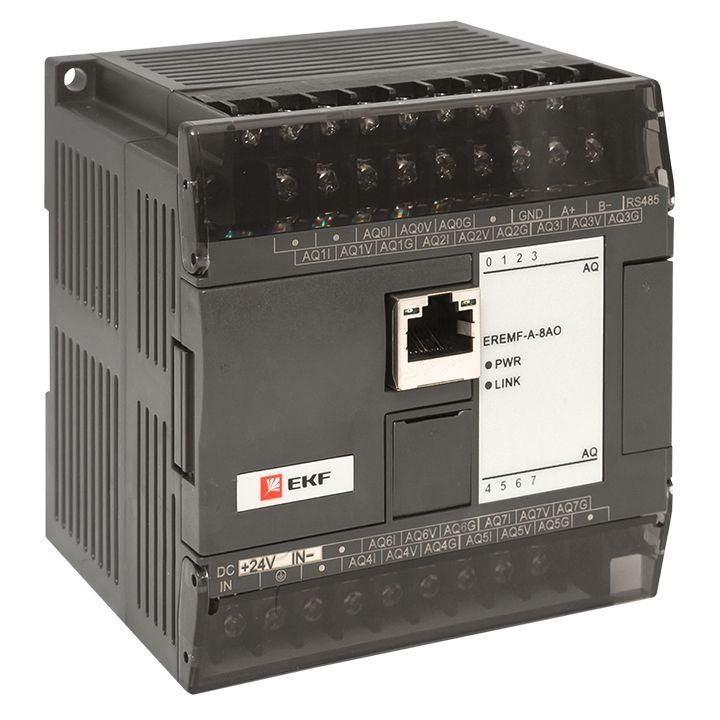

Модуль аналогового вывода EREMF 8 PRO-Logic (без поверки) EKF EREMF-A-8AO

Модуль аналогового вывода EREMF 8 PRO-Logic от EKF предназначен для генерации точных аналоговых сигналов в системах автоматизации. Этот модуль работает как удалённый узел расширения для контроллеров PRO-Logic и обеспечивает связь с системами верхнего уровня через Ethernet или RS-485.

Назначение и область применения

Модуль аналогового вывода EREMF 8 PRO-Logic используется для передачи аналоговых выходных сигналов (ток или напряжение) в системы автоматического управления. Он подключается к ПЛК PRO-Logic, панелям оператора PRO-Screen, SCADA-системам и другому программному обеспечению, работающему по протоколам Modbus TCP, RTU или ASCII. Применяется там, где требуется управление исполнительными механизмами: регуляторами давления, частотными преобразователями, клапанами, насосами и другими устройствами, требующими плавного контроля.

Технические характеристики

• Количество каналов: 8 аналоговых выходов
• Выходные сигналы: ток (0–20 мА, 4–20 мА) и напряжение (0–10 В, ±10 В)
• Разрешение: 16 бит
• Интерфейс связи: Ethernet (Modbus TCP) и RS-485 (Modbus RTU/ASCII)
• Питание: 24 В постоянного тока (типичное для промышленных систем)
• Габариты: соответствует стандартным DIN-рейкам (монтаж на рейку 35 мм)

Совместимость и монтаж

Модуль EREMF 8 PRO-Logic совместим со всеми контроллерами и панелями серии PRO-Logic. Подключение осуществляется через стандартную клеммную колодку — провода фиксируются винтовым зажимом. Для сетевой связи используются RJ45 (Ethernet) и два контакта на клемме (RS-485 A/B). Монтаж выполняется на DIN-рейку в щите управления. Убедитесь, что питание 24 В DC имеет достаточную мощность для всех подключённых модулей — суммарная нагрузка по току должна учитывать потребление каждого канала при максимальном выходе.

Безопасность и стандарты

Произведён в соответствии с требованиями промышленной электроники. Соответствует нормам EMC для промышленных сред. Защита корпуса IP20 — допускает установку только внутри закрытых шкафов. Отсутствие защиты от внешних воздействий исключает использование вне помещений или в условиях повышенной запылённости без дополнительной герметизации.

Преимущества

• Поддержка сразу двух типов сигналов — ток и напряжение — позволяет заменить несколько специализированных модулей одним универсальным решением.
• Два варианта связи (Ethernet и RS-485) обеспечивают гибкость интеграции в существующие сети, даже старые системы с RS-485.
• Высокое разрешение 16 бит гарантирует точность управления, важную для чувствительных процессов (например, температурного контроля).
• Стандартный форм-фактор и совместимость с PRO-Logic позволяют легко масштабировать систему без изменения базовой архитектуры.

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах — отсутствуют сертификаты Ex.
• Защита IP20 не допускает установку на открытой площадке или в сыром помещении без дополнительного кожуха.
• Не поддерживает изолированные каналы — все выходы имеют общий потенциал, что может вызвать помехи при работе с высоковольтными или чувствительными нагрузками.
• Требуется предварительная настройка через ПО PRO-Logic или SCADA — не работает автономно без управляющего устройства.

Примеры использования

• Управление скоростью двигателя через частотный преобразователь по сигналу 4–20 мА.
• Регулировка положения пропорционального клапана по напряжению 0–10 В в системе HVAC.
• Передача заданного значения давления в гидравлической системе через SCADA-интерфейс.
• Контроль уровня жидкости в резервуаре путём выдачи сигнала на насос с переменной производительностью.

Практические советы

• Выбирайте тип сигнала (ток или напряжение) до начала проектирования — он определяет тип подключаемого оборудования.
• При использовании токовых сигналов (4–20 мА) соблюдайте полярность подключения — перепутанные провода могут повредить входы приёмника.
• Для длинных линий связи используйте экранированные кабели и заземлите экран с одной стороны — это снижает влияние ЭМИ.
• Проверьте адрес Modbus и скорость порта RS-485 — они должны совпадать с настройками хост-устройства (PLC или SCADA).
• Если система содержит много модулей EREMF 8 PRO-Logic, распределите их по разным сегментам сети, чтобы избежать перегрузки Ethernet-канала.
