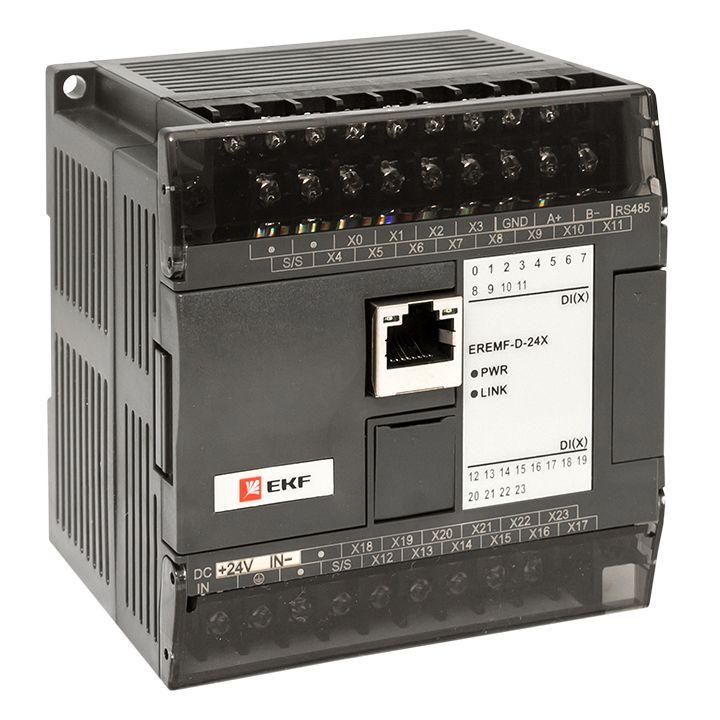

Модуль дискретного ввода EREMF 24 PRO-Logic | EREMF-D-24X EKF

Модуль дискретного ввода EREMF 24 PRO-Logic от EKF предназначен для сбора цифровых сигналов с датчиков и кнопок в системах автоматизации. Этот модуль работает как удалённый узел в сетях на базе Protocols Modbus и подключается к ПЛК, SCADA-системам или панелям оператора через Ethernet или RS-485.

Назначение и область применения

Модуль дискретного ввода EREMF 24 PRO-Logic собирает 24 цифровых сигнала с устройств, работающих на постоянном токе - например, концевых выключателей, датчиков наличия, кнопочных постов или световых индикаторов. Он используется в составе автоматизированных систем управления, где требуется надёжная передача бинарных состояний в контроллер или программное обеспечение верхнего уровня. Подходит для установки на станках, конвейерах, линиях упаковки, вентиляционных системах и других объектах промышленной автоматизации.

Технические характеристики

• Количество входов: 24 канала
• Тип сигнала: постоянный ток (DC)
• Рабочее напряжение: 20,4–28,8 В DC
• Тип подключения: винтовые зажимы
• Совместимость: протоколы Modbus TCP, RTU, ASCII; интерфейсы Ethernet и RS-485
• Серия: PRO-Logic

Совместимость и монтаж

Модуль дискретного ввода EREMF 24 PRO-Logic проектировался как расширение для ПЛК серии PRO-Logic, но также легко интегрируется с другими устройствами, поддерживающими Modbus. Для подключения используются винтовые клеммы - провода фиксируются механически, что обеспечивает надёжный контакт даже при вибрациях. Каждый из 24 входов имеет гальваническую развязку от шины питания и от остальных каналов, что снижает риск помех. Устройство подключается к сети через коммуникационный порт (RS-485 или Ethernet), а питание подаётся от внешнего источника 24 В DC.

Безопасность и стандарты

Модуль соответствует требованиям промышленной электромагнитной совместимости (EMC) и защищён от переполюсовки входов. Напряжение питания 20,4–28,8 В DC позволяет работать при колебаниях в сети - например, при проседании напряжения на длинных линиях. Гальваноразвязка между входами и шиной исключает замыкания по цепям земли. Протоколы Modbus обеспечивают стандартизированную связь с любым ПО, совместимым с этими протоколами.

Преимущества

• Высокая плотность входов - 24 канала в одном корпусе, экономит место в щите
• Широкий диапазон рабочего напряжения (20,4–28,8 В) - устойчив к скачкам в сети
• Гальваноразвязка всех входов - минимизирует влияние помех и земельных контуров
• Поддержка Modbus TCP/RTU/ASCII - совместим с большинством SCADA и ПЛК
• Винтовые клеммы - удобны для многожильных и одножильных проводов, долговечны

Ограничения применения

• Не поддерживает переменный ток - нельзя использовать с датчиками AC
• Требуется внешний источник питания 24 В DC - сам по себе не является источником
• Не имеет встроенной защиты от импульсных перенапряжений - рекомендуется применять TVS-диоды на входах в условиях высоких помех
• Не предназначен для подключения к высоковольтным цепям (>30 В)

Примеры использования

• Считывание положения дверей на конвейере через концевые выключатели
• Фиксация состояния аварийных остановок на станке
• Интеграция с панелью оператора PRO-Screen для отображения статуса оборудования
• Сбор данных с датчиков заполнения бункеров в пищевой промышленности
• Обмен данными с SCADA-системой через Ethernet-шлюз и Modbus TCP

Практические советы

• Убедитесь, что напряжение на входах находится в пределах 20,4–28,8 В - ниже 20,4 В сигнал может не определяться
• Используйте экранированные кабели для входов в местах с сильными ЭМИ - особенно рядом с частотниками
• Заземление экрана кабеля выполняйте только на одной стороне - обычно на стороне модуля
• При подключении нескольких модулей EREMF 24 PRO-Logic в одну сеть Modbus - задавайте каждому уникальный адрес
• Перед первым запуском проверьте полярность подключения - неверная полярность повредит входные цепи
