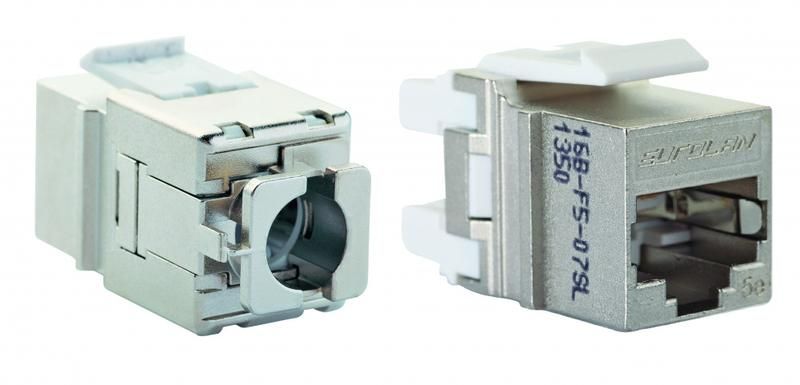

Модуль Keystone Silver Line Cat.5e RJ45 FTP экранированный Eurolan 16B-F5-07SL

Модуль Keystone категории 5е FTP 1xRJ45 серебристый от Eurolan (артикул 16b-f5-07sl) - это встраиваемый сетевой модуль для создания надёжных соединений в структурированных кабельных системах. Подходит для монтажа в стеновые розетки и коммутационные панели, обеспечивает экранированную передачу данных до 1 Гбит/с.

Назначение и область применения

Модуль Keystone категории 5е FTP 1xRJ45 серебристый используется для подключения кабелей витая пара в структурированных кабельных системах (СКС). Применяется в офисах, учебных заведениях, центрах обработки данных и других объектах, где требуется высокая помехозащищённость и стабильная связь. Устанавливается в абонентские розетки на рабочих местах или в коммутационных панелях внутри серверных шкафов.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость передачи до 1 Гбит/с при частоте до 100 МГц
• Тип разъёма: RJ45 - совместим с обычными Ethernet-штекерами
• Экранирование: FTP (Foiled Twisted Pair) - каждый скрученный пар имеет фольгированную изоляцию, снижающая внешние помехи
• Количество пар: 4 - полноценное использование всех жил кабеля для Gigabit Ethernet и PoE
• Способ монтажа: встраиваемый - устанавливается в стандартные Keystone-корпуса (например, в стеновые рамки или patch panels)
• Подходит для круглого кабеля: да - позволяет использовать одножильные и многожильные кабели с круглым сечением
• Подходит для многопроволочных проводников: да - совместим с гибкими проводниками (класс B)
• Цвет: серебристый - эстетично сочетается с большинством корпусов и панелей

Совместимость и монтаж

Модуль Keystone категории 5е FTP 1xRJ45 серебристый совместим со всеми стандартными Keystone-панелями и рамками. Для установки используются два способа терминирования:

• Q-Tool (10F-01-01) - специальный инструмент от Eurolan для быстрой и точной заделки контактов без повреждения изоляции
• IDC-инструмент (10T-P0-01) - универсальный инструмент для зачистки и обжима контактных площадок

Не требует дополнительных креплений - фиксируется механически в корпусе через боковые защёлки. Диаметр входного отверстия рассчитан под типовой кабель витая пара (до 6–7 мм).

Безопасность и стандарты

• ISO/IEC 11801:2002 - международный стандарт для структурированных кабельных систем
• TIA-568-C.2 - американский стандарт на медные телекоммуникационные кабели
• IEEE 802.3af / at / bt - поддерживают питание по Ethernet (PoE, PoE+, PoE++) до 90 Вт
• IEC 60512-99-002 - требования к надёжности контактов разъёмов
• Соответствует единым санитарно-эпидемиологическим требованиям - безопасен для использования в помещениях с людьми

Все модули проходят 100%-ное лабораторное тестирование перед выпуском.

Преимущества

• Фольгированное экранирование (FTP) снижает влияние радиопомех и перекрестных наводок - особенно важно рядом с силовыми кабелями
• Высокая надёжность контактов благодаря качественным золоченым контактам и прочному корпусу
• Удобство монтажа с инструментом Q-Tool - экономия времени при массовом внедрении
• Поддержка PoE++ - позволяет запитывать камеры, точки доступа Wi-Fi, терминалы без отдельного питания
• Серебристый цвет - гармонирует с современными панелями и не выглядит дешево

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты от воды и пыли (не IP-rated)
• Не работает напрямую без корпуса - требует установки в Keystone-рамку или коммутационную панель
• Не рекомендован для использования с кабелями диаметром более 7 мм - возможны трудности при вводе в модуль
• Не подходит для аудио/видео сигналов высокой частоты (HDMI, DisplayPort) - только для цифровых сетевых протоколов

Примеры использования

• Подключение компьютера к сети в офисном помещении через настенную розетку
• Установка в коммутационной панели для подключения VoIP-телефонов и IP-камер
• Создание сети в образовательных классах с использованием PoE-устройств
• Обустройство рабочих мест в медицинских учреждениях, где важна помехозащита

Практические советы

• Перед монтажом проверьте соответствие кабеля категории 5е - использование кабеля ниже стандарта снизит эффективность всего канала
• При использовании инструмента Q-Tool следите, чтобы провода были правильно расположены по цветовой схеме T568A/B
• Не перегибайте кабель близко к модулю - минимальный радиус изгиба должен быть не менее 4 диаметров кабеля
• Для долговечности используйте модуль только в закрытых корпусах - открытая установка увеличивает риск повреждения контактов
• При замене старого модуля - убедитесь, что новый также является FTP, чтобы сохранить уровень экранирования всей системы
