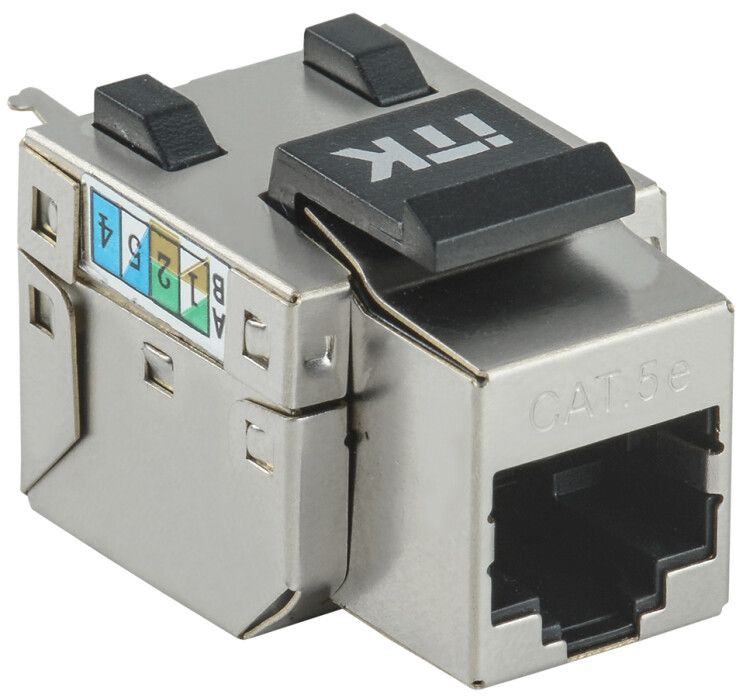

Модуль Keystone Jack кат. 5E FTP 110 IDC 90 град. розет. | CS1-1C5EF-11 ITK IEK

Модуль Keystone Jack категории 5E FTP 110 IDC 90 градусов для розетки от ITK (IEK) - это надёжный соединительный элемент для сетевых розеток, обеспечивающий экранированную передачу данных на скорости до 1 Гбит/с. Артикул cs1-1c5ef-11 предназначен для внутренней установки в панели и коробки, где требуется устойчивое соединение с использованием круглого кабеля.

Назначение и область применения

Модуль Keystone Jack категории 5E FTP 110 IDC 90 градусов для розетки используется для создания точек доступа в локальных вычислительных сетях. Его устанавливают в стеновые розеточные панели, распределительные коробки и мебельные модули, чтобы обеспечить подключение компьютеров, телефонов, IP-камер и другого оборудования через Ethernet-кабель. Подходит для офисов, учебных заведений, центров обработки данных и промышленных объектов.

Технические характеристики

• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Тип разъёма: RJ45 8P8C - совместим с обычными Ethernet-шнурками
• Экранирование: FTP (фольгированная оплетка) - защищает сигнал от внешних помех
• Способ подключения: 110 IDC - контактная система для обжима жил кабеля без пайки
• Диапазон AWG: 22–24 - подходит для медного провода толщиной от 0,51 до 0,65 мм
• Угол выхода: 90 градусов - позволяет удобно выводить кабель вдоль поверхности, экономя место
• Цвет: серый - соответствует стандартной цветовой гамме сетевого оборудования
• Гарантия: 12 месяцев

Совместимость и монтаж

Модуль Keystone Jack категории 5E FTP 110 IDC 90 градусов для розетки совместим с любыми стандартными Keystone-панелями и коробками, имеющими квадратное отверстие 45×45 мм. Устанавливается изнутри - фиксируется защёлками после вставки в корпус. Для подключения кабеля необходим специальный инструмент - обжимной клещ с матрицей 110. Кабель должен быть круглым, с одиночным экраном или фольгированным покрытием. Модуль не подходит для плоских или многожильных кабелей с нестандартным сечением.

Безопасность и стандарты

Модуль соответствует требованиям TIA/EIA-568-B.2 и ISO/IEC 11801 для категории 5E. Экранирование FTP снижает уровень электромагнитных помех, что повышает стабильность связи в условиях высокой плотности кабелей. Все материалы соответствуют нормам RoHS - без свинца и других опасных веществ.

Преимущества

• Фольгированная защита (FTP) минимизирует влияние внешних помех - особенно важно рядом с силовыми кабелями
• Угол 90° позволяет прокладывать кабель параллельно стене, избегая перегибов и зажимов
• Контакты 110 IDC обеспечивают прочное и долговечное соединение без пайки
• Серый цвет легко сочетается с другими элементами коммуникационных систем
• Поддержка круглых кабелей - совместим с большинством распространённых LAN-проводов

Ограничения применения

• Не подходит для установки вне закрытых панелей - требует защиты от механических воздействий
• Требует обязательного использования специального инструмента 110 - обычная обжимка RJ45 не подойдёт
• Не рекомендован для частого подключения/отключения - контакты 110 не рассчитаны на многочисленные циклы, как в разъёмах с рычагом
• Не работает с PoE+ (IEEE 802.3at) при использовании кабелей AWG 24 на длинах более 50 м - возможен перегрев

Примеры использования

• Стационарные рабочие места в офисе - подключение ПК, принтеров, IP-телефонов
• Оборудование на производстве - связь между контроллерами, HMI-панелями, датчиками
• Аудиовизуальные системы - подключение проекторов, видеокамер, интерактивных досок
• Системы безопасности - питание и передача данных для IP-камер и сигнализационных устройств

Практические советы

• Перед монтажом проверьте, что кабель имеет фольгированный экран - он должен быть правильно заземлён на стороне коммутатора или patch panel
• При обжиме используйте только инструмент с матрицей 110; попытки использовать универсальную обжимку могут повредить контакты
• Не перегибайте кабель ближе чем на 4 см от модуля - это нарушает экранирование и увеличивает потери сигнала
• При сборке панели соблюдайте порядок цветов T568B - так обеспечивается совместимость с большинством сетей
• Для длинных трасс (более 70 м) выбирайте кабель AWG 22 - он даёт меньшие потери, чем AWG 24
