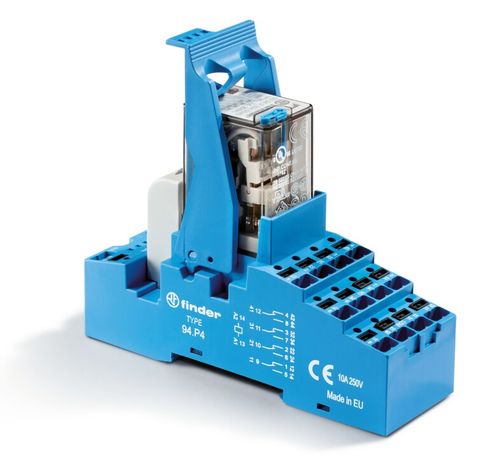

Интерфейсный модуль, электромеханическое реле; 4CO 7A; контакты AgNi; питание 24В AC; категория защиты IP20 | 58P490240050SPA Finder 58.P4.9.024.0050SPA

Модуль интерфейсный Finder 58.34.9.024.0040 - это надёжное электромеханическое реле с четырьмя переключающими контактами на 7 А, предназначенное для коммутации цепей переменного тока 24 В. Устройство совмещает простой монтаж на DIN-рейку, безвинтовые клеммы Push-in и индикацию состояния, что делает его удобным решением для автоматизации и управления оборудованием в промышленной среде.

Назначение и область применения

Модуль интерфейсный Finder 58.34.9.024.0040 используется для управления нагрузками в системах автоматизации: например, включением двигателей, нагревательных элементов, световых сигналов или других устройств, требующих гальванической изоляции между управляющей и силовой цепью. Подходит для установки в щитах управления, на станках, конвейерах, системах вентиляции и другом промышленном оборудовании. Применяется там, где нужна долговечная механическая коммутация, а не полупроводниковые решения.

Технические характеристики

• Напряжение питания: 24 В переменного тока (AC)
• Количество контактов: 4 переключающих (4CO - четыре однократно замыкаемых контакта)
• Коммутируемый ток: до 7 А при 24 В AC
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для частых включений
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Подключение: пружинные клеммы Push-in - провода фиксируются без инструментов
• Индикация: светодиод показывает наличие питания на катушке
• Защита: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Монтаж: на DIN-рейку 35 мм
• Встроенные компоненты: варистор для подавления импульсов напряжения на катушке
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Полюсность: свободная - можно подключать любым способом, полярность не важна

Совместимость и монтаж

Модуль интерфейсный Finder 58.34.9.024.0040 совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Клеммы Push-in позволяют вставлять жилы сечением до 2,5 мм2 - провод просто вводится до упора, фиксация происходит за счёт пружины. В комплекте с модулем идёт розетка 99.02.9.024.99, которая обеспечивает быстрое отключение и замену устройства без демонтажа проводов. Модуль не требует предварительной подготовки проводов - зачищать изоляцию нужно на 8–10 мм.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с механическими контактами) и EN 61810-7 (требования к реле с индикацией). Встроенная защита от скачков напряжения (варистор) снижает риск повреждения управляющего оборудования. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP20 и закрытому корпусу.

Преимущества

• Быстрая замена: розетка позволяет менять реле без отсоединения проводов
• Надёжные контакты AgNi: меньше окисление, выше срок службы при частых включениях
• LED-индикация: сразу видно, есть ли питание на катушке - упрощает диагностику
• Push-in клеммы: экономия времени при монтаже, нет необходимости использовать отвертки
• Встроенный варистор: защищает контроллер от обратных ЭДС при отключении катушки
• Гальваническая изоляция: безопасное разделение слаботочных и силовых цепей

Ограничения применения

• Не предназначено для работы во влажной среде или на улице - степень защиты IP20 не защищает от брызг и пыли
• Максимальный ток 7 А - нельзя применять для мощных нагрузок (например, больших насосов или печей >1.5 кВт)
• Не подходит для постоянной работы при температурах ниже −25 C или выше +40 C
• Не имеет разъединителей - не может использоваться как выключатель для обслуживания
• Запрещено подключать постоянный ток (DC) - реле рассчитано только на 24 В AC

Примеры использования

• Управление трёхфазным двигателем через пускатель - реле передаёт команду от ПЛК
• Включение освещения в цеху по сигналу с датчика движения
• Коммутация сигнализационных ламп в системе контроля технологического процесса
• Автоматический запуск вентилятора при превышении температуры
• Переключение режимов работы станка по программе

Практические советы

• При подборе аналога проверяйте тип контактов - AgNi лучше, чем обычное серебро, при частых включениях
• Обязательно используйте родную розетку 99.02.9.024.99 - она гарантирует правильное расположение контактов и надёжный контакт
• Не затягивайте провода в клеммах - они фиксируются самоподжимом; лишнее усилие может повредить механизм
• Если реле часто срабатывает (>1000 раз/час), убедитесь, что нагрузка не превышает 7 А - иначе контакты будут быстро изнашиваться
• Для длительной эксплуатации в условиях высокой влажности рекомендуется дополнительно герметизировать шкаф
• Артикулы 58.p4.9.024.0050spa и 58p490240050spa - это варианты того же модуля, различаются форматом записи; выбирайте любой, он идентичен
