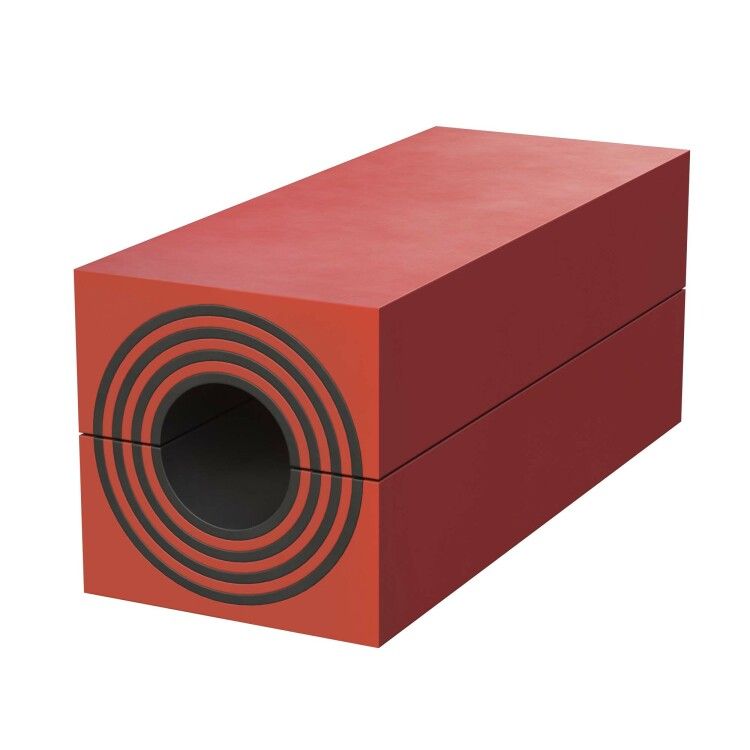

Модуль кабельный 120х120 мм, D = 67-99 мм | DXS0012 DKC ДКС

Модуль кабельный 120х120 мм, диаметр 67–99 мм, DKC - это противопожарный модуль из серии Vulcan, предназначенный для герметизации проходов кабелей в стеновых и напольных перегородках. Обеспечивает огнестойкую изоляцию, предотвращает распространение пламени и дыма, совместим с системами кабельной организации DKC.

Назначение и область применения

Модуль кабельный 120х120 мм, диаметр 67–99 мм, DKC используется для герметичного и огнестойкого прохождения кабельных пучков через ограждающие конструкции - стены, перекрытия, шахты. Препятствует распространению огня и продуктов горения между помещениями. Подходит для объектов с повышенными требованиями к пожарной безопасности: серверные, АЗС, трансформаторные подстанции, промышленные цеха, жилые и общественные здания.

Технические характеристики

• Габариты: 120 × 120 × 60 мм (высота × ширина × толщина)
• Диаметр пропускаемых кабелей: 67–99 мм
• Форма: прямоугольная
• Тип: модульная противопожарная перегородка
• Серия: Vulcan
• Требуется установка в раму: да

Совместимость и монтаж

Модуль кабельный 120х120 мм, диаметр 67–99 мм, DKC не устанавливается самостоятельно - он предназначен для вставки в специальную металлическую или пластиковую раму системы DKC. Перед монтажом необходимо выбрать раму соответствующего размера и типа. Кабели протягиваются через центральное отверстие модуля, после чего модуль фиксируется в раме. Для обеспечения герметичности рекомендуется использовать комплект уплотнителей, входящих в комплект рамы. Монтаж выполняется до заливки бетона или в уже готовых проемах - в зависимости от типа конструкции.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности, обеспечивающим временную огнестойкость при прохождении кабелей. Конструкция выполнена из огнеупорных материалов, которые при нагреве расширяются и плотно заполняют пространство вокруг кабелей, исключая образование каналов для дыма и пламени. Соответствие нормам проверено испытаниями на соответствие классам огнестойкости EI 60–EI 120 (в зависимости от сборки всей системы с рамой).

Преимущества

• Стандартный размер 120×120 мм легко интегрируется в существующие системы кабельного прохода DKC
• Узкий допуск по диаметру (67–99 мм) позволяет точно подбирать модуль под реальный пучок кабелей, минимизируя воздушные зазоры
• Работает только в составе системы с рамой - гарантирует воспроизводимость и надежность огнезащиты
• Не требует дополнительной заделки раствором или пеной - полностью автономен внутри рамы

Ограничения применения

• Не применяется без установленной рамы - самостоятельная установка невозможна
• Не подходит для кабелей меньшего диаметра (менее 67 мм) - возможны щели, снижающие огнезащиту
• Не рассчитан на механическую нагрузку - не является несущим элементом
• Не предназначен для постоянного контакта с водой или агрессивными средами - работает в сухих и умеренно влажных условиях

Примеры использования

• Проход кабелей питания и управления через межэтажные перекрытия в офисном здании
• Защита кабельных трасс в серверной комнате, где требуется сохранить целостность огнезащиты при изменении числа проводов
• Прокладка силовых кабелей в промышленных цехах с высокими требованиями к пожарной безопасности
• Подключение оборудования в подземных кабельных коллекторах

Практические советы

• Перед заказом измерьте фактический внешний диаметр пучка кабелей - суммарный диаметр должен находиться в пределе 67–99 мм
• Выбирайте раму DKC с учетом материала стены (бетон, гипсокартон, кирпич) - она влияет на тип крепления
• Не используйте модуль с поврежденным корпусом - даже маленькая трещина может нарушить работу огнезащитного эффекта
• При замене кабелей - всегда проверяйте, что новый пучок попадает в тот же диапазон диаметров; если вышли за границы - меняйте модуль
• Модуль кабельный 120х120 мм, диаметр 67–99 мм, DKC можно комбинировать с другими модулями серии Vulcan в одной раме для многокабельных проходов
