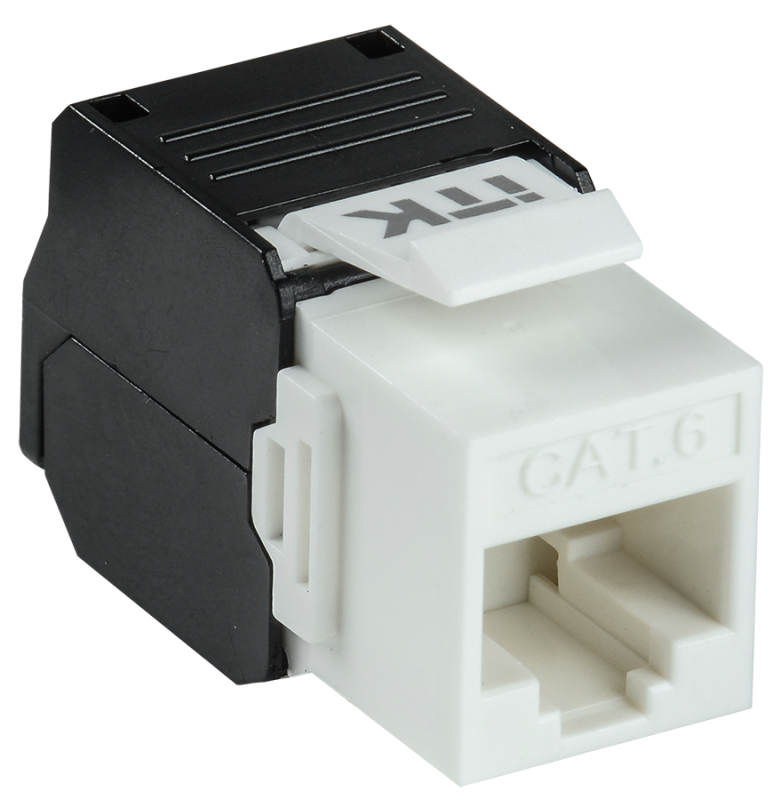

Модуль Keystone Jack кат.6 UTP без инстр. 180град CS1-1C06U-T2 ITK 1000516136 IEK

Модуль Keystone Jack категории 6 UTP без инструментальной установки 180 градусов CS1-1C06U-T2 ITK предназначен для подключения сетевых кабелей в стеновых и настольных розетках, обеспечивая стабильную передачу данных со скоростью до 1 Гбит/с. Этот модуль подходит для монтажа в стандартные keystone-панели и часто используется в офисных и домашних сетях.

Назначение и область применения

Модуль CS1-1C06U-T2 ITK служит для физического подключения Ethernet-кабеля типа UTP Cat.6 к сетевому оборудованию через wall plate, patch panel или настенную розетку. Он позволяет организовать проводную сеть без необходимости использовать специальный инструмент - достаточно зачистить и вставить жилы кабеля в контактные площадки. Подходит для установки в помещениях с умеренной нагрузкой: офисы, учебные классы, дома, малые предприятия.

Технические характеристики

• Категория: Cat.6 - поддерживает частоту до 250 МГц и скорость передачи до 1 Гбит/с
• Тип кабеля: UTP (неэкранированная витая пара)
• Угол выхода: 180 градусов - кабель выходит прямо назад, что удобно при монтаже в глубоких панелях
• Тип установки: без инструмента - контакты фиксируются при вставке жил без обжимного инструмента
• Количество портов: один RJ45
• Материал контактов: фосфористая бронза с золотым покрытием - снижает сопротивление и повышает долговечность
• Работает с кабелем: 22–24 AWG

Совместимость и монтаж

Модуль CS1-1C06U-T2 ITK совместим со всеми стандартными keystone-корпусами и рамками, имеющими квадратный проём 19×19 мм. Для монтажа:

1. Зачистите внешнюю изоляцию кабеля на 2–3 см.
2. Распределите жилы по цветовой схеме T568B (стандарт для большинства сетей).
3. Вставьте каждую жилу в соответствующий контакт до щелчка - фиксация происходит автоматически.
4. Вставьте модуль в корпус до упора - он защёлкивается механически.

Не требует обжимного инструмента, но рекомендуется проверить целостность связи тестером после сборки.

Преимущества

• Экономия времени - нет нужды в дорогостоящем инструменте для обжима
• Высокая надёжность контакта благодаря точному позиционированию жил
• Удобство замены - можно легко вынуть и заменить модуль без демонтажа всей панели
• Стандартный угол 180° минимизирует перегиб кабеля внутри панели

Ограничения применения

• Подходит только для UTP-кабелей - не работает с STP или FTP
• Не рассчитан на высокую влажность или открытый воздух - применяется только во внутренней проводке
• Не подходит для промышленной среды с вибрациями или температурой ниже 0C
• Не обеспечивает PoE+ (до 30 Вт) на максимальной длине - при использовании длинных кабелей (>70 м) возможна потеря мощности

Примеры использования

• Подключение компьютера к сети в офисном кабинете через настенную розетку
• Монтаж в распределительной панели для централизованного управления LAN
• Интеграция в систему “умного дома” для подключения IP-камер, термостатов, голосовых помощников
• Обустройство рабочего места в кофейне или библиотеке с доступом к Wi-Fi через проводной канал

Практические советы

• Перед монтажом всегда сверьте цветовую схему - используйте T568B, чтобы избежать проблем с совместимостью
• Не перегибайте кабель ближе чем на 4 см от модуля - это сохраняет характеристики Cat.6
• Проверяйте каждый модуль тестером после установки - особенно если используются кабели сомнительного качества
• При групповом монтаже нескольких модулей в одной панели соблюдайте равномерное натяжение кабелей - это предотвращает помехи
• CS1-1C06U-T2 ITK - хороший выбор для быстрого ремонта или временного подключения, но для постоянной промышленной сети лучше рассматривать модели с инструментальной установкой
