Модуль ограничения перенапряжения MC1D RC 380-440V AC Systeme Electric MAD4RCN

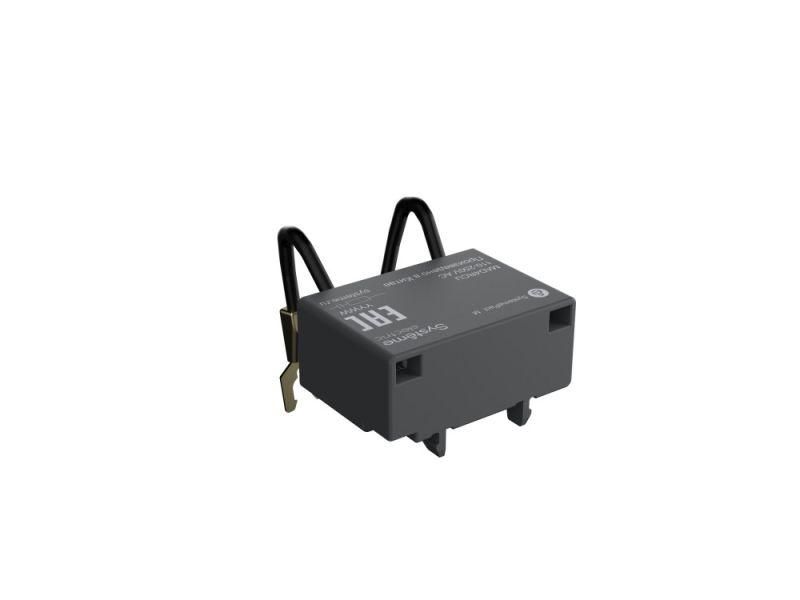

Модуль ограничения перенапряжения MC1D RC 380-440V AC SE - это резистивно-ёмкостной фильтр (RC-элемент) от компании Systeme Electric, предназначенный для защиты цепей управления контакторов серии SystemePact MC1D от коммутационных перенапряжений. Артикул mad4rcn обеспечивает надёжную работу в системах с высокой чувствительностью к высокочастотным помехам.

Назначение и область применения

Модуль ограничения перенапряжения MC1D RC 380-440V AC SE защищает электромагнитные катушки контакторов и других устройств управления от импульсных перенапряжений, возникающих при отключении индуктивных нагрузок. Особенно эффективен там, где важна устойчивость к высокочастотным помехам - например, в системах автоматизации с частотными преобразователями, PLC или чувствительной электроникой рядом с силовой частью.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380–440 В
• Тип устройства: варистор с резистивно-ёмкостной схемой (RC-фильтр)
• Подключение: безвинтовое боковое крепление
• Гармоническое искажение напряжения: допускается до 5%
• Увеличение времени отпускания: в 1,2–2 раза по сравнению со стандартным значением

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D RC 380-440V AC SE совместим исключительно с контактными модулями серии SystemePact MC1D. Устанавливается на боковую поверхность контактора через безвинтовые зажимы - не требует дополнительного крепления или проводки. Подключение происходит параллельно катушке контактора. Монтаж возможен только при выключенном питании. Не применяется с другими сериями контакторов, даже от Systeme Electric.

Безопасность и стандарты

Изделие соответствует требованиям к защите от перенапряжений в промышленных системах управления. Хотя явного указания на соответствие IEC/EN 61643-11 или другим стандартам в данных нет, применение в рамках системы SystemePact предполагает прохождение внутренних испытаний производителем на совместимость и безопасность.

Преимущества

• Эффективно гасит высокочастотные импульсы, возникающие при отключении катушек контакторов
• Не требует внешнего питания или сложной настройки
• Быстрый и надёжный монтаж благодаря безвинтовому креплению
• Защита снижает риск сбоев в контроллерах и датчиках, расположенных поблизости

Ограничения применения

• Применяется **только** при напряжении 380–440 В переменного тока - не подходит для 220 В или постоянного тока
• Запрещено использовать в сетях с гармоническими искажениями более 5%
• Увеличивает время отпускания контактора - не подходит для быстродействующих циклов, где задержка критична
• Не заменяет полноценный Surge Protection Device (SPD) для защиты от молнии или аварийных скачков сети
• Совместим только с контактами серии MC1D - не работает с MC2, MCB или другими моделями

Примеры использования

• Станки с ЧПУ - защита от помех, вызываемых отключением мощных реле
• Ленточные конвейеры с частотниками - снижение влияния на датчики положения
• Автоматизированные линии с PLC - предотвращение ложных срабатываний входов
• Системы управления насосами и компрессорами - продление срока службы электромагнитных клапанов

Практические советы

• Перед установкой проверьте напряжение на катушке контактора - оно должно находиться в диапазоне 380–440 В
• Если система использует частотный преобразователь, убедитесь, что уровень гармонических искажений ниже 5% - измерьте с помощью анализатора качества электроэнергии
• Если после установки модуля MC1D RC 380-440V AC SE контактор начинает медленнее отключаться - это нормально, но учтите это при расчёте временных циклов автоматики
• Не устанавливайте несколько таких модулей на один контактор - достаточно одного
• Артикул mad4rcn - единственный подходящий вариант для этой серии; другие модели RC-фильтров от сторонних производителей не гарантируют совместимость
