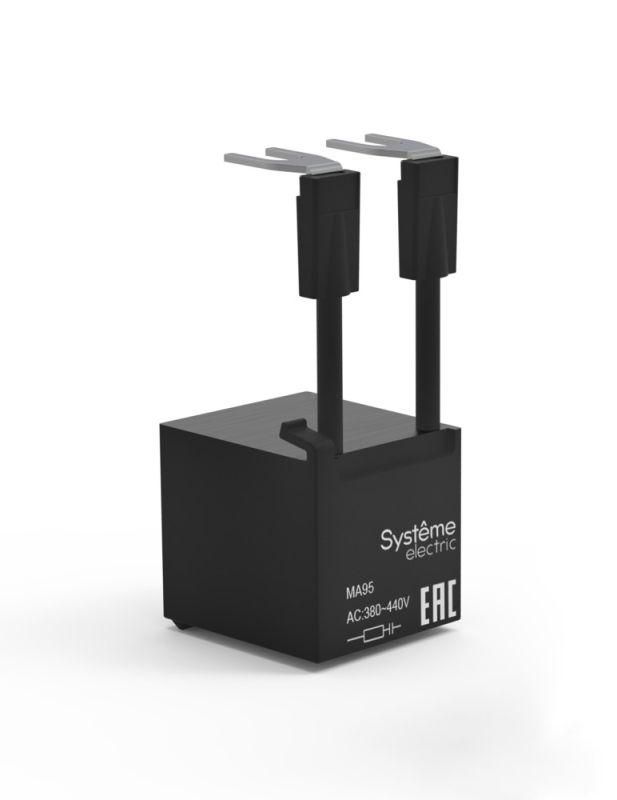

Модуль ограничения перенапряжения MC1E RC 380-440В 80-95А Systeme Electric MA953RC

Модуль ограничения перенапряжения MC1E RC 380-440V 80-95A - это резистивно-емкостной фильтр, предназначенный для защиты электромагнитных контакторов серии SystemePact MC1E от импульсных перенапряжений, возникающих при отключении катушки. Бренд SE (Systeme) выпускает этот модуль как часть комплекта для надёжного управления нагрузками средней мощности. Артикул ma953rc указывает на конкретную версию с рабочим током 80–95 А.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 380-440V 80-95A устанавливается параллельно катушке контактора для подавления высокочастотных импульсов, которые возникают при отключении тока через индуктивную нагрузку. Без такого фильтра эти импульсы могут повредить электронику, вызвать дуговое переключение контактов или нарушить работу соседних устройств. Применяется в системах автоматизации: станках, конвейерах, насосных установках, где используются контакторы SystemePact MC1E с током до 95 А.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380–440 В - работает в сетях с таким уровнем напряжения, включая 400 В трёхфазных систем
• Тип устройства: резистивно-емкостной (RC) фильтр - сочетание резистора и конденсатора для поглощения энергии перенапряжения
• Тип изделия: варистор - внутренний элемент, обеспечивающий быстрое ограничение скачков напряжения
• Ток контактора: 80–95 А - совместим с контактными группами этого диапазона
• Метод монтажа: фронтальный - крепится прямо на переднюю панель контактора, без необходимости разборки корпуса

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 380-440V 80-95A предназначен исключительно для контакторов серии SystemePact MC1E. Он не подходит для других серий или брендов. Установка выполняется на фронтальной стороне контактора: выводы модуля совпадают с клеммами катушки, подключение происходит без сверления или доработки. Для правильной работы необходимо соблюдать полярность - хотя в AC-цепях она условна, соединения должны соответствовать маркировке на корпусе. После монтажа проверьте плотность контакта и отсутствие механического люфта.

Преимущества

• Эффективно снижает уровень перенапряжений до безопасных значений - защищает изоляцию и электронику
• Увеличивает срок службы контактора: уменьшает эрозию контактов при отключении
• Замедляет отпускание контактора в 1,5–2 раза - полезно в системах, требующих выдержки времени после команды отключения
• Не требует внешнего питания - полностью пассивное устройство
• Интегрированная конструкция - не занимает лишнего места в щите

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 380–440 В
• Не заменяет полноценный Surge Protection Device (SPD) для защиты от молнии или внешних перенапряжений
• Не рекомендован для частотных преобразователей или силовой электроники - там нужны другие типы фильтров
• Не используется с контактами выше 95 А - возможен перегрев и выход из строя
• Не подлежит ремонту - при отказе требуется замена

Примеры использования

• Контактор 85 А в линии управления насосом на заводе - предотвращает сбои в работе PLC из-за ЭМИ
• Станок с ЧПУ с несколькими контакторами - модуль MC1E RC 380-440V 80-95A снижает количество ложных срабатываний датчиков
• Ленточные конвейеры с аварийной остановкой - продлевает жизнь контактов при частых включениях/выключениях

Практические советы

• Выбирайте модуль именно по току контактора - 80–95 А - даже если ваша нагрузка ниже, важно соответствие по классу контактора
• Проверяйте наличие аналогичных модулей на других контакторах в одной системе - лучше использовать одинаковые решения для согласованной защиты
• При замене старого фильтра - используйте тот же артикул ma953rc, чтобы сохранить временные характеристики отпускания
• Не закрывайте модуль герметичными крышками или теплоизоляцией - он рассеивает тепло при работе
• При наличии шума в сигнальных цепях - проверьте, установлен ли модуль на всех контакторах, особенно на тех, что находятся рядом с контроллерами
