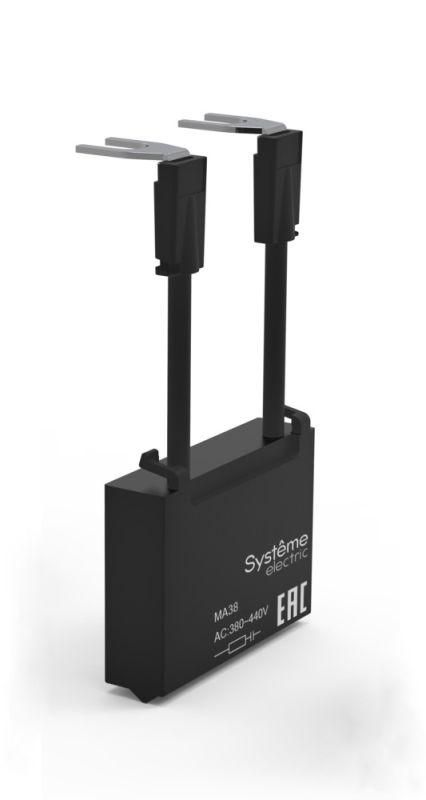

Модуль ограничения перенапряжения MC1E RC 380-440В 25-38А Systeme Electric MA383RC

Модуль ограничения перенапряжения MC1E RC 380-440V 25-38A SE предназначен для защиты электромагнитных катушек контакторов серии SystemePact MC1E от импульсных перенапряжений, возникающих при отключении. Этот модуль, выполненный как R-C-фильтр, снижает уровень радиопомех и продлевает срок службы контактной системы. Артикул ma383rc соответствует модели из серии SystemePact MC - Пускорег. Медиум+, совместимой с системами автоматизации средней мощности.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 380-440V 25-38A SE устанавливается параллельно катушке контактора для подавления высокочастотных импульсов, которые возникают при отключении тока через индуктивную нагрузку. Он защищает чувствительную электронику, предотвращает пробои изоляции и снижает электромагнитные помехи, мешающие работе других устройств. Применяется в системах управления промышленными станками, конвейерами, насосами и другим оборудованием, где используются контакторы с катушками переменного тока.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380–440 В
• Номинальный ток контактора: 25–38 А
• Тип элемента: резистивно-емкостной (RC-фильтр)
• Тип устройства: варистор
• Метод установки: фронтальный монтаж

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 380-440V 25-38A SE совместим исключительно с контакторами серии SystemePact MC1E, имеющими номинальный ток 25–38 А. Установка выполняется непосредственно на переднюю панель контактора - модуль крепится механически и подключается к выводам катушки. Подключение требует отключения питания и соблюдения правил безопасности. Нельзя использовать с другими сериями контакторов, даже при совпадении токовых параметров - форма и расположение клемм отличаются.

Преимущества

• Эффективно подавляет коммутационные перенапряжения до уровней, безопасных для электронных компонентов
• Увеличивает время отпускания контактора в 1,5–2 раза, что снижает вероятность сваривания контактов
• Снижает уровень ЭМИ, улучшая совместимость с соседними контроллерами и датчиками
• Не требует внешнего питания и обслуживания
• Интегрированная конструкция минимизирует паразитные индуктивности

Ограничения применения

• Не предназначена для постоянного тока (DC) - применение на DC вызывает перегрев и выход из строя
• Не работает с контактами выше 38 А - превышение тока ведёт к перегрузке и повреждению варистора
• Не заменяет полноценный Surge Protector - не защищает от сетевых скачков напряжения или молнии
• Не рекомендуется для частых включений/выключений более 1000 раз в час - возможна деградация емкости

Примеры использования

• Защита катушки контактора в системе управления конвейером на пищевом производстве
• Подавление помех в панели управления насосной станцией с частотным преобразователем
• Уменьшение интерференции в системе автоматического контроля температуры с PLC
• Стабилизация работы реле в распределительном щите с множеством индуктивных нагрузок

Практические советы

• Проверьте соответствие номинала тока контактора (25–38 А) - используйте этот модуль только в этом диапазоне
• При замене старого модуля - отключите питание, снимите провода и проверьте целостность клемм
• Не закрывайте модуль герметичными крышками или теплоизоляционными материалами - он рассеивает тепло
• Если после установки наблюдаются задержки срабатывания контактора - это нормально, так как время отпускания увеличено
• Артикул ma383rc - единственный подходящий для этой серии. Аналоги без точного соответствия могут не работать или выйти из строя
