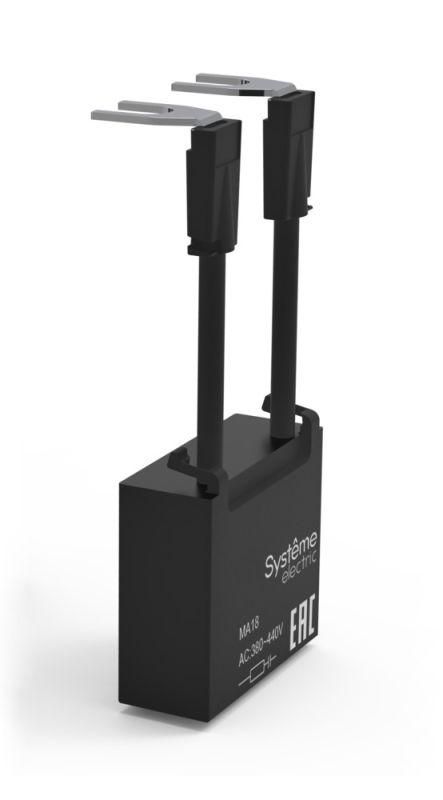

Модуль ограничения перенапряжения MC1E RC 380-440V 9-18A Systeme Electric MA183RC

Модуль ограничения перенапряжения MC1E RC 380-440V 9-18A - это резистивно-емкостной элемент, предназначенный для защиты цепей управления контакторов серии SystemePact MC1E от импульсных перенапряжений, возникающих при отключении катушки. Артикул ma183rc применяется там, где важна надежная работа оборудования при частых включениях/выключениях.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 380-440V 9-18A защищает электронные компоненты и управляющие цепи от скачков напряжения, которые возникают при отключении катушек контакторов. Он особенно актуален в системах с высокой частотой коммутаций - например, на конвейерах, насосных станциях, автоматизированных линиях и станках с ЧПУ. Без этого модуля перенапряжения могут повредить контроллеры, реле, сенсоры и другие чувствительные устройства.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение: 380–440 В
• Номинальный ток контактора: 9–18 А
• Тип элемента: R-C фильтр (резистивно-емкостной)
• Тип изделия: варистор
• Метод установки: фронтальный монтаж (напрямую на корпус контактора)

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 380-440V 9-18A совместим исключительно с контактными устройствами серии SystemePact MC1E. Устанавливается непосредственно на переднюю панель контактора - не требует внешних проводов или клемм. Подключение осуществляется через штыревые контакты, уже предусмотренные в конструкции контактора. Для правильного монтажа необходимо выключить питание и использовать только оригинальные контакторы из этой же серии. Нельзя применять с другими сериями или сторонними аппаратами - даже при совпадении токовых значений.

Преимущества

• Эффективно снижает амплитуду коммутационных импульсов до безопасного уровня
• Защита от высокочастотных помех продлевает срок службы управляющей электроники
• Увеличивает время отпускания контактора в 1,5–2 раза - снижает риск “прилипания” якоря
• Не требует внешнего питания и дополнительных настроек
• Интегрированная конструкция минимизирует риск ошибок при сборке

Ограничения применения

• Не предназначен для работы с постоянным током (DC)
• Не используется с контактными устройствами вне серии SystemePact MC1E
• Не заменяет полноценный Surge Protection Device (SPD) для защиты от молнии или сетевых перенапряжений
• Не рассчитан на токи выше 18 А - при превышении возможен перегрев и выход из строя
• Не рекомендован для сред с температурой ниже -25C или выше +60C (не указано явно, но следует из условий эксплуатации SystemePact)

Примеры использования

• Автоматические линии пищевой промышленности - частые включения/выключения насосов и конвейеров
• Цеха металлообработки - управление мощными станками с электромагнитными тормозами
• Лифтовые системы - защита плат управления от импульсов при срабатывании реле
• Системы вентиляции и кондиционирования - предотвращение сбоев в PLC при работе вентиляторов

Практические советы

• Проверьте, что ваш контактор действительно относится к серии SystemePact MC1E - иначе модуль не подключится
• При замене старого модуля используйте только оригинал - аналоги могут иметь другую временную характеристику
• Если после установки контактор начинает медленнее отключаться - это нормально, так как задержка заложена конструкцией
• Не устанавливайте несколько модулей на один контактор - это не усиливает защиту, а может вызвать перегрузку
• При частых отказах электроники проверьте наличие именно этого модуля - он часто игнорируется при проектировании
