Модуль OptiSwitch DI-1000А| 275115 | КЭАЗ

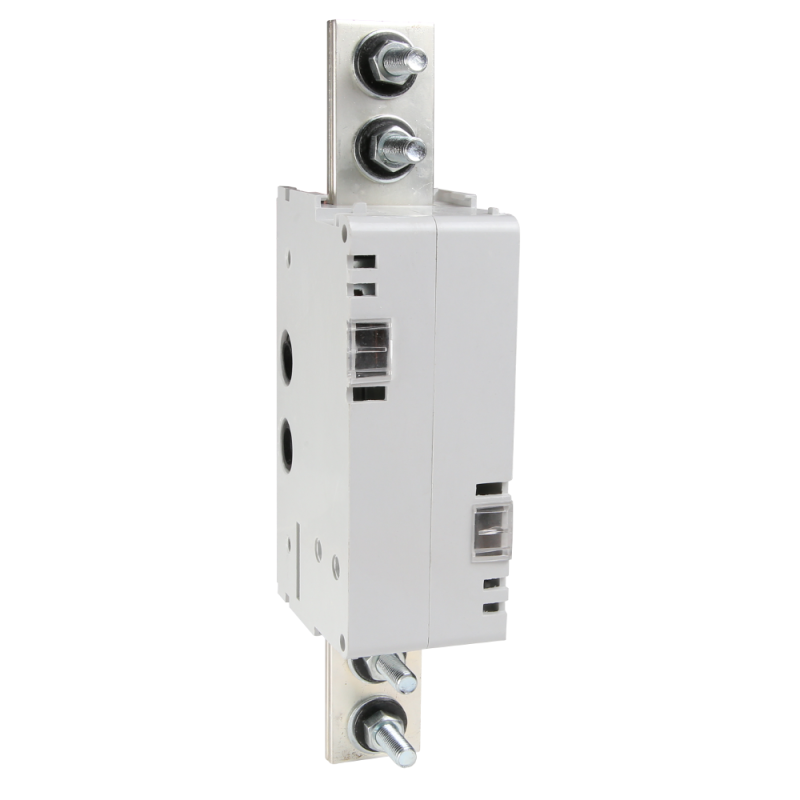

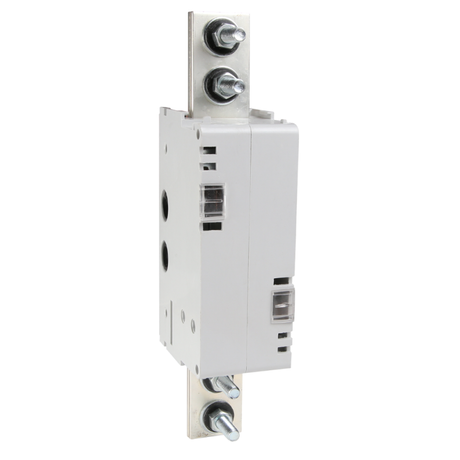

Модуль OptiSwitch DI-1000А КЭАЗ - это однополюсный модуль силового выключателя, предназначенный для коммутации и защиты цепей переменного тока до 1000 А. Применяется в распределительных устройствах высокой мощности, особенно там, где требуется надёжное винтовое подключение к плоской шине. Модуль OptiSwitch DI-1000А КЭАЗ совместим с сериями устройств OptiSwitch DI и обеспечивает устойчивую работу в промышленной среде.

Назначение и область применения

Модуль OptiSwitch DI-1000А КЭАЗ используется как составная часть силовой системы - он выполняет функцию коммутирующего элемента в автоматических выключателях и разъединителях. Подходит для установки в щитовые комплекты, распределительные пункты и станционные ячейки, где необходимо переключать большие токи. Часто применяется в системах питания промышленного оборудования: конвейеров, насосных станций, печей, сварочных комплексов.

Технические характеристики

• Номинальный ток: 1000 А - способен безопасно проводить токи до этой величины при длительной нагрузке;
• Номинальное напряжение: 690 В AC - рассчитан на использование в сетях переменного тока до 690 В;
• Тип напряжения управления: AC/DC - позволяет использовать модуль в системах с любым типом управляющего сигнала;
• Количество полюсов: 1 - предназначен для работы в однофазных цепях или как один из нескольких модулей в многополюсном сборе;
• Тип подключения: винтовое - фиксация проводов и шины осуществляется болтами, что обеспечивает прочную механическую связь;
• Материал контактов: медь - гарантирует низкое переходное сопротивление и долгий срок службы;
• Материал корпуса: пластик с классом воспламеняемости V0 - самозатухающий материал, соответствует требованиям пожарной безопасности;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых площадок или влажных помещений;
• Форма: прямоугольная - оптимизирована для плотной укладки в шкафах и модульных рамках;
• Цвет: серый - стандартизированный цвет для промышленной аппаратуры, легко сочетается с другими элементами.

Совместимость и монтаж

Модуль OptiSwitch DI-1000А КЭАЗ разработан для установки в шасси и рамки серии OptiSwitch DI. Он совместим с другими модулями этой же серии, позволяя собирать многоступенчатые системы с нужным числом полюсов. Для монтажа требуется свободное место в щите с шагом, соответствующим стандартному модульному формату. Подключение к плоской шине требует точного совпадения габаритов контактной поверхности - посадочная зона рассчитана под стандартные шины с толщиной до 8 мм. Установка выполняется с использованием винтового зажима: затяжка должна быть равномерной, без перегрузки, чтобы не повредить медные контакты.

Безопасность и стандарты

Модуль OptiSwitch DI-1000А КЭАЗ изготовлен из материала с классом горючести V0, что соответствует нормам IEC 60695-11-10. Конструкция исключает возможность случайного прикосновения к токоведущим частям при установленном корпусе. Напряжение 690 В соответствует требованиям для промышленных систем по ГОСТ 30245. Сертифицирован для эксплуатации в соответствии с правилами ПУЭ и международными стандартами на оборудование низкого напряжения.

Преимущества

• Высокая пропускная способность - 1000 А позволяет заменить несколько параллельных модулей, снижая сложность сборки;
• Гибкий тип управления - работает как с переменным, так и с постоянным током управления, что увеличивает универсальность;
• Надёжное винтовое соединение - минимизирует риск нагрева и окисления контактов при длительной работе;
• Интеграция в серию OptiSwitch DI - позволяет легко масштабировать систему, используя готовые решения от одного производителя;
• Пластиковый корпус с V0 - обеспечивает пожаробезопасность даже при аварийных режимах.

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от воды, пыли и агрессивной среды;
• Требует жесткой фиксации в шкафу - вибрации и удары могут вызвать ослабление контактов;
• Не рекомендован для частых операций включения/выключения - не является устройством для интенсивной коммутации, лучше подходят контакторы;
• Запрещено применять с токами выше 1000 А - возможен перегрев и выход из строя;
• Не совместим с модулями других серий - только с OptiSwitch DI.

Примеры использования

• Главный входной модуль в распределительном щите цеха с мощностью 600–800 кВт;
• Часть секционного выключателя в системе бесперебойного питания промышленного объекта;
• Компонент в сборке автоматического выключателя для управления крупным электропечным оборудованием;
• Резервный полюс в двухполюсной схеме, где второй полюс выполнен другим модулем того же типа.

Практические советы

• Перед монтажом проверьте соответствие сечения шины и зажима - не допускайте перегиба или деформации меди;
• При затяжке винтов используйте динамометрический ключ, если указан момент в документации - переусилие приведёт к трещинам в контактах;
• Не смешивайте этот модуль с продукцией других брендов в одной сборке - различаются габариты и контактные параметры;
• Обязательно убедитесь, что система охлаждения в шкафу достаточна - при 1000 А даже небольшая перегрузка вызывает значительный нагрев;
• При замене всегда отключайте питание и разрядите конденсаторы - даже после отключения остаются опасные потенциалы.
