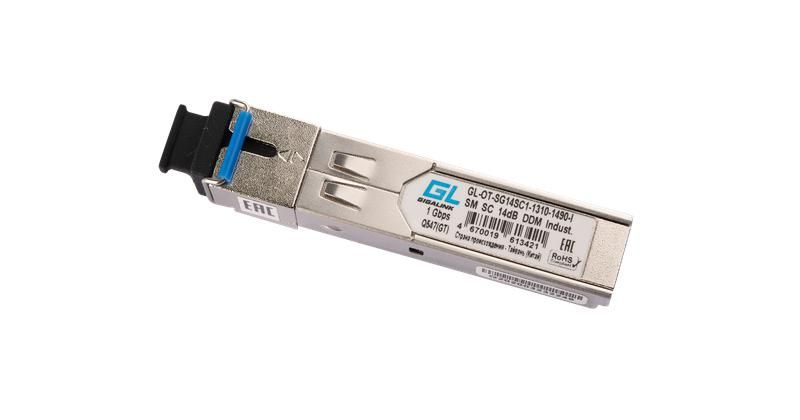

Модуль промышленный SFP WDM 1Гбит/с одно волокно SM SC Tx:1310/Rx:1490нм DDM 14дБ до 20км -40град.C NIKOMAX GL-OT-SG14SC1-1310-1490-I GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1310/Rx:1490нм DDM 14дБ до 20км -40град.C - компактный оптический трансивер бренда NIKOMAX (артикул gl-ot-sg14sc1-1310-1490-i), предназначенный для передачи и приёма данных по одному волокну в сетях Gigabit Ethernet. Поддерживает дальность до 20 км и работает в широком температурном диапазоне.

Назначение и область применения

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1310/Rx:1490нм DDM 14дБ до 20км -40град.C используется для создания точечных соединений между оборудованием сети по одномодовому оптоволокну. Благодаря технологии WDM (Wavelength Division Multiplexing), он передаёт сигнал на длине волны 1310 нм и принимает - на 1490 нм, позволяя использовать одно волокно вместо двух. Это снижает затраты на прокладку кабеля и упрощает структуру сети.

Подходит для установки в коммутаторы, маршрутизаторы и оборудование агрегационного уровня. Часто применяется в дата-центрах, на объектах связи, в системах IP-видеонаблюдения, на промышленных площадках с удалёнными узлами.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1310 нм
• Приём (Rx): 1490 нм
• Дальность: до 20 км
• Оптическая мощность: 14 дБ
• Форм-фактор: SFP (mini-GBIC)
• Интерфейс: SC/PC
• Рабочая температура: -40 C до +85 C
• DDM: да (мониторинг оптической мощности, температуры, тока лазера)
• Поддержка горячей замены: да
• Корпус: металлический

Совместимость и монтаж

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1310/Rx:1490нм DDM 14дБ до 20км -40град.C совместим с любым устройством, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Убедитесь, что слот вашего коммутатора или маршрутизатора поддерживает WDM-модули - некоторые производители ограничивают использование сторонних трансиверов.

Установка выполняется вручную: вставьте модуль в SFP-слот до щелчка, подключите к нему одномодовый оптоволоконный кабель с разъёмом SC. Никаких инструментов не требуется. Горячая замена возможна - можно менять модуль без выключения питания оборудования.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ah (Ethernet over PON) и MSA SFF-8472 для DDM-функционала. Продукт сертифицирован по RoHS. Защита от перегрева и перегрузки реализована внутренними цепями управления. Корпус из металла повышает ЭМС и защищает от механических повреждений.

Преимущества

• Экономия волокна: один канал вместо двух благодаря WDM
• Высокая надёжность: рабочий диапазон от -40 C до +85 C подходит для улицы и промзоны
• Мониторинг в реальном времени через DDM - позволяет диагностировать потери сигнала до отказа
• Горячая замена минимизирует простои сети
• Металлический корпус снижает влияние электромагнитных помех

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового (SMF)
• Не предназначен для длиннее 20 км; при превышении - потеря сигнала
• Требует парного модуля на другом конце с обратными длинами волн (Tx:1490/Rx:1310)
• Не поддерживает скорость выше 1 Гбит/с - не заменяет XFP или QSFP+
• Не рекомендован для сред с постоянной вибрацией без дополнительной фиксации

Примеры использования

• Подключение камеры видеонаблюдения на удалённой станции к центральному коммутатору через существующее волокно
• Обеспечение связи между зданиями предприятия на расстоянии 15–20 км
• Агрегация трафика от нескольких удалённых офисов в дата-центр
• Замена медных линий на оптические в условиях сильных ЭМИ (производственные цеха)

Практические советы

• Проверяйте полярность волокна: TX на одном конце должен быть связан с RX на другом. Для этого используйте парный модуль с обратными длинами волн (Tx:1490/Rx:1310)
• Чистите разъёмы SC перед подключением - даже маленькая пыль вызывает потерю сигнала
• Используйте оптический тестер для проверки бюджета мощности - особенно при использовании сплиттеров или удлинителей
• При монтаже в шкафу с высокой температурой - учитывайте, что модуль рассеивает тепло, и обеспечьте достаточную вентиляцию
• DDM-данные доступны через SNMP или CLI коммутатора - регулярно отслеживайте уровень переданной мощности: падение ниже -18 дБм указывает на проблему
