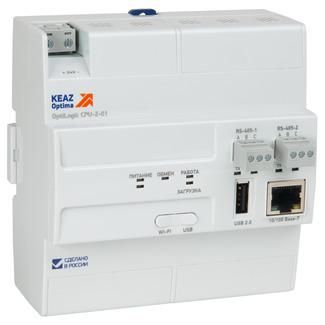

Модуль процессорный OptiLogic L-CPU-2-01-M IP20 КЭАЗ (Курский электроаппаратный завод) 293072

Модуль процессорный L-CPU-2-01-M КЭАЗ - центральное вычислительное устройство для построения автоматизированных систем управления с поддержкой до 64 модулей расширения. Бренд КЭАЗ реализует этот процессор в серии OptiLogic L, обеспечивая надежную работу в условиях промышленного производства.

Назначение и область применения

Модуль процессорный L-CPU-2-01-M КЭАЗ служит основой для построения малых, средних и распределённых систем автоматизации. Он управляет множеством устройств ввода-вывода, обрабатывает сигналы, выполняет логические алгоритмы и взаимодействует с верхнеуровневыми системами. Применяется в промышленных объектах: на конвейерах, в насосных станциях, на участках упаковки, в системах теплоснабжения и других задачах, где требуется гибкое и отказоустойчивое управление.

Технические характеристики

• Тип изделия: Процессор (центральный блок ПЛК)
• Напряжение питания: 24 В постоянного тока
• Гальваническая развязка: Есть - защищает от помех и перепадов потенциала между цепями
• Степень защиты: IP20 - предназначено для установки внутри щита, не защищено от пыли и воды
• ЦПУ: ARM Cortex-A5, 536 МГц
• ОЗУ: 256 Мб
• Память приложений и данных: 256 Мб
• Интерфейсы:
  • 1 × USB Host
  • 1 × Industrial Ethernet
  • 2 × RS-485
• Поддержка беспроводной связи: Wi-Fi (встроенная)
• Слот для карты памяти: microSD
• Часы реального времени (RTC): Энергонезависимые - сохраняют время даже при отключении питания
• Сторожевой таймер (Watchdog): Автоматически перезагружает систему при зависании
• Температурный режим: От -40 C до +55 C
• Скорость шины: 1 Мбит/с
• Максимальное количество модулей расширения: 64
• Максимальное количество каналов ввода-вывода: До 1024
• Язык программирования: Английский (интерфейс ПО)

Совместимость и монтаж

Модуль процессорный L-CPU-2-01-M КЭАЗ подключается к модулям ввода-вывода через единый шинный разъем. Все расширения должны соответствовать серии OptiLogic L. Установка осуществляется на DIN-рейку в электрическом щите. Для подключения питания используется клемма 24 В DC. Интерфейсы Ethernet и USB доступны на лицевой панели - для подключения HMI, внешнего хранилища или диагностических устройств. Шина позволяет выполнять «горячую замену» модулей расширения - без остановки всей системы.

Безопасность и стандарты

Стандарт защиты IP20 требует установки в закрытый корпус. Гальваническая развязка снижает риск повреждения от импульсных помех. Аппаратный watchdog и RTC обеспечивают автономную работоспособность. Оборудование сертифицировано для промышленного использования в соответствии с требованиями к электромагнитной совместимости и безопасности.

Преимущества

• Высокая производительность благодаря ядру ARM Cortex-A5 и 536 МГц - подходит для сложных алгоритмов
• Поддержка до 64 модулей расширения и 1024 каналов - масштабируемость для любых задач
• «Горячая замена» модулей - минимизация простоев при обслуживании
• Встроенный Wi-Fi и microSD - удобная диагностика и хранение логов без проводов
• Широкий температурный диапазон (-40…+55 C) - работает в суровых условиях
• В комплекте - система MasterSCADA 4D для быстрого старта проекта

Ограничения применения

• Не имеет встроенных цифровых или аналоговых входов/выходов - обязательно требуются модули расширения
• Защита IP20 исключает использование вне электрощита - нельзя устанавливать на открытой площадке
• USB-порт - только host, не поддерживает подключение устройств типа принтера или клавиатуры без специальной прошивки
• Встроенное ПО (MasterSCADA 4D) не продается отдельно - невозможно обновить или переустановить без оригинального оборудования

Примеры использования

• Автоматизация линии розлива напитков - управление насосами, клапанами, датчиками уровня
• Система контроля микроклимата в холодильном складе - сбор данных с термодатчиков, управление компрессорами
• Распределенная система управления насосными станциями - связь с несколькими удалёнными пунктами через Ethernet/Wi-Fi
• Управление конвейерной лентой с энкодерами и фотоэлементами - высокая скорость обработки сигналов

Практические советы

• Перед монтажом проверьте соответствие модулей расширения серии OptiLogic L - не все модули совместимы
• Для долгой работы используйте качественную microSD-карту класса 10 - она хранит логи и программы
• При использовании Wi-Fi изолируйте антенну от металлических поверхностей - иначе сигнал будет слабым
• Обязательно подключите заземление к корпусу щита - даже при наличии гальванической развязки это снижает риск повреждений
• При первом запуске настройте RTC - без этого временные метки в журналах будут некорректными после отключения питания
• Для диагностики подключайте ноутбук через USB - можно получить доступ к файловой системе и журналам событий
