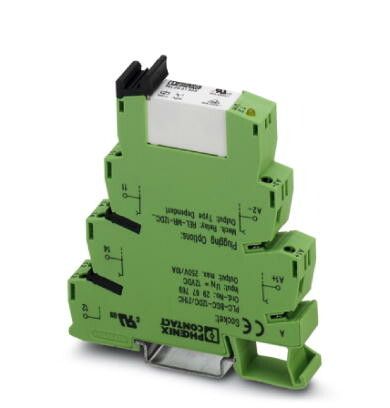

Релейный модуль PLC-RSC- 24DC/21HC | 2967620 Phoenix Contact

Релейный модуль PLC-RSC-24DC/21HC от Phoenix Contact предназначен для коммутации нагрузок постоянного тока в системах автоматизации на базе ПЛК. Артикул 2967620 обеспечивает надёжное управление устройствами с напряжением 24 В постоянного тока, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

PLC-RSC-24DC/21HC используется для переключения цепей постоянного тока в автоматизированных системах. Модуль устанавливается в распределительные шкафы и соединяется с контроллерами ПЛК через дискретные выходы. Подходит для управления исполнительными механизмами: клапанами, насосами, световыми сигнализаторами, нагревательными элементами и другими устройствами с питанием 24 В постоянного тока.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока
• Количество контактов: 1 нормально разомкнутый (NO)
• Максимальный коммутируемый ток: 1 А
• Коммутируемое напряжение: до 30 В постоянного тока
• Тип контакта: механический герконовый реле
• Срок службы: до 1 млн операций
• Конструкция: модуль для установки на DIN-рейку 35 мм

Совместимость и монтаж

PLC-RSC-24DC/21HC совместим с любыми ПЛК, имеющими дискретный выход 24 В DC. Установка происходит на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: вход - для сигнала управления от ПЛК, выход - для подключения нагрузки. Кабель сечением до 1,5 мм2 допустим для обоих цепей. Нет необходимости в внешнем бестрансформаторном питании - модуль получает энергию прямо от управляющего сигнала.

Безопасность и стандарты

PLC-RSC-24DC/21HC соответствует требованиям IEC 61131-2 для релейных модулей и имеет сертификат UL. Обеспечивает изоляцию между управляющей и силовой цепью - безопасная работа при наличии высоких помех в промышленной среде.

Преимущества

• Герметичная конструкция реле защищена от запыления и окисления контактов
• Низкое потребление мощности управления - не требует мощных выходов от ПЛК
• Устойчив к импульсным помехам благодаря фильтрации входного сигнала
• Индикация состояния: светодиод на корпусе показывает активацию
• Высокая долговечность - реле рассчитано на длительную работу без обслуживания

Ограничения применения

• Не предназначено для коммутации переменного тока - только 24 В постоянного тока
• Максимальный ток 1 А - не подходит для мощных двигателей или нагревателей выше 24 Вт
• Не рекомендовано для частых включений более 10 раз в секунду - возможен износ контактов
• Не работает при полярности питания - подключение + и – обязательно соблюдать

Примеры использования

• Управление пневматическими клапанами в сборочных линиях
• Включение освещения в зонах обслуживания оборудования
• Активация терморегуляторов в тепловых камерах
• Переключение сигналов тревоги на оптико-акустические устройства
• Контроль работы маломощных насосов в системах охлаждения

Практические советы

• При подключении нагрузки с индуктивностью (например, катушки клапана) используйте демпферный диод параллельно нагрузке - это продлит срок службы контактов реле PLC-RSC-24DC/21HC
• Проверьте соответствие тока нагрузки максимальному значению 1 А - превышение вызовет заклинивание контактов
• При использовании в условиях повышенной вибрации закрепите модуль дополнительно хомутами - хотя он устойчив к стандартным условиям, вибрация может повредить контактные группы
• Для удобства диагностики следите за индикатором светодиода - если он не горит при подаче сигнала, проверьте целостность цепи управления
• Заменяйте модуль только аналогичным - артикул 2967620 нельзя заменить на версию с переменным током или другим числом контактов
