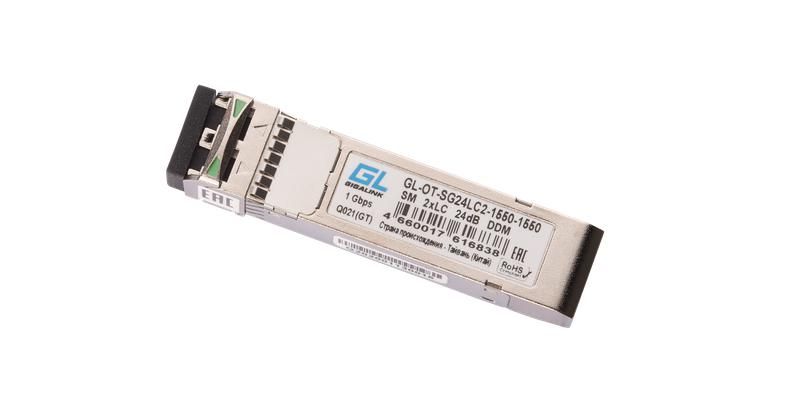

Модуль SFP 1Гбит/с два волокна SM 2xLC 1550нм 24дБ до 80км ZX NIKOMAX GL-OT-SG24LC2-1550-1550 GIGALINK

Модуль SFP 1 Гбит/с два волокна SM 2xLC 1550 нм 24 дБ до 80 км ZX - компактный оптический трансивер бренда NIKOMAX с артикулом gl-ot-sg24lc2-1550-1550, предназначен для создания долгих одноволоконных связей между сетевыми устройствами без усиления сигнала.

Назначение и область применения

Модуль SFP 1 Гбит/с два волокна SM 2xLC 1550 нм 24 дБ до 80 км ZX используется для передачи данных на скорости до 1.25 Гбит/с по одномодовому оптоволокну на длине волны 1550 нм. Подходит для подключения коммутаторов, маршрутизаторов и роутеров в сетях уровня доступа, агрегации и ядра. Часто применяется в серверных помещениях, дата-центрах и на объектах с удаленными точками подключения - например, между зданиями предприятия или в городских сетях связи.

Технические характеристики

• Форм-фактор: SFP (Small Form-factor Pluggable)
• Тип волокна: одномодовое (SMF)
• Количество волокон: два (Duplex)
• Интерфейс: 2× LC
• Длина волны: 1550 нм (передача и прием)
• Максимальная дальность: до 80 км
• Уровень выходной мощности: +3…+9 дБм
• Чувствительность приемника: ≤ −24 дБм
• Скорость передачи: до 1.25 Гбит/с
• Поддержка DDM/DOM: да - мониторинг температуры, оптической мощности передачи/приема и тока лазера в реальном времени
• Корпус: металлический, для снижения ЭМИ и повышения надежности
• Работа при горячем подключении: поддерживается

Совместимость и монтаж

Модуль SFP 1 Гбит/с два волокна SM 2xLC 1550 нм 24 дБ до 80 км ZX совместим с любыми устройствами, поддерживающими стандарт SFP и протокол Gigabit Ethernet. Устанавливается в слот SFP коммутатора или маршрутизатора - просто вставьте модуль до щелчка. Для работы требуется двухволоконное оптоволокно с разъемами LC. Перед установкой проверьте, чтобы тип волокна был именно одномодовым (SMF), а не многомодовым. Неправильный тип волокна приведёт к потере сигнала даже на малых расстояниях.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3z для Gigabit Ethernet и соблюдает стандарты безопасности IEC 60825-1 для лазерных устройств класса 1. Применяет безопасную для глаз длину волны 1550 нм. Корпус защищён от механических повреждений и электромагнитных помех благодаря металлической оболочке.

Преимущества

• Высокая дальность - до 80 км без регенераторов или усилителей
• DDM-мониторинг позволяет диагностировать состояние канала без дополнительного оборудования
• Горячая замена - можно менять модуль без выключения питания оборудования
• Стабильная работа при колебаниях температур благодаря металлическому корпусу
• Энергоэффективность - низкое энергопотребление при максимальной производительности

Ограничения применения

• Не работает с многомодовым волокном - требует исключительно одномодового типа (SMF)
• Не подходит для расстояний менее 5–10 км без специальных attenuators - избыток мощности может перегрузить приёмник
• Требует качественной спайки или соединения волокон - потеря более 0.5 дБ на каждом соединении снижает эффективную дальность
• Не предназначен для использования в условиях постоянного погружения в воду или повышенной запыленности без дополнительной защиты кабеля

Примеры использования

• Связь между центральным офисом и филиалом на расстоянии 60 км через существующее одномодовое волокно
• Подключение серверной комнаты к дата-центру через оптоволоконную трассу
• Объединение IP-камер и видеосерверов в крупном комплексе с использованием уже проложенных оптоволоконных линий
• Агрегация трафика от нескольких коммутаторов доступа к ядерному маршрутизатору

Практические советы

• Перед установкой проверьте, что порт вашего коммутатора поддерживает SFP-модули с длиной волны 1550 нм - некоторые устройства ограничены 1310 нм
• Используйте оптические переходники и заглушки для защиты LC-портов при отключенном кабеле - грязь и пыль снижают качество сигнала
• При прокладке волокна следите за радиусом изгиба - минимальный допустимый радиус обычно 30 мм
• Если сигнал теряется на расстоянии ниже 80 км - проверьте уровень затухания на всех соединениях; возможна необходимость очистки или переобжима разъемов
• Для длительной эксплуатации рекомендуется контролировать показатели DDM через SNMP-систему управления сетью - это предупредит отказ до его возникновения
