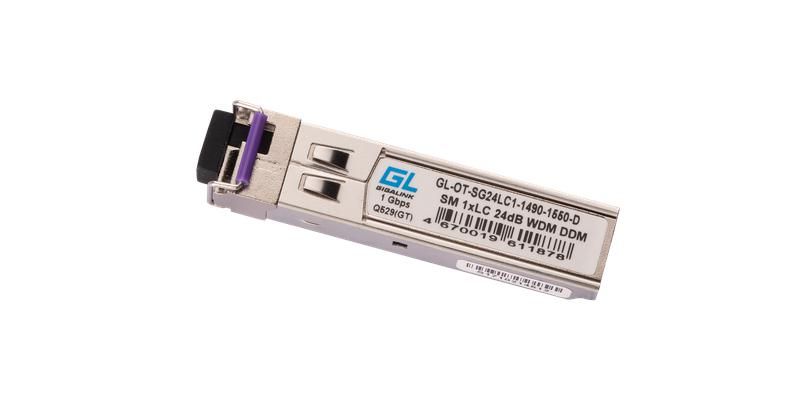

Модуль SFP WDM 1Гбит/с одно волокно SM LC Tx:1490/Rx:1550 нм DDM 24дБ до 80км NIKOMAX GL-OT-SG24LC1-1490-1550-D GIGALINK

Модуль SFP WDM 1 Гбит/с одно волокно SM LC Tx:1490 нм/Rx:1550 нм DDM 24 дБ до 80 км от бренда NIKOMAX (артикул gl-ot-sg24lc1-1490-1550-d) предназначен для передачи и приёма данных по одному оптоволоконному кабелю на расстояние до 80 км без усиления сигнала. Подходит для сетей Gigabit Ethernet в центрах обработки данных, на магистралях связи и в точках доступа.

Назначение и область применения

Этот модуль используется для создания двухсторонней связи по одному волокну - передача данных происходит на длине волны 1490 нм, приём - на 1550 нм. Благодаря технологии WDM (Wavelength Division Multiplexing) не требуется прокладывать два отдельных волокна, что снижает стоимость и сложность развертывания сети.

Подходит для подключения:

• коммутаторов уровня доступа, агрегации и ядра;
• маршрутизаторов и роутеров;
• серверов и систем хранения данных в дата-центрах;
• удалённых пунктов связи (например, базовые станции, камеры наблюдения, точки продаж).

Область применения - Gigabit Ethernet, где важны дальность, надёжность и экономия волокон.

Технические характеристики

• Скорость передачи: 1 Гбит/с
• Тип волокна: одномодовое (SMF)
• Передача (Tx): 1490 нм
• Приём (Rx): 1550 нм
• Дальность действия: до 80 км
• Оптическая мощность: до 24 дБ (баланс мощности между TX и RX обеспечен для стабильной работы на максимальной дистанции)
• Интерфейс: LC (дуплексный, одиночный разъём для одного волокна)
• Форм-фактор: SFP (Small Form-factor Pluggable)
• DDM (Digital Diagnostic Monitoring): да - отслеживание температуры, оптической мощности передачи и приёма, тока лазера в реальном времени
• Корпус: металлический, для защиты от ЭМИ и механических повреждений
• Работа при включённом оборудовании: поддерживается (hot swap)

Совместимость и монтаж

Модуль совместим с любым устройством, поддерживающим стандарт SFP и порты с согласованной скоростью 1 Гбит/с. Убедитесь, что ваш коммутатор или маршрутизатор поддерживает WDM-модули и имеет возможность считывать данные DDM через SNMP или CLI.

Установка:

• Выключите питание оборудования только если требует инструкция производителя (обычно hot swap допустим);
• Аккуратно вставьте модуль в SFP-порт до щелчка;
• Подключите одномодовый оптоволоконный кабель с разъёмом LC к модулю;
• Проверьте статус порта - он должен перейти в состояние UP после установки правильного типа волокна и отсутствия перегрузки по мощности.

Не используйте многомодовые волокна - они не подходят для этой длины волны и вызовут потерю сигнала.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ah (Ethernet over PON) и MSA SFP. Продукт сертифицирован по стандартам EMC и RoHS. Защита IP не указана - модуль предназначен для внутреннего использования в шкафах и помещениях с контролируемой средой.

Преимущества

• Экономия волокон: один кабель вместо двух - снижение затрат на прокладку и обслуживание.
• Дальность до 80 км: не требует repeater’ов или активных элементов на трассе.
• DDM-мониторинг: позволяет диагностировать проблемы до отказа - например, снижение мощности из-за загрязнения разъёма или старения лазера.
• Hot-swap: замена модуля без остановки сети - критично для бесперебойных сервисов.
• Металлический корпус: улучшенная теплопередача, меньшие помехи, долгий срок службы.

Ограничения применения

• Не работает с многомодовым волокном - только одномодовое (SMF).
• Требует чистых и правильно отполированных разъёмов LC; грязь или царапины на феруле могут вызвать потери более 3–5 дБ и сбой связи.
• Не подходит для длиннее 80 км - даже при идеальных условиях сигнал будет теряться.
• Не применяется в условиях повышенной влажности, открытых площадок или без защиты в шкафу - модуль не имеет герметичной защиты (IP-класс не указан).
• Требует совместимости с оборудованием: некоторые производители коммутаторов (особенно Cisco, HPE) могут блокировать сторонние SFP-модули - проверьте список совместимости вашего устройства.

Примеры использования

• Подключение офиса к головному центру на расстоянии 65 км по существующему одномодовому кабелю.
• Связь между двумя дата-центрами, расположенными в разных зонах города, с использованием одного волокна в каждом направлении.
• Развертывание системы видеонаблюдения на автодороге: камеры на расстоянии 50–80 км передают видео на центральный сервер через этот модуль.
• Замена двух отдельных SFP-модулей (по одному на каждое волокно) одним WDM-модулем для освобождения второго волокна под другие нужды.

Практические советы

• Перед установкой протестируйте целостность волокна - потеря более 20 дБ на трассе сделает связь невозможной, даже при заявленных 24 дБ модуля.
• Чистите разъёмы LC специальным инструментом перед подключением - даже микроскопическая пыль может вызвать сбои.
• Используйте модуль только в паре с таким же (зеркальным) модулем на другом конце - там должен быть Tx:1550 нм / Rx:1490 нм.
• Настройте мониторинг DDM в системе управления сетью - это позволит получать предупреждения о деградации модуля за недели до выхода из строя.
• Не перегревайте оборудование: модуль рассчитан на рабочую температуру до +70C - следите за вентиляцией в шкафу.
