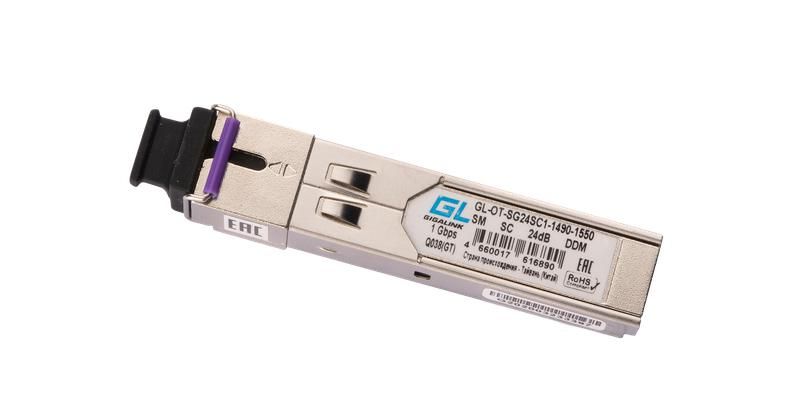

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1490/Rx:1550нм 24дБ до 80км DDM NIKOMAX GL-OT-SG24SC1-1490-1550 GIGALINK

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1490/Rx:1550нм 24дБ до 80км DDM от бренда NIKOMAX - компактный оптический трансивер для передачи данных по одномодовому волокну на расстояние до 80 км без усиления сигнала. Артикул gl-ot-sg24sc1-1490-1550 подходит для сетей Gigabit Ethernet в центральных узлах, серверных и дата-центрах.

Назначение и область применения

Модуль SFP WDM 1Гбит/с одно волокно SM SC Tx:1490/Rx:1550нм 24дБ до 80км DDM используется для создания одноволоконных оптических каналов между оборудованием сети - коммутаторами, маршрутизаторами и роутерами. Он позволяет передавать данные в одном направлении на длине волны 1490 нм, а принимать - на 1550 нм, используя одно волокно вместо двух. Это снижает затраты на прокладку кабеля и упрощает структуру сети.

Подходит для:

• Агрегационных и ядерных узлов сети;
• Оборудования дата-центров и серверных комнат;
• Удалённых точек доступа, где невозможно использовать два волокна;
• Сетей Gigabit Ethernet с требованиями к дальности до 80 км.

Технические характеристики

• Скорость передачи: 1 Гбит/с;
• Тип волокна: одномодовое (SMF);
• Передача (Tx): 1490 нм;
• Приём (Rx): 1550 нм;
• Дальность действия: до 80 км;
• Оптическая мощность: +2…+7 дБм (передача), чувствительность: -24 дБм (приём);
• Интерфейс: SC/APC (стандартный оптический разъём);
• Форм-фактор: SFP (mini-GBIC);
• Поддержка DDM: да - мониторинг температуры, оптической мощности передачи и приёма, тока лазера в реальном времени;
• Корпус: металлический, защищённый от ЭМИ и механических повреждений;
• Работа при горячем подключении: поддерживается - замена без выключения оборудования.

Совместимость и монтаж

Модуль gl-ot-sg24sc1-1490-1550 совместим с любым устройством, поддерживающим стандарт SFP и протокол Gigabit Ethernet. Убедитесь, что порт вашего коммутатора или маршрутизатора поддерживает WDM-модули и не имеет ограничений по длине волны.

Для установки:

• Выключите питание устройства, если нет поддержки hot-plug;
• Аккуратно вставьте модуль в слот SFP до щелчка;
• Подключите одномодовый оптоволоконный кабель с разъёмом SC/APC;
• Запустите оборудование - система автоматически определит модуль и начнёт передачу данных.

Не используйте многомодовые кабели - они не подходят для этой длины волны и снизят дальность связи до нескольких сот метров.

Безопасность и стандарты

Модуль соответствует требованиям IEEE 802.3ah и SFF-8472 для DDM. Производитель гарантирует соответствие нормам EMC и безопасности IEC 60825-1 для класса лазера 1M - безопасен при обычной эксплуатации, но избегайте прямого взгляда в оптический порт при включенном устройстве.

Преимущества

• Экономия волокон - один кабель вместо двух благодаря WDM технологии;
• DDM-мониторинг позволяет диагностировать проблемы до отказа;
• Горячая замена минимизирует простои сети;
• Металлический корпус повышает надёжность в условиях повышенной нагрузки;
• Стабильная работа на максимальной дистанции - до 80 км без репитеров.

Ограничения применения

• Не работает с многомодовым волокном - требует именно одномодового типа (SMF);
• Не предназначен для длин волн вне диапазона 1490/1550 нм - нельзя менять частоты;
• Требует качественной спайки или connectors с минимальными потерями - потеря более 3–4 дБ может вызвать сбой связи;
• Не рекомендован для сред с температурой ниже -40C или выше +85C - указанные пределы не указаны явно, но типичны для таких модулей; проверяйте условия эксплуатации на месте;
• Не подходит для аналоговых сигналов - только цифровые данные по протоколу Ethernet.

Примеры использования

• Подключение офиса к центральному дата-центру через существующее одномодовое волокно без прокладки второго кабеля;
• Связь между базовыми станциями мобильной связи и центральным узлом;
• Создание резервной линии между двумя зданиями с использованием одного волокна для двух направлений;
• Установка в коммутаторе доступа для выхода в ядро сети на расстоянии 60–80 км.

Практические советы

• Проверяйте поляризацию и качество оптических разъёмов SC - грязь или царапины снижают мощность сигнала;
• Используйте тестер оптической мощности перед запуском - убедитесь, что уровень на входе не ниже -24 дБм;
• При монтаже в шкафу с плотной укладкой кабелей - следите за радиусом изгиба волокна (минимум 30 мм);
• Для долгосрочного обслуживания сохраняйте журнал показаний DDM - изменения в токе лазера или температуре могут предупредить о старении модуля;
• Заменяйте модуль gl-ot-sg24sc1-1490-1550 парно - если меняете один, второй тоже лучше заменить, чтобы избежать дисбаланса потерь.
