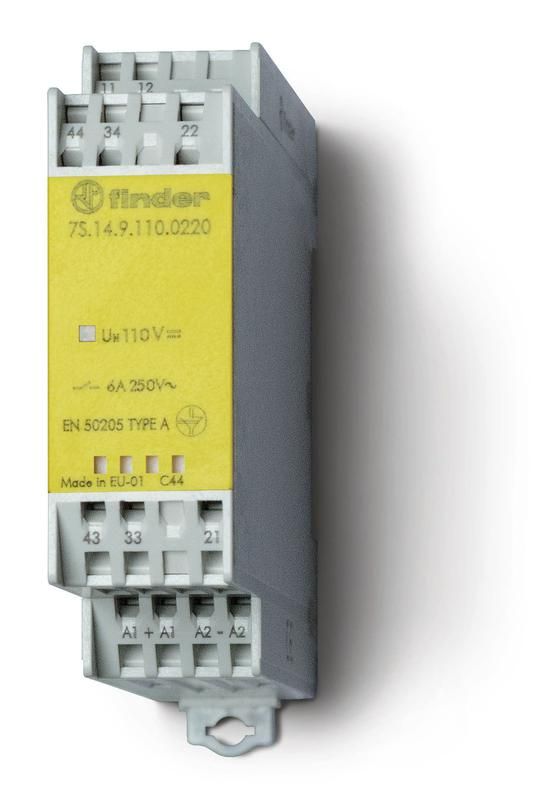

Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами); 2NO+2NC 6A; контакты AgNi | 7S1482300220 Finder

Реле модульное электромеханическое безопасности с принудительным управлением контактами 2NO+2NC 6A контакты AgNi катушка 230В AC 22.5мм IP54 от бренда Finder - это надёжное устройство для безопасного отключения оборудования в системах автоматизации. Артикул 7s1482300220 из серии 7S обеспечивает контроль состояния цепей с гарантией механической блокировки контактов, что критично для применений по нормам безопасности.

Назначение и область применения

Это реле предназначено для использования в системах безопасности, где требуется гарантированное отключение нагрузки при сбоях или аварийных ситуациях. Подходит для применения в промышленном оборудовании: станках, конвейерах, лифтах, упаковочных линиях и других устройствах, требующих соответствия требованиям EN ISO 13849-1 уровня D. Устройство используется там, где недопустимо самопроизвольное включение после отключения - например, при срабатывании кнопки экстренной остановки или дверного выключателя.

Технические характеристики

• Номинальное напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 6 А
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Способ подключения: пружинные зажимы - быстрая установка без инструментов
• Габариты: 22,5 мм - совместимо со стандартными DIN-рейками
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C и влажности до 95%
• Подтверждённая надёжность: соответствие IEC 61508 SIL 2
• Сертификаты: EN 61810-1, EN 61810-2, EN 61810-7; одобрено UL

Совместимость и монтаж

Реле модульное электромеханическое безопасности с принудительным управлением контактами 2NO+2NC 6A контакты AgNi катушка 230В AC 22.5мм IP54 монтируется на шину DIN 35 мм. Для подключения провода достаточно вставить жилу в зажим и затянуть рычаг - без отвёртки. Каждый контакт имеет фиксированную механическую связь между катушкой и группой контактов: даже при сваривании одного контакта другие остаются в исходном состоянии. Это предотвращает ложное срабатывание системы безопасности.

Безопасность и стандарты

Устройство соответствует высоким требованиям промышленной безопасности:

• EN ISO 13849-1 - уровень D (высшая категория надёжности для систем безопасности)
• IEC 61508 - SIL 2 (уровень снижения риска аварии)
• UL - допущено к использованию в США и Канаде
• EN 61810-1/-2/-7 - спецификации для реле безопасности

Функция «с обратной связью» позволяет контролировать реальное положение контактов через внешние цепи диагностики - например, для PLC или системы мониторинга.

Преимущества

• Принудительное управление контактами - гарантия, что при отключении катушки все контакты действительно размыкаются, даже при отказе одного из них
• Контакты AgNi - долговечны при коммутации индуктивных нагрузок, таких как двигатели и соленоиды
• Пружинные зажимы - экономят время при монтаже и обслуживании
• Компактный форм-фактор 22,5 мм - позволяет размещать несколько реле на одной рейке
• Сертификация по международным стандартам - упрощает прохождение проверок и аудитов

Ограничения применения

Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг, пыли и влаги. Не используйте в помещениях с высокой запылённостью без дополнительной защиты (например, корпуса IP54/IP65). Также не применяйте для коммутации токов выше 6 А - возможен перегрев и повреждение контактов. Максимальная частота переключений - до 10 операций в минуту при номинальной нагрузке.

Примеры использования

• Остановка станка при открывании ограждения - реле размыкает питание двигателя и замыкает сигнал тревоги
• Автоматическая блокировка двери в зоне опасности - два НО контакта используются для активации светового сигнала и отключения привода
• Система экстренного отключения на конвейере - реле получает сигнал от двух независимых датчиков (двухканальный анализ входов) и отключает всю линию

Практические советы

• Проверьте посадочное место на DIN-рейке перед установкой - реле должно щёлкнуть и плотно зафиксироваться
• Используйте клеммники или маркировочные бирки для каждого контакта - особенно важно при сложных схемах с двумя НО и двумя НЗ
• Для диагностики состояния контактов подключите внешний индикатор к цепям обратной связи - это позволит выявить отказ до аварии
• Не путайте с обычными реле: этот тип нельзя использовать в простых схемах управления - он создан исключительно для функциональной безопасности
• При замене всегда выбирайте тот же артикул 7s1482300220 - отличия в контактах или механизме могут нарушить работу всей системы безопасности
