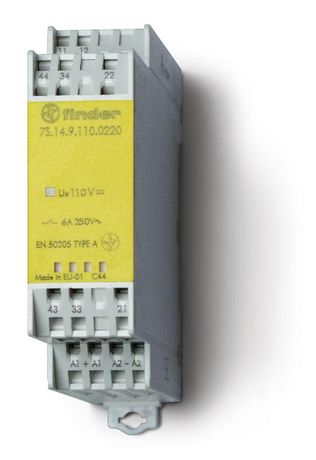

Модульное электромеханическое реле безопасности (реле с принудительным управлением контактами), 2NO+2NC 6A, контакты AgSnO2, катушка 110В DC, безвинтовые клеммы, ширина 22.5мм, степень защиты IP54 - 7S1491104220 FINDER 7S.14.9.110.4220

Реле безопасности Finder 7S.14.9.110.4220 - это модульное электромеханическое устройство с принудительным управлением контактами, предназначенное для обеспечения надёжного отключения оборудования в системах безопасности. Подходит для установки на DIN-рейку в панелях управления станков, конвейеров и других промышленных объектов.

Назначение и область применения

Реле безопасности Finder 7S.14.9.110.4220 используется в системах, где требуется высокий уровень отказоустойчивости: аварийная остановка, защитные ограждения, световые завесы, двухкнопочные кнопки запуска. Обеспечивает гарантированное размыкание цепей при сбоях, исключает самопроизвольное включение. Применяется в машиностроении, автоматизации производства, логистических комплексах.

Технические характеристики

• Тип тока: постоянный (DC)
• Напряжение катушки: 110 В DC
• Номинальный ток контактов: 6 А
• Конфигурация контактов: 2 нормально замкнутых (2NC) + 2 нормально разомкнутых (2NO)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчивы к свариванию и износу
• Количество выходов, связанных с безопасностью: 2
• Анализ входов: 2-канальный - проверяет целостность сигналов с обоих каналов
• Уровень соответствия EN ISO 13849-1: уровень D - максимальный класс надёжности для механических реле
• Степень защиты: IP20 (корпус), IP54 (при установленном крышке/панели)
• Ширина: 22,5 мм - совместимо со стандартными DIN-рейками
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, в условиях повышенной влажности
• Сертификация: IEC 61508 SIL 2, EN 61810-3, одобрено UL

Совместимость и монтаж

Реле безопасности Finder 7S.14.9.110.4220 монтируется на DIN-рейку типа TS35. Клеммы - безвинтовые, с пружинным зажимом: провода фиксируются просто нажатием кнопки, без инструментов. Подходит для медных проводов сечением 0,2–2,5 мм2. Для работы необходимо подать напряжение 110 В DC на катушку - при этом контакты остаются в состоянии, определяемом состоянием входных сигналов. Устройство требует подключения двух независимых входных цепей для активации - это гарантирует контроль за целостностью сигнала.

Безопасность и стандарты

Реле соответствует требованиям EN 61810-3 (требования к реле безопасности) и EN ISO 13849-1 уровня D - что означает вероятность опасного отказа менее 0,000001 на час. Сертифицировано по IEC 61508 SIL 2, что подтверждает его применение в системах с высокими требованиями к функциональной безопасности. Одобрено UL - допущено к использованию в США и Канаде. Принудительное управление контактами предотвращает заклинивание в замкнутом положении даже при повреждении механизма.

Преимущества

• Принудительное управление контактами - исключает риск самопроизвольного включения
• Контакты AgSnO₂ - долговечны, не свариваются при коммутации нагрузок
• Безвинтовые клеммы - быстрый и надёжный монтаж, снижают риск плохого контакта
• 2-канальная система анализа входов - выявляет обрывы, короткие замыкания, некорректные сигналы
• Высокий уровень надёжности (уровень D) - позволяет использовать в критичных системах без дополнительных дублирующих элементов

Ограничения применения

• Не предназначено для коммутации переменного тока - только 110 В DC
• Максимальный ток 6 А - нельзя использовать для управления мощными двигателями или нагревательными элементами выше этого значения
• IP20 - не защищён от брызг воды и пыли без внешней оболочки; для открытых мест нужна дополнительная защита
• Требуется два независимых входных канала - не подходит для одно-канальных схем
• Не имеет встроенного тестирования - для диагностики нужны внешние устройства или программирование контроллера

Примеры использования

• Автоматическая остановка станка при открывании защитного кожуха
• Система “двухкнопочного” запуска - требует одновременного нажатия двух кнопок
• Остановка конвейера при срабатывании фотодатчика
• Электроблокировка доступа к опасной зоне после срабатывания Emergency Stop

Практические советы

• Проверьте соответствие напряжения катушки - 110 В DC - перед подключением. Перегрузка по напряжению вызывает выход из строя.
• При монтаже используйте провода с жилами плотно затянутыми в клемму - слабый контакт может привести к перегреву.
• Для обеспечения IP54 установите реле внутрь герметичной панели с уплотнителем - само реле не является пылевлагозащищённым без оболочки.
• Подключайте входы через нормально разомкнутые контакты кнопок или датчиков - так обеспечивается контроль целостности цепи.
• При проектировании системы учтите, что реле не имеет встроенного времени задержки - если нужна пауза перед отключением, используйте таймер в PLC.
