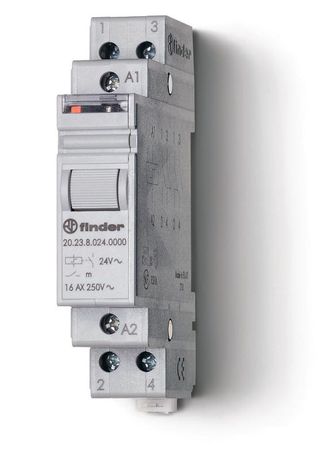

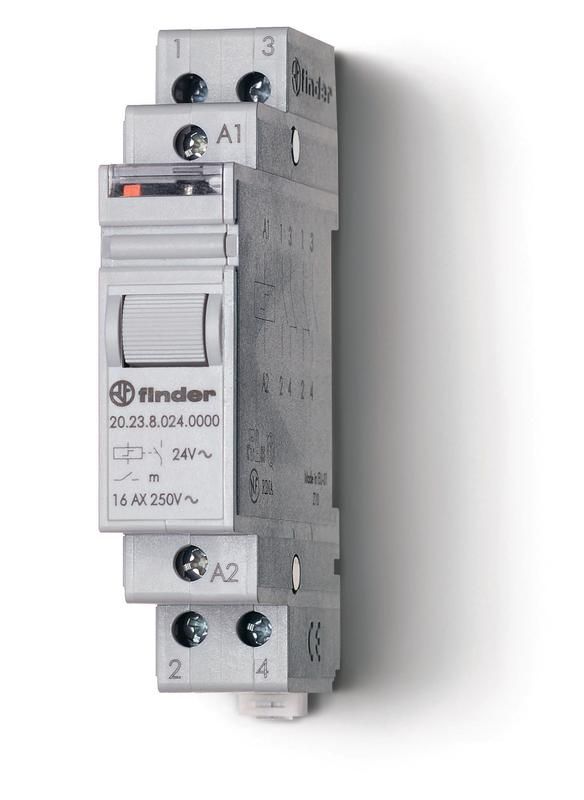

Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgNi; питание 110В DC; ширина 17.5мм; степень защиты IP20 FINDER 20.23.9.110.0000 202391100000

Реле шаговое модульное электромеханическое 1NC+1NO 16А 2 состояния контакты AgNi питание 110В DC ширина 17.5мм степень защиты IP20 от бренда Finder (артикулы 20.23.9.110.0000 и 202391100000) предназначено для коммутации цепей управления и нагрузки в автоматизированных системах на базе DIN-рейки.

Назначение и область применения

Это промежуточное реле используется для передачи сигнала между слаботочными управляющими цепями (например, от PLC, контроллеров или кнопочных постов) и силовыми нагрузками до 16 А. Подходит для сборки распределительных щитов в промышленной автоматизации, станках, конвейерах, системах освещения и оборудования с частым включением/выключением. Благодаря модульной конструкции легко интегрируется в стандартные щиты с DIN-рейкой.

Технические характеристики

• Напряжение питания: 110 В постоянного тока (DC)
• Коммутируемый ток: 16 А (активная нагрузка)
• Максимальная мощность лампы: 2000 Вт
• Контакты: 1 нормально замкнутый (1NC) + 1 нормально открытый (1NO), материал - серебро с никелем (AgNi)
• Ширина модуля: 17,5 мм (1 модуль)
• Способ монтажа: на DIN-рейку (35 мм)
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Соответствие стандартам: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле совместимо со всеми типами стандартных DIN-реек шириной 35 мм. Для установки достаточно защелкнуть его на рейку - фиксация механическая, без инструментов. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обратите внимание: контактная группа имеет два состояния - одно NC и одно NO - что позволяет использовать реле как переключатель между двумя цепями. Подключение кнопок с подсветкой возможно благодаря изолированному управлению катушки и контактов.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция обеспечивает гальваническую развязку между управляющей цепью (110 В DC) и силовой нагрузкой (до 16 А). Материалы корпуса и контактов устойчивы к перегреву и искрению.

Преимущества

• Высокая надежность контактов AgNi - устойчивы к свариванию и окислению даже при частых включениях
• Модульная компактная форма (17,5 мм) экономит место в щите
• Чёткое механическое положение контактов - визуальный контроль состояния возможен через прозрачную крышку
• Поддержка подсветки кнопок - позволяет использовать реле в пультах управления с индикацией
• Совместимость с продуктами серии 20 от Finder - можно сочетать с другими модулями этой линейки

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от брызг и пыли
• Не рекомендуется для коммутации индуктивных нагрузок выше 2000 Вт (например, больших двигателей или трансформаторов)
• Питание только постоянным током 110 В - нельзя подключать к переменному напряжению
• Не подходит для высоких частот переключений более 10–15 раз в минуту длительно - риск перегрева катушки

Примеры использования

• Переключение режима работы станка: сигнал от PLC активирует реле, которое включает двигатель через NC-контакт и отключает нагрев через NO-контакт
• Автоматическая система освещения: кнопка с подсветкой запускает реле, которое включает светильники на 2000 Вт
• Система аварийной остановки: реле размыкает цепь питания при срабатывании Emergency Stop
• Управление конвейером: один канал реле включает мотор, второй - сигнализацию

Практические советы

• При подборе реле проверьте соответствие напряжения катушки - 110 В DC - с источником управления. Применение другого напряжения повредит устройство.
• Для нагрузок с индуктивностью (электромагниты, реле) используйте дугогасящие элементы (диоды или RC-цепочки) на выходе, чтобы продлить срок службы контактов.
• Учитывайте посадочный размер: ширина 17,5 мм - значит, в одном ряду DIN-рейки поместится до 8 таких реле на метр.
• При использовании с кнопками с подсветкой убедитесь, что ток подсветки не превышает допустимые значения для входной цепи - обычно это менее 10 мА.
• Для обслуживания: при необходимости замены просто отсоедините провода и снимите реле с рейки - никаких болтов или креплений.
