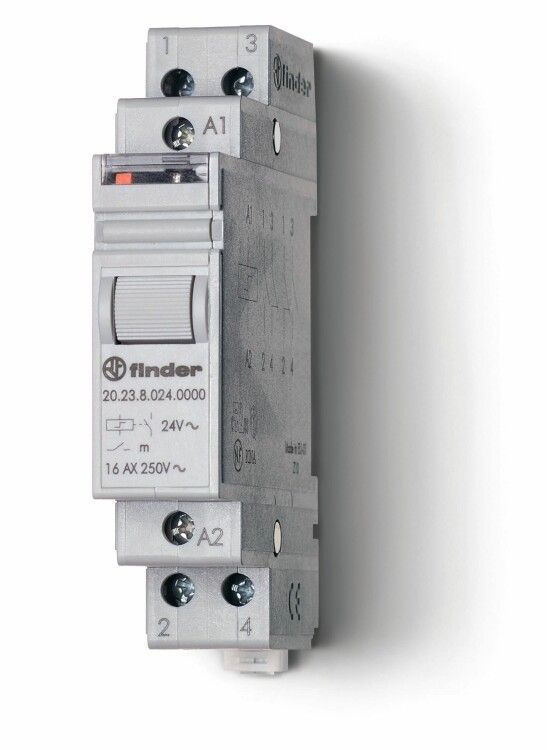

Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgSnO2; питание 230В АC; ширина 17.5мм; степень защиты IP20 FINDER 20.23.8.230.4000 202382304000

Реле шаговое модульное электромеханическое 1NC+1NO 16А 2 состояния контакты AgSnO2 питание 230В AC ширина 17.5мм степень защиты IP20 от Finder (артикулы 202382304000 / 20.23.8.230.4000) - компактное устройство для надёжной коммутации нагрузок до 16 А в цепях переменного тока. Подходит для установки на DIN-рейку в распределительных щитах и автоматизированных системах.

Назначение и область применения

Это промежуточное реле используется для управления силовыми цепями через слабые управляющие сигналы. Его применяют там, где требуется изолированное переключение: в системах автоматизации, на станках, конвейерах, вентиляционном оборудовании, освещении и других устройствах с высокой частотой включения/выключения. Модульная форма позволяет легко заменить его в уже смонтированной системе без переделки панели.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Количество контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Количество переключающих контактов: 1 (два состояния - NO и NC работают одновременно)
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к дуге, долговечен при перегрузках
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина модуля: 17,5 мм (стандартная для DIN-рейки)
• Глубина монтажа: 58,4 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: на DIN-рейку 35 мм
• Ручное управление: есть - можно вручную перевести контакты в другое состояние для тестирования

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для установки достаточно защёлкнуть его на рейку - фиксация механическая, без инструментов. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно проверьте соответствие напряжения сети 230 В AC - использование с постоянным током или другими значениями напряжения недопустимо. Подключаемые кнопки с подсветкой должны иметь собственный источник питания, так как реле не обеспечивает подсветку.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция исключает самопроизвольное отключение при вибрациях и ударах. Наличие ручного управления повышает безопасность при обслуживании - можно проверить работу без подачи сигнала.

Преимущества

• Контакты из AgSnO₂ обеспечивают длительный срок службы даже при частых включениях и индуктивных нагрузках
• Модульная конструкция экономит место в щите - занимает всего 17,5 мм по ширине
• Ручное переключение упрощает диагностику и наладку системы
• Высокая коммутационная способность (16 А, 2000 Вт) позволяет использовать вместо нескольких реле
• Совместимость с типовым монтажом на DIN-рейку снижает время установки

Ограничения применения

• Не предназначено для работы во влажных, запылённых или агрессивных средах - IP20 не обеспечивает защиту от пыли и брызг
• Запрещено подключать к постоянному току (DC) - возможна сварка контактов
• Не рекомендуется для управления двигателями выше 1,5 кВт без дополнительных средств защиты (например, теплового реле)
• Не подходит для частотных преобразователей или импульсных нагрузок - риск преждевременного выхода из строя
• Не имеет световой индикации состояния - необходимо внешнее решение для контроля

Примеры использования

• Управление группой галогенных ламп мощностью до 2000 Вт в торговых залах
• Переключение режимов работы конвейера между основным и резервным двигателем
• Автоматическое включение вентилятора при достижении заданной температуры через контроллер
• Коммутация цепей управления в панелях станков с ЧПУ
• Работа в качестве промежуточного элемента между PLC и силовыми контактами

Практические советы

• При монтаже на DIN-рейку убедитесь, что рядом нет нагревающихся элементов - перегрев сокращает срок службы
• Для нагрузок с высокими пусковыми токами (например, лампы накаливания) используйте реле только при условии, что ток не превышает 16 А
• Проверяйте плотность затяжки клемм - слабый контакт вызывает нагрев и отказ
• Если нужна индикация состояния, подключите отдельный LED-индикатор параллельно катушке
• При замене старого реле - сравнивайте не только ток и напряжение, но и глубину монтажа (58,4 мм), чтобы не возникло помех с соседними модулями
• Артикулы 202382304000 и 20.23.8.230.4000 - это один и тот же продукт; различия лишь в формате записи номера
