Модульное электромеханическое шаговое реле; 1NC+1NO 16А, 2 состояния; контакты AgSnO2; питание 24В DC; ширина 17.5мм; степень защиты IP20 FINDER 202390244000 20.23.9.024.4000

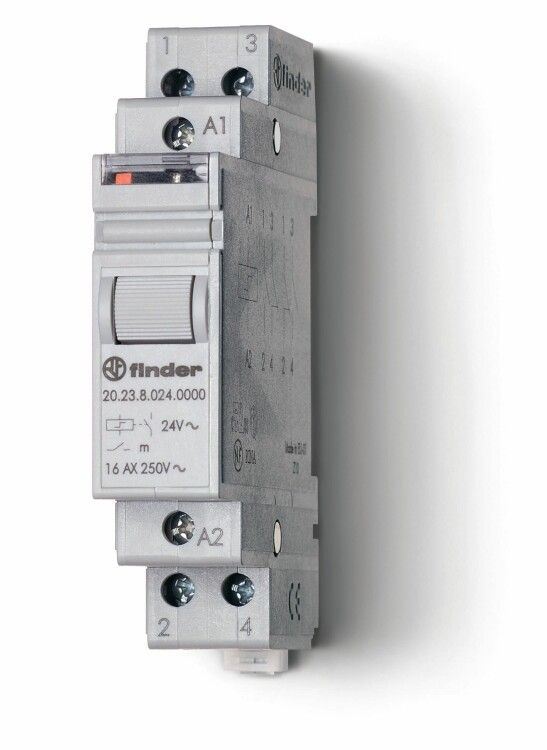

Реле шаговое модульное электромеханическое Finder 20.23.9.024.4000 - компактное устройство для надёжной коммутации нагрузок до 16 А в цепях постоянного тока 24 В. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где требуется физический разрыв цепи и устойчивость к импульсным нагрузкам.

Назначение и область применения

Это промежуточное реле используется для управления более мощными цепями через слабые сигналы управления - например, от PLC, датчиков или кнопочных постов. Благодаря механическим контактам из серебро-оксида олова (AgSnO₂), реле выдерживает частые включения/выключения даже при высоких пусковых токах. Применяется в системах управления станками, конвейерами, освещением, HVAC и других устройствах, требующих надёжной коммутации.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 16 А
• Количество контактов: 1 нормально открытый (NO) + 1 нормально закрытый (NC)
• Общее число переключающих контактов: 1 (перекидной тип)
• Максимальная мощность ламповой нагрузки: 2000 Вт
• Ширина модуля: 17,5 мм (стандартная для DIN-рейки)
• Глубина монтажа: 58,4 мм
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Подключение кнопок с подсветкой: возможно - есть выводы для параллельного подключения индикационных элементов

Совместимость и монтаж

Реле Finder 20.23.9.024.4000 монтируется на стандартную DIN-рейку типа TS35. Клеммы расположены сверху - удобны для быстрого подключения проводов сечением до 2,5 мм2. Для подключения питания используйте контакты катушки (обозначены A1/A2), для нагрузки - контакты NO и NC. Реле имеет ручной рычаг для принудительного переключения - позволяет проверить работоспособность без подачи сигнала управления. Совместимо со всеми устройствами серии 20 от Finder - можно заменить аналогичные модели без переделки монтажа.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность коммутационных аппаратов. Материалы корпуса и контактов обеспечивают устойчивость к нагреву и возгоранию. Наличие ручного управления снижает риск случайного запуска при обслуживании.

Преимущества

• Высокая долговечность контактов AgSnO₂ - устойчивы к эрозии при переключении индуктивных и ламповых нагрузок
• Компактный форм-фактор (17,5 мм) - экономия места на рейке
• Ручное управление - упрощает диагностику и тестирование
• Поддержка подсветки кнопок - позволяет интегрировать индикацию прямо в схему управления
• Чёткая механическая фиксация на DIN-рейке - исключает самопроизвольное выпадение

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не обеспечивает защиту от пыли и брызг
• Не рекомендуется для коммутации емкостных нагрузок выше 2000 Вт - возможен пробой контактов
• Запрещён монтаж рядом с источниками сильных ЭМИ без экранирования - может вызвать ложные срабатывания
• Не подходит для переменного тока - только 24 В постоянного тока

Примеры использования

• Управление светильниками в цеху через PLC - реле разрывает цепь 24 В DC, включающую массив LED-ламп суммарной мощностью до 2000 Вт
• Переключение режимов работы конвейера: один контакт включает двигатель, второй - останавливает его через тормоз
• Интеграция с пультом управления: кнопка с подсветкой подключена параллельно катушке реле - при нажатии горит индикатор и срабатывает реле
• Автоматизация системы вентиляции: реле включает вентилятор при достижении порога температуры, контролируемой датчиком

Практические советы

• При подключении нагрузки учитывайте индуктивность - для двигателей и трансформаторов лучше использовать RC-цепочку или варистор для гашения помех
• Проверьте посадочный диаметр клемм - они рассчитаны на провода до 2,5 мм2; более толстые жилы потребуют предварительной опрессовки
• Для длительной работы в условиях колебаний напряжения установите стабилизатор 24 В DC - скачки могут повредить катушку
• При использовании с подсветкой кнопок соблюдайте полярность - подсветка также работает от 24 В DC
• При замене старого реле - совпадают все габариты и клеммы, так что замена выполняется без изменения схемы
