Модульное электромеханическое шаговое реле; 1NO 16А, 2 состояния; контакты AgSnO2; питание 12В АC; ширина 17.5мм | 202180124000 Finder 20.21.8.012.4000

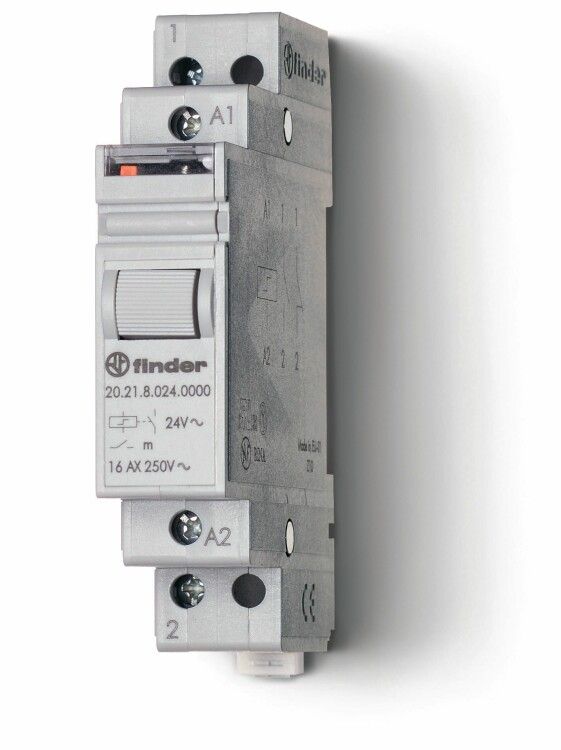

Реле шаговое модульное электромеханическое Finder 20.21.8.012.4000 - компактное устройство для управления нагрузками до 16 А через одноканальный контакт, предназначенное для установки на DIN-рейку в распределительных щитах. Подходит для автоматизации систем с частым переключением, где важна надежность и долгий срок службы контактов.

Назначение и область применения

Это промежуточное реле используется для коммутации цепей переменного тока с высокой частотой включения/выключения. Отличается функционалом шагового реле - при каждом импульсе на катушку контакт переключает состояние (включено/выключено), сохраняя его даже после исчезновения сигнала. Это позволяет управлять нагрузкой одним кратковременным сигналом, например, от кнопки, датчика или контроллера.

Находит применение в системах освещения, управляемых с нескольких точек, в автоматических линиях, станках, конвейерах, а также в устройствах с подсветкой кнопок - благодаря совместимости с такими элементами.

Технические характеристики

• Напряжение питания: 12 В переменного тока (AC)
• Коммутируемый ток: 16 А при активной нагрузке
• Максимальная мощность лампы: 2000 Вт
• Количество нормально открытых (НО) контактов: 1
• Материал контактов: серебро-оксид олова (AgSnO₂) - устойчив к свариванию и износу
• Ширина модуля: 17,5 мм (1 модуль)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Нормативы: соответствует EN 60669-1 и EN 60669-2-2

Совместимость и монтаж

Реле Finder 20.21.8.012.4000 совместимо со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используются зажимы на нижней части корпуса - провода фиксируются винтами. Катушка подключается к двум выводам, контакты - к трём: вход, выход и общий. Обязательно соблюдайте полярность при подаче напряжения 12 В AC - хотя переменный ток не имеет постоянной полярности, внутренняя схема рассчитана на определённую ориентацию.

Не требует внешних демпферов или фильтров при работе с индуктивными нагрузками ниже 2000 Вт. Совместим с кнопками с подсветкой - можно использовать в качестве управляющего элемента в панелях с индикацией.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных целей. Материал корпуса - самозатухающий пластик, обеспечивающий противопожарную безопасность. Контакты AgSnO₂ снижают риск возникновения дуги и увеличивают срок службы при частых переключениях.

Преимущества

• Высокая механическая износостойкость - контакты AgSnO₂ выдерживают более 1 млн операций
• Функция шагового переключения - позволяет управлять нагрузкой одним импульсом, без удержания сигнала
• Компактный формат - занимает всего один модуль (17,5 мм), экономит место в щите
• Простота замены - легко снимается и устанавливается на рейку без инструментов
• Совместимость с подсвечиваемыми кнопками - удобно для интерфейсов с индикацией состояния

Ограничения применения

• Не предназначено для работы в условиях пыли, влаги или брызг - IP20 не обеспечивает защиту от окружающей среды
• Запрещена работа с током выше 16 А - возможен перегрев и сплавление контактов
• Не рекомендуется для управления емкостными или сильно индуктивными нагрузками (например, большие трансформаторы, мощные двигатели)
• Не подходит для постоянного тока - только переменный ток 12 В AC
• Климатическое исполнение УХЛ4 исключает работу при температурах ниже −25 C и выше +40 C

Примеры использования

• Управление светильниками в длинном коридоре - одна кнопка включает, другая выключает, реле запоминает состояние
• Автоматизация станка: сигнал от PLC переключает режим работы без необходимости постоянного питания
• Система аварийного освещения - реле включает лампы при потере основного питания, используя импульс от резервного источника
• Пульт управления с подсветкой - кнопка с LED подключена параллельно катушке, индицирует текущее положение реле

Практические советы

• Перед установкой проверьте соответствие напряжения сети 12 В AC - использование 24 В или постоянного тока повредит катушку
• При подключении нагрузки >1000 Вт используйте медные провода сечением не менее 1,5 мм2
• Убедитесь, что DIN-рейка плотно закреплена - вибрация может вызвать отрыв контакта
• Для контроля состояния реле используйте визуальные индикаторы или подключите к нему сигнализационную лампу
• При замене старого реле - отключите питание, снимите старое устройство и вставьте новое Finder 20.21.8.012.4000 точно в ту же позицию
