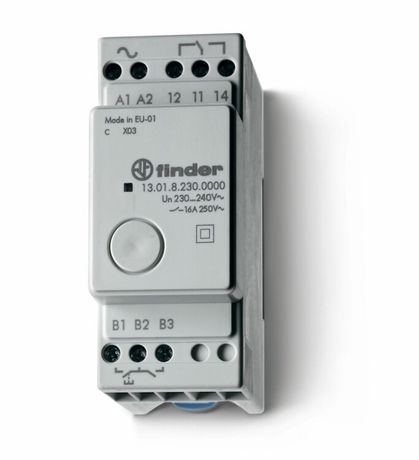

Модульное электронные шаговое/моностабильное реле; 1NO 16A; питание 230В АC; ширина 35мм; степень защиты IP20 | 130182300000 Finder 13.01.8.230.0000

Реле модульное электронное шаговое/моностабильное 16А 230В AC шириной 35 мм с защитой IP20 от компании Finder (артикулы 13.01.8.230.0000 и 130182300000) предназначено для управления нагрузками в распределительных щитах на основе импульсного сигнала - идеально подходит для систем автоматизации, где требуется сохранение состояния после отключения управляющего сигнала.

Назначение и область применения

Это реле используется для коммутации электрических цепей переменного тока с помощью одиночного импульса. Отличается моностабильным поведением: при подаче управляющего импульса контакт замыкается и остаётся в этом состоянии даже после прекращения сигнала. Для возврата в исходное состояние нужен второй импульс противоположной полярности. Подходит для систем, требующих энергонезависимого хранения состояния - например, управление освещением, вентиляцией, насосами, конвейерами в промышленных и жилых зонах.

Технические характеристики

• Тип реле: промежуточное, электронное, шаговое/моностабильное
• Род тока: переменный (AC)
• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Количество контактов: один нормально открытый (1NO)
• Тип подключения: винтовые зажимы
• Ширина: 35 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Способ монтажа: на DIN-рейку 35 мм
• Материал корпуса: самозатухающий пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Поляризация: определённая - требует соблюдения правильной полярности управляющего сигнала
• Нормативы: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется защёлкиванием на рейку - фиксация надёжная, демонтаж - простым нажатием на рычаг. Клеммы рассчитаны на провода сечением до 2,5 мм2. Важно: управляющие сигналы должны подаваться с учётом полярности - неверное подключение приведёт к отказу переключения. Напряжение управления не указано в спецификациях - проверьте документацию производителя на соответствие типу входа (обычно 24–230 В DC/AC, но зависит от версии).

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция обеспечивает изоляцию между силовой и управляющей цепями. Однако IP20 не защищает от попадания влаги - не используйте в сырых помещениях, на улице или в местах с риском брызг.

Преимущества

• Энергонезависимое состояние - не требует постоянного питания для удержания контакта
• Подходит для длительных циклов включения/выключения без износа механических элементов
• Малая ширина (35 мм) позволяет компактно размещать в щитах
• Винтовые клеммы обеспечивают надёжное соединение без необходимости пайки
• Совместимость с системами автоматизации, работающими по протоколам импульсного управления (например, KNX, Modbus через интерфейсы)

Ограничения применения

• Не применяется в средах с высокой запылённостью, влажностью или возможностью брызг - IP20 недостаточен
• Требует точного соблюдения полярности управляющего сигнала - ошибочное подключение заблокирует работу
• Не предназначен для работы с индуктивными нагрузками выше 16 А - при превышении возможна сварка контактов
• Не имеет встроенного защиты от скачков напряжения - рекомендуется использовать внешние RC-цепочки или TVS-диоды при работе с двигателями или трансформаторами
• Не подходит для частого переключения более 10 раз в минуту - срок службы снижается

Примеры использования

• Управление светом в коридорах - один импульс включает, другой выключает
• Автоматический контроль вентиляторов в туалетах по таймеру
• Запуск насоса в системе водоснабжения по команде с пульта
• Контроль доступа к оборудованию - активация по кнопке с сохранением состояния
• Интеграция в системы умного дома типа KNX, где используются импульсные выходы

Практические советы

• При установке в щите убедитесь, что рядом достаточно места для вентиляции - нагрев при 16 А может достигать 50 C
• Проверьте полярность управляющего сигнала перед первым включением - помеченные выводы (+/-) на корпусе должны совпадать с подводом
• Для долговечности не подключайте мощные индуктивные нагрузки (электромоторы, соленоиды) без гашения дуги - используйте параллельную RC-цепь
• Если реле работает в условиях частых включений, выбирайте модели с увеличенным ресурсом - этот экземпляр рассчитан на ~100 000 операций
• При замене старого реле - сравните ширину (35 мм) и тип контактов - другие модели серии 13 могут иметь 2NO или 1CO
