Модульное твердотельное реле; выход 5А (60…240В АС); питание 110...240В AC; Функция "Произвольн.включ."; ширина 17.5мм; степень защиты IP20 FINDER 770182308051 77.01.8.230.8051

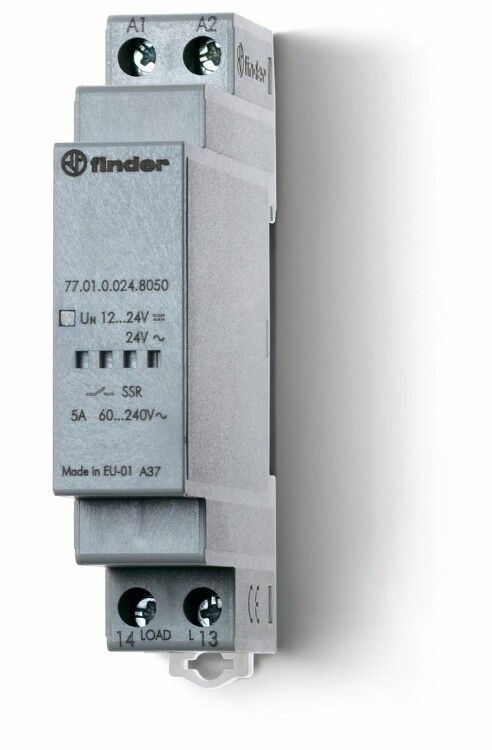

Реле модульное твердотельное Finder 77.01.8.230.8051 - бесконтактное устройство для коммутации нагрузок переменного тока в распределительных щитах. Подходит для частых включений, где важна долговечность и отсутствие механического износа.

Назначение и область применения

Реле модульное твердотельное Finder 77.01.8.230.8051 используется для управления нагрузками до 5 А переменного тока в системах автоматизации. Отличается от обычных реле тем, что не имеет движущихся деталей - переключение происходит за счет полупроводниковых элементов. Это делает его идеальным для задач, требующих высокой надежности и частого циклирования: управление нагревательными элементами, насосами, светильниками, маломощными двигателями на конвейерах и станках.

Технические характеристики

• Номинальный ток нагрузки: 5 А (переменный ток)
• Напряжение питания: 110–240 В AC (работает в широком диапазоне, включая 230 В)
• Выходное напряжение: 60–240 В AC
• Пиковый импульсный ток: до 300 А (кратковременно, при запуске индуктивных нагрузок)
• Ширина корпуса: 17,5 мм (стандартный модуль для DIN-рейки)
• Количество выходных контактов: один (НО - нормально открытый)
• Функция: произвольное включение (включение при подаче сигнала на вход, выключение - при его снятии)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный и холодный климат, допускается повышенная влажность)
• Способ установки: монтаж на DIN-рейку 35 мм

Совместимость и монтаж

Реле модульное твердотельное Finder 77.01.8.230.8051 совместимо со всеми стандартными DIN-рейками. Для подключения используются зажимы на передней панели: два для входа (питание 110–240 В AC), два для выхода (нагрузка 60–240 В AC). Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж не требует специальных инструментов - достаточно защелкнуть реле на рейку и затянуть винты. Обязательно соблюдайте полярность при подключении входа - хотя реле работает с переменным током, внутренняя схема чувствительна к правильному подводу управляющего сигнала.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность и требования к коммутационным аппаратам. Сертификация гарантирует соответствие требованиям по электробезопасности, термостойкости и механической прочности. Применяется в промышленных и бытовых системах, где требуется сертифицированное оборудование.

Преимущества

• Отсутствие механических контактов - исключает искрение, износ и скачки напряжения при переключении
• Высокая скорость переключения - подходит для ШИМ-регулирования и частых циклов (до 1000 включений/выключений в минуту)
• Низкий уровень ЭМИ - не создает помех радиоэлектронной аппаратуре
• Долгий срок службы - более 1 млн циклов при номинальной нагрузке
• Узкий профиль - экономия места в щите благодаря ширине 17,5 мм

Ограничения применения

• Не предназначено для постоянного тока (DC) - только переменный ток (AC)
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных помещениях, на улице или в условиях с высокой запылённостью
• При работе с индуктивными нагрузками (например, катушки, трансформаторы) возможны броски напряжения; рекомендуется применять RC-демпфер или TVS-диод
• Не подходит для нагрузок выше 5 А - даже кратковременные пики свыше 300 А должны быть очень короткими (менее 10 мс)
• Чувствителен к перегреву - при плотном расположении нескольких реле в щите необходима принудительная вентиляция или достаточный воздушный зазор

Примеры использования

• Управление тепловой завесой в торговом центре
• Включение/выключение LED-освещения в офисе через PLC
• Коммутация нагревателей в термокамере
• Автоматический контроль работы вентилятора в электрощите
• Запуск маломощного насоса в системе орошения

Практические советы

• При использовании с индуктивной нагрузкой (двигатели, реле, соленоиды) обязательно установите внешний демпфер (RC-цепочка 100 Ом × 0,1 мкФ) параллельно выходу реле - это продлит срок службы устройства
• Убедитесь, что напряжение сети находится в пределах 110–240 В AC - при просадках ниже 60 В реле может не включиться
• Для проверки работоспособности используйте тестер: между входными клеммами должно быть сопротивление около 1–5 кОм, между выходными - бесконечность при отключенном входе
• Не закрывайте реле крышками или другими компонентами, если щит не вентилируется - перегрев снижает надежность
• При замене старого механического реле на твердотельное - учтите, что твердотельное не имеет гальванической развязки между входом и выходом, поэтому не применяйте его там, где нужна изоляция цепей управления и нагрузки
