Модульные контакторы 20А, 1 NO - 22.21.8.024.4000 FINDER 222180244000

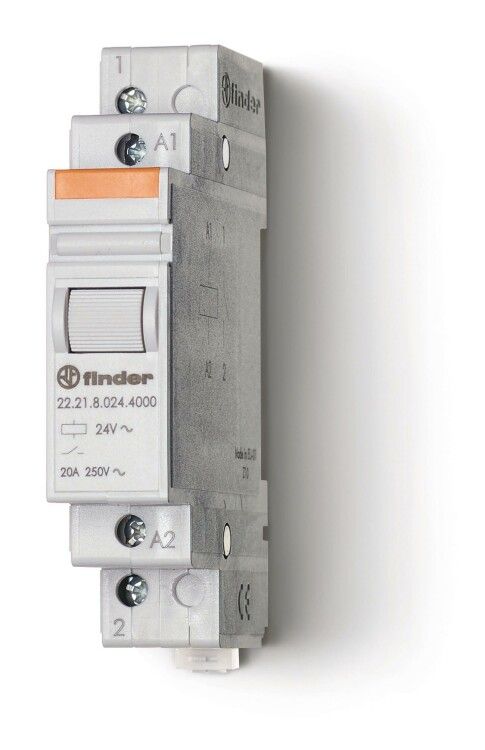

Контактор модульный Finder 22.21.8.024.4000 - компактное устройство для коммутации однополюсной нагрузки до 20 А в цепях переменного тока 24 В. Подходит для автоматизации оборудования на DIN-рейке, особенно там, где важна надёжность и безопасность контактов из серебро-оксидного сплава.

Назначение и область применения

Контактор модульный Finder 22.21.8.024.4000 предназначен для удалённого включения и выключения электрических нагрузок через управляющий сигнал 24 В переменного тока. Он используется в системах автоматизации: управление освещением, насосами, нагревательными элементами, маломощными двигателями и другим оборудованием, работающим от однофазной сети. Устройство применяется в щитах управления промышленным и бытовым назначением, где требуется частое переключение без механического воздействия.

Технические характеристики

• Номинальный ток: 20 А - способен коммутировать нагрузку до 1000 Вт при 24 В AC
• Напряжение катушки управления: 24 В переменного тока (AC)
• Количество нормально открытых контактов: 1 (1NO)
• Силовые полюса: один - для подключения одной фазы
• Подключение силовой цепи: винтовые зажимы, рассчитанные на кабель до 25 мм2
• Ширина: 17,5 мм - занимает один модуль DIN-рейки
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95%
• Контакты: изготовлены из AgSnO₂ (серебро-оксид олова) - устойчивы к свариванию и эрозии
• Норматив: EN 61095-2009

Совместимость и монтаж

Контактор модульный Finder 22.21.8.024.4000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхней части рейки и опустить до фиксации. Подключение проводов осуществляется винтовыми зажимами - затягивать следует усилием 0,5–0,7 Нм, чтобы избежать повреждения контактных площадок. Управление происходит через катушку 24 В AC; для работы необходим источник постоянного сигнала, например, PLC, реле времени или кнопочная станция. Контактная группа не имеет возвратной пружины - остаётся в состоянии после снятия напряжения с катушки.

Безопасность и стандарты

Контактор соответствует европейскому стандарту EN 61095-2009, который регламентирует требования к электромагнитным контакторам. Отсутствие кадмия в материалах контактов делает изделие экологически безопасным и совместимым с директивами RoHS. Защита IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает герметичность - не используйте в сырых или запылённых средах без дополнительной защиты.

Преимущества

• Контакты AgSnO₂ обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Компактный формат (1 модуль) экономит место в распределительном щите
• Наличие кнопки проверки позволяет тестировать работу контакта без подачи напряжения на нагрузку
• Низкая потребляемая мощность катушки - 24 В AC снижает требования к источнику управления
• Работает в широком диапазоне температур, что важно для неотапливаемых помещений

Ограничения применения

• Не предназначена для коммутации постоянного тока - только переменный (AC)
• IP20 не допускает использование во влажных, пыльных или агрессивных средах без бокса или крышки
• Один силовой полюс - нельзя использовать для трёхфазных нагрузок
• Максимальная мощность нагрузки - 1000 Вт; превышение вызывает перегрев и выход из строя
• Не рекомендован для частого включения/выключения более 1200 раз в час - возможен износ контактов

Примеры использования

• Управление светильниками в производственных помещениях через PLC
• Включение тепловентилятора в автоматическом режиме по сигналу термостата
• Коммутация насоса в системе водоснабжения с использованием реле давления
• Запуск маломощного конвейера в пищевой промышленности

Практические советы

• При подборе контактора убедитесь, что напряжение катушки точно соответствует вашему управляющему сигналу - 24 В AC, а не DC
• Для защиты от скачков напряжения на катушку рекомендуется установить варистор или RC-цепочку параллельно катушке
• Проверьте сечение кабеля: максимальное 25 мм2 - меньшие значения можно использовать без проблем, большие требуют переходника
• Из-за отсутствия механической блокировки не используйте этот контактор как замену рубильнику - он не предназначен для ручного отключения под нагрузкой
• При сборке щита соблюдайте минимальный зазор между контактами других устройств - хотя IP20 защищает от прикосновений, близко расположенные токоведущие части могут вызвать пробой при повышенной влажности
