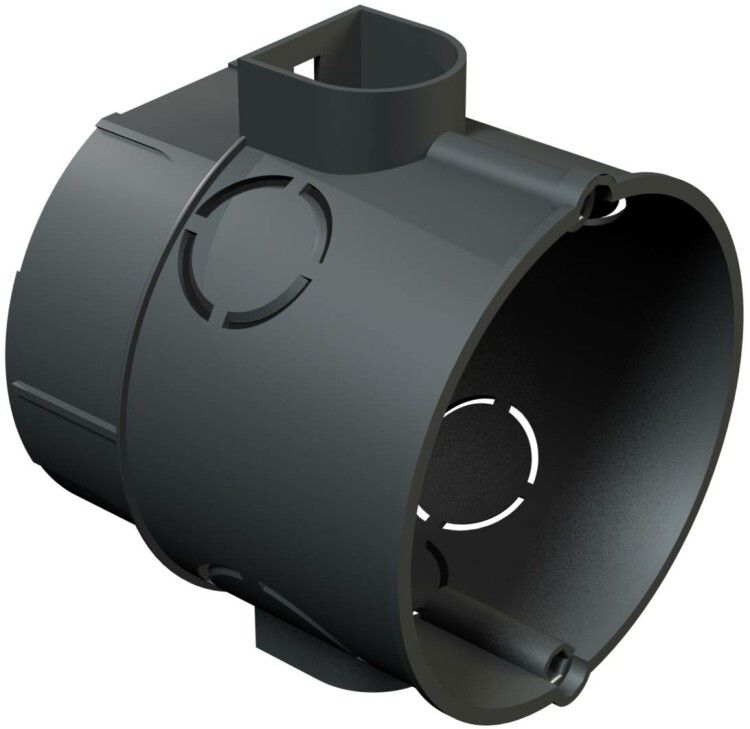

Монтажная коробка 60 мм / H60 (UG VD) | 2003019 OBO Bettermann

Монтажная коробка установочная Ø60 мм / H60 мм от OBO BETTERMANN (артикул 2003019) - это надежная одинарная круглая коробка из полистирола для скрытой установки электрооборудования в стене. Подходит для монтажа одного устройства с использованием винтового или распорного крепления, обеспечивает доступ к проводам через 13 патрубков и соответствует требованиям стандарта DIN 49 073-1.

Назначение и область применения

Монтажная коробка установочная Ø60 мм / H60 мм предназначена для скрытой установки в стены из бетона, гипсокартона или штукатурки. Она служит основанием для крепления выключателей, розеток, модулей автоматики и других устройств. Коробка используется в жилых, офисных и промышленных объектах там, где требуется компактное и безопасное размещение электротехнических элементов внутри стены.

Технические характеристики

• Диаметр: 60 мм
• Высота: 60 мм
• Форма: Круглая
• Материал: Полистирол - легкий, устойчивый к механическим воздействиям и химически стабильный
• Степень защиты: IP20 - защита от контакта с пальцами и твердыми предметами, но не от воды
• Количество входов: 13 - для прокладки кабелей и труб
• Количество устройств: 1 - рассчитана на установку одного модуля (розетка, выключатель и т.п.)
• Цвет: Черный
• Тип патрубков: U-образные - обеспечивают удобный вывод проводов под углом
• Расстояние между точками крепления: 60 мм
• Тип крепления: Винт (саморезы 3,2 мм) или распорка
• Исполнение: Одинарная - не сочетается с другими коробками в одном корпусе
• Обозначение производителя: UG 60 VD

Совместимость и монтаж

Коробка совместима с любыми стандартными монтажными рамками и лицевыми пластинами, имеющими крепление на 60 мм. Для монтажа:

• Установите коробку в подготовленную нишу в стене.
• Закрепите её с помощью двух винтов 3,2 мм (ввинчиваются в предварительно просверленные отверстия) или распорных механизмов - в зависимости от типа стены.
• Подведите кабели через один из 13 U-образных патрубков - они позволяют менять направление провода без резких изгибов.
• Фиксация осуществляется за счет специальной муфты с защелкой, которая исключает случайное перекручивание коробки при затяжке крепежа - согласно DIN 49 073-1.

Глубина коробки достаточна для размещения большинства бытовых и промышленных модулей. Убедитесь, что внутренний объем позволяет свободно расположить все соединения без перегрузки.

Безопасность и стандарты

Монтажная коробка установочная Ø60 мм / H60 мм соответствует стандарту DIN 49 073-1, который регламентирует размеры, прочность и методы крепления установочных коробок. Защита IP20 гарантирует безопасность от случайного прикосновения к токоведущим частям, однако коробка не предназначена для влажных помещений или открытых зон. Отсутствие защитного покрытия требует осторожной работы при резке или сверлении - материал легко царапается.

Преимущества

• U-образные патрубки снижают риск повреждения изоляции кабеля при прокладке
• Фиксирующая защелка муфты предотвращает проворачивание при затяжке крепежа - особенно важно при работе в труднодоступных местах
• Широкий набор входов (13) позволяет использовать несколько кабельных трасс без необходимости дополнительных решений
• Совместимость с двумя типами крепления (винт + распорка) делает коробку универсальной для различных типов стен
• Полистирол - материал, не поддерживающий горение, с хорошей электрической изоляцией

Ограничения применения

• Не применяйте в помещениях с высокой влажностью (ванная, баня, подвал) - IP20 не обеспечивает защиту от влаги
• Не используйте для установки мощных устройств, требующих теплоотвода - полистирол плохо проводит тепло
• Не допускается использование в условиях постоянных ударных нагрузок или вибраций - материал хрупкий
• Не рекомендовано применение в системах с металлическими рукавами - отсутствует экранирование
• Не подходит для многократного демонтажа - при частом извлечении крепежа возможна деформация резьбы

Примеры использования

• Установка одиночной розетки в спальне или гостиной
• Монтаж выключателя света в коридоре
• Размещение терморегулятора системы теплого пола
• Интеграция модуля управления освещением в панель управления
• Подключение сигнализационных устройств в офисном помещении

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 60 мм, чтобы коробка полностью вошла без выпирания
• При использовании винтового крепления выбирайте саморезы длиной 25–30 мм - этого достаточно для плотного удержания в бетоне или кирпиче
• Если планируете прокладывать много кабелей - используйте патрубки с противоположных сторон, чтобы избежать перегрева и перегиба
• Не забудьте закрыть неиспользуемые отверстия заглушками - даже при IP20 это снижает риск попадания пыли
• При замене старой коробки - сравните диаметр 60 мм с новой; если стена уже имеет отверстие другого размера, потребуется доработка
• Артикул 2003019 - это часть серии VBS от OBO BETTERMANN, поэтому совместим с другими элементами этой линейки для унифицированного монтажа
