Монтажная пластина из оцинк. стали 206х172 мм, для коробок 239х202 мм | 653014 DKC ДКС

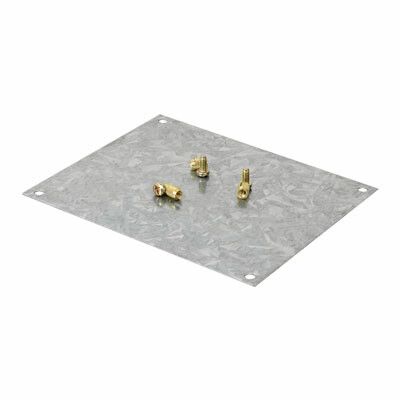

Монтажная пластина из оцинкованной стали 206х172 мм для коробок 239х202 мм от DKC (ДКС), артикул 653014, предназначена для фиксации оборудования внутри металлических ответвительных коробок серии Cosmec. Она обеспечивает жесткую базу для крепления устройств, таких как реле, контакторы или модули автоматики, в условиях повышенной влажности, пыли и механических нагрузок.

Назначение и область применения

Монтажная пластина из оцинкованной стали 206х172 мм для коробок 239х202 мм применяется исключительно для внутреннего крепления электрооборудования в металлических ответвительных коробках серии Cosmec. Подходит для установки в помещениях и на открытых площадках, где требуется защита от влаги, пыли и химических воздействий. Часто используется в системах управления промышленными станками, конвейерами, освещением и распределительными щитами.

Технические характеристики

• Материал: оцинкованная сталь - устойчива к коррозии и долговечна в агрессивных средах
• Габариты: 206 × 172 мм - точно соответствует требованиям для установки в коробки 239 × 202 мм
• Цвет: светло-серый - совпадает с цветовой гаммой корпусов Cosmec
• Количество отверстий: 4 - предварительно просверлены для быстрого крепления
• Тип покрытия: цинкование - защищает от ржавчины даже при повреждении поверхности

Совместимость и монтаж

Пластина рассчитана исключительно на установку в ответвительные коробки Cosmec размером 239×202 мм. Установка выполняется внутри коробки: пластину фиксируют с помощью винтов и забивных втулок, входящих в комплект. Отсутствие необходимости сверлить отверстия снижает время монтажа. Не подходит для коробок других размеров или серий. Для правильной работы важно, чтобы глубина коробки позволяла разместить установленное оборудование без перекоса.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям к электромонтажным элементам в промышленной среде. Цинковое покрытие обеспечивает соответствие нормам по защите от коррозии в соответствии с ГОСТ 14918. Применяется в системах, соответствующих IEC 61439 и ГОСТ Р 50030.2. Напряжение и ток не регулируются самой пластиной - она является лишь несущим элементом.

Преимущества

• Уже готовые отверстия - экономят время при сборке, не требуют дополнительного сверления
• Оцинкованная сталь - выдерживает длительную эксплуатацию в сырых и запыленных зонах
• Стандартный размер - гарантированная совместимость с коробками Cosmec без адаптаций
• Комплект крепежа в комплекте - не нужно докупать винты и втулки отдельно
• Не проводит ток - безопасна при работе рядом с токоведущими частями

Ограничения применения

• Не предназначен для установки вне коробок - не служит самостоятельным крепежом
• Не подходит для коробок другого размера - даже небольшое отличие (например, 230×195 мм) делает установку невозможной
• Не рекомендуется использовать в средах с постоянным воздействием кислотных паров или солевых растворов - цинк может разрушаться при длительном контакте
• Не заменяет термостойкий или взрывозащищенный крепеж - для экстремальных условий нужны специализированные решения

Примеры использования

• Фиксация реле времени и контакторов внутри распределительной коробки на производстве
• Установка модулей автоматики в коробке на фасаде торгового центра
• Крепление преобразователей частоты в шкафу на объекте водоснабжения
• Монтаж сигнализаторов уровня в коробке на улице рядом с насосной станцией

Практические советы

• Перед монтажом проверьте, что внутренние размеры коробки действительно подходят под 239×202 мм - иногда допуски могут быть меньше заявленных
• Используйте только винты и втулки из комплекта - другие крепежи могут иметь неверную резьбу или длину
• Если планируете монтировать тяжелое оборудование, убедитесь, что стенки коробки достаточно толстые - пластина передает нагрузку на них
• При использовании в агрессивной среде периодически осматривайте край пластины - там чаще всего начинается коррозия при повреждении цинка
• Не используйте эту пластину вместо основного крепления к стене - она работает только внутри коробки Cosmec
