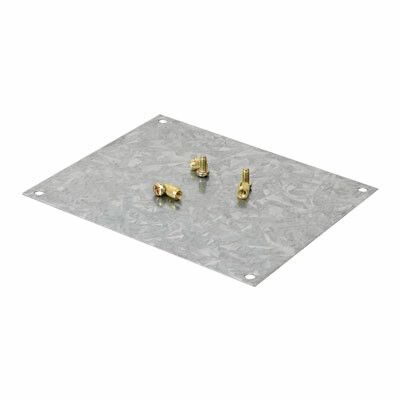

Монтажная пластина из оцинк. стали 349х260 мм, для коробок 392х298 мм | 653016 DKC ДКС

Монтажная пластина из оцинкованной стали 349x260 мм для коробок 392x298 мм от DKC (ДКС) - элемент крепления для внутреннего монтажа оборудования внутри металлических ответвительных коробок серии Cosmec. Подходит для промышленных и коммерческих объектов, где требуется жесткая фиксация устройств в защищённых корпусах.

Назначение и область применения

Монтажная пластина из оцинкованной стали 349x260 мм для коробок 392x298 мм предназначена для установки аппаратуры - автоматических выключателей, реле, контакторов, модулей управления - внутрь металлических ответвительных коробок серии Cosmec. Она обеспечивает прочную и стабильную базу, предотвращая люфт и вибрации оборудования. Применяется в распределительных щитах, на производствах, в системах автоматизации, в зонах с повышенной влажностью или риском механических повреждений.

Технические характеристики

• Размеры пластины: 349 × 260 мм
• Подходит для коробок габаритом 392 × 298 мм
• Материал: оцинкованная сталь
• Цвет: светло-серый
• Количество отверстий для крепления: 4
• Тип покрытия: цинкование (защита от коррозии)

Совместимость и монтаж

Пластина совместима исключительно с ответвительными коробками Cosmec размером 392×298 мм. Установка происходит внутри коробки: пластину фиксируют к её стенкам с помощью винтов и забивных втулок, входящих в комплект. Отверстия расположены по углам - это позволяет равномерно распределить нагрузку. Для монтажа достаточно обычного шуруповёрта. Не требует сверления коробки - все крепёжные точки уже предусмотрены конструкцией.

Преимущества

• Высокая механическая прочность благодаря толщине оцинкованной стали
• Устойчивость к коррозии - цинковое покрытие защищает от влаги и химически активных сред
• Готовые отверстия и комплект крепежа снижают время установки
• Не деформируется под весом тяжёлых устройств
• Экономит место внутри коробки - плоский профиль не занимает лишний объем

Ограничения применения

• Не подходит для коробок других размеров - даже небольшое отличие в габаритах (например, 390×295 мм) делает установку невозможной
• Не предназначен для наружного монтажа - работает только внутри закрытой коробки
• Не заменяет основную раму или DIN-рейку - служит лишь вспомогательной платформой
• Не рекомендовано использовать в условиях постоянного контакта с открытыми кислотами или щелочами - цинк может разрушаться при длительном воздействии

Примеры использования

• Фиксация автоматического выключателя внутри коробки Cosmec на производственной линии
• Установка модуля PLC в распределительной коробке на складе с высокой влажностью
• Крепление реле контроля напряжения в щите на фасаде торгового центра
• Интеграция терморегулятора в коробку системы вентиляции

Практические советы

• Перед монтажом проверьте точное соответствие размеров коробки и пластины - 392×298 мм должны точно соответствовать внутренним габаритам корпуса
• Забивные втулки необходимо правильно вставить до упора - иначе винт будет болтаться
• Если оборудование тяжёлое (более 5 кг), дополнительно убедитесь, что сама коробка Cosmec рассчитана на такой вес
• При использовании в агрессивных средах (цеха с маслом, кислотами) регулярно осматривайте поверхность пластины - при появлении белого налёта (коррозии цинка) замените деталь
• Монтажная пластина из оцинкованной стали 349x260 мм для коробок 392x298 мм от DKC (ДКС) - часть системы Cosmec; используйте другие элементы этой же серии для гарантии совместимости
