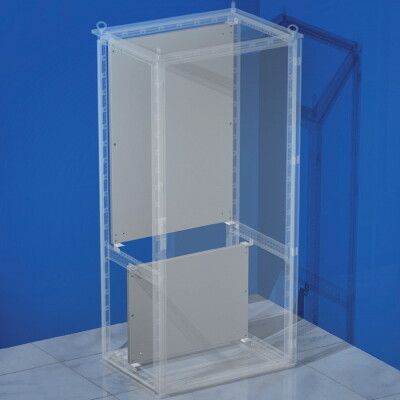

Монтажная плата, частичная, высота 595мм, для шкафов DAE/CQE Ш=800мм | R5PCPE68 DKC ДКС

Плата монтажная частичная, высота 595 мм, для шкафов DAE/CQE/CAE/RAM BLOCK, ширина 800 мм DKC - элемент крепления оборудования внутри шкафов серии RAM block. Предназначена для фиксации устройств автоматизации, релейной защиты и контроля, обеспечивает жесткую и стабильную установку в условиях промышленного использования.

Назначение и область применения

Плата используется для монтажа электронного, электромеханического и силового оборудования внутри шкафов серии RAM block. Подходит для размещения модулей автоматики, контакторов, реле, преобразователей частоты, блоков питания и других компактных устройств. Применяется в системах управления промышленными станками, конвейерами, насосными и вентиляционными установками.

Технические характеристики

• Высота: 595 мм
• Ширина: 800 мм
• Тип изделия: плата монтажная частичная
• Перфорация: есть - отверстия для крепления болтами и крепежными планками
• Материал: сталь
• Защитное покрытие: оцинкованное (двухстороннее)
• Цвет: серебристый

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM block от DKC, а также с моделями DAE, CQE и CAE, имеющими одинаковые габариты и систему крепления. Устанавливается на направляющие профили внутри шкафа с помощью стандартных крепежных элементов системы. Перфорированные отверстия позволяют фиксировать оборудование с шагом 25 мм. Для точной установки рекомендуется использовать комплектные крепежные планки и зажимы, входящие в ассортимент RAM block.

Безопасность и стандарты

Плата соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в рамках системы RAM block. Оцинкованное покрытие защищает от коррозии в средах с повышенной влажностью. Совместима с шкафами класса защиты IP65–IP66, однако сама плата не является элементом герметизации - её функция - нести нагрузку, а не обеспечивать изоляцию.

Преимущества

• Увеличенная площадь поверхности (595×800 мм) позволяет разместить крупногабаритное оборудование одним блоком
• Оцинкованное покрытие снижает риск коррозии даже при длительном использовании в сырых помещениях
• Перфорация стандартизирована - совместима с большинством промышленных крепежных решений
• Изготовлена из стали толщиной, соответствующей прочностным требованиям шкафов RAM block (до 1,5 мм)

Ограничения применения

• Не предназначена для самостоятельного крепления - требует наличия шкафа серии RAM block, DAE, CQE или CAE
• Не выдерживает значительные динамические нагрузки (удары, вибрация выше нормы) - должна быть закреплена на жестком основании
• Не имеет собственной степени защиты IP - не заменяет корпус шкафа
• Не подходит для установки в шкафы других производителей, даже при совпадении габаритов

Примеры использования

• Фиксация частотных преобразователей на конвейерной линии
• Размещение PLC-блоков и релейных модулей в распределительном щите на заводе
• Установка блоков управления насосами в водопроводных станциях
• Монтаж терморегуляторов и датчиков температуры в холодильных камерах

Практические советы

• Проверьте перед монтажом, что ширина шкафа точно соответствует 800 мм - отклонение более +-2 мм затруднит установку
• Используйте только оригинальные крепежные планки DKC - они обеспечивают равномерное распределение нагрузки
• При установке тяжелых устройств (более 20 кг) дополнительно закрепите плату к боковым стенкам шкафа
• Не используйте пластиковые хомуты для крепления проводов прямо на перфорацию - это может деформировать край отверстия
• При необходимости удлинения - комбинируйте с другими платами серии RAM block через специальные переходники
