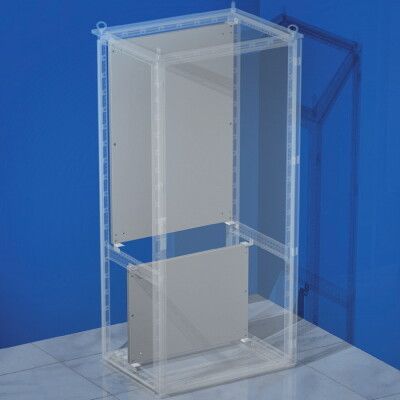

Монтажная плата H=795мм частичн. - R5PCPE88 ДКС

Плата монтажная частичная, высота 795 мм, для шкафов DAE/CQE, RAM BLOCK CAE/CQE, ширина 800 мм DKC - элемент крепления оборудования внутри шкафов серии RAM BLOCK от DKC. Подходит для установки реле, модулей автоматики и других устройств в промышленных системах управления.

Назначение и область применения

Плата предназначена для фиксации электронного и электрооборудования внутри шкафов серии RAM BLOCK от DKC. Используется там, где требуется гибкая организация внутреннего пространства: в системах автоматизации, релейной защиты, контроля технологических процессов. Применяется на заводах, в насосных станциях, на конвейерах и в распределительных пунктах.

Технические характеристики

• Тип изделия: плата монтажная частичная
• Высота: 795 мм
• Ширина: 800 мм
• Материал: сталь
• Защитное покрытие: оцинкованное (двухстороннее)
• Цвет: серебристый
• Перфорация: есть - для крепления болтами, самонарезающими винтами или крепёжными планками

Совместимость и монтаж

Плата совместима исключительно со шкафами серии RAM BLOCK от DKC, предназначенными для установки в рамках систем DAE/CQE. Установка требует наличия направляющих профилей или крепёжных уголков, входящих в комплект аксессуаров RAM BLOCK. Перфорированные отверстия позволяют фиксировать оборудование с шагом 25 мм. Монтаж осуществляется с помощью стандартных крепёжных элементов M4–M6. Не рекомендуется использовать с другими типами шкафов - несовпадение крепёжных точек и габаритов может привести к некорректному расположению оборудования.

Безопасность и стандарты

Плата изготовлена из оцинкованной стали, что соответствует требованиям к коррозионной стойкости в условиях повышенной влажности. Совместно с корпусами RAM BLOCK обеспечивает уровень защиты IP65/IP66 за счёт целостности всей системы. Соответствует нормам безопасности для промышленного оборудования согласно ГОСТ Р 51321.1 и IEC 61439.

Преимущества

• Оцинкованное покрытие защищает от коррозии даже при длительном контакте с влагой и химически активной средой
• Перфорация позволяет легко адаптировать расположение оборудования без сверления
• Изготовлена из стали толщиной, совместимой с конструкцией шкафов RAM BLOCK - обеспечивает жесткую фиксацию тяжёлых устройств
• Серебристый цвет не влияет на теплопередачу и не требует дополнительной подготовки поверхности перед монтажом

Ограничения применения

• Не используется вне шкафов серии RAM BLOCK - не имеет собственной рамы или креплений к стене
• Не рассчитана на нагрузку выше 30 кг равномерно распределённой массы - превышение может вызвать деформацию
• Не подходит для установки в открытых помещениях без корпуса - не имеет степени защиты самостоятельно
• Не допускается использование с крепёжными элементами большего диаметра, чем M6 - риск повреждения перфорации

Примеры использования

• Установка релейных блоков в шкафу управления насосной станцией
• Фиксация PLC-модулей и терминалов в системе автоматизации конвейера
• Размещение преобразователей частоты и датчиков температуры в распределительном щите
• Монтаж коммуникационных интерфейсов в шкафах DAE/CQE на объектах ЖКХ

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и на направляющих профилях - они должны точно совпадать
• Для тяжёлого оборудования используйте минимум четыре точки крепления - по углам платы
• Не затягивайте крепёж слишком сильно - оцинкованное покрытие может треснуть при перегрузке
• При необходимости замены оборудования - можно демонтировать плату без вскрытия всего шкафа, так как она крепится только к внутренним профилям
• Плата монтажная частичная, высота 795 мм, для шкафов DAE/CQE, RAM BLOCK CAE/CQE, ширина 800 мм DKC - часть единой системы; все аксессуары лучше брать из того же комплекта RAM BLOCK для гарантии совместимости
