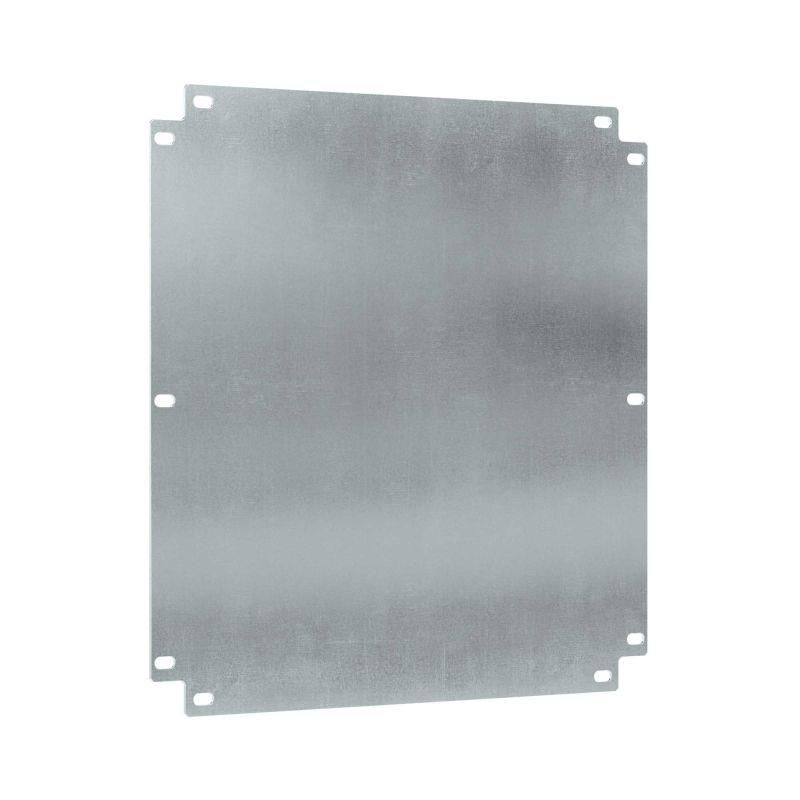

Монтажная плата для корпусов SDE, SDI ШхВ 400x400 мм | R5SDE44MP DKC ДКС

Монтажная плата для корпусов SDE, SDI ШхВ 400x400 мм от DKC (ДКС) с артикулом r5sde44mp предназначена для фиксации внутреннего оборудования внутри корпусов серии SDE и SDI. Изготовлена из оцинкованной стали, она обеспечивает прочную основу для монтажа модульных устройств в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Монтажная плата для корпусов SDE, SDI ШхВ 400x400 мм используется для крепления модульного оборудования - автоматических выключателей, реле, контакторов, преобразователей частоты и других компонентов управления. Применяется в промышленных шкафах, распределительных щитах, на объектах с жесткими условиями эксплуатации: цехах, насосных станциях, системах автоматизации.

Технические характеристики

• Формат: 400×400 мм - стандартный размер для совместимости с корпусами SDE и SDI
• Материал: сталь с оцинкованным покрытием - повышает стойкость к коррозии
• Тип изделия: монтажная плата - не является корпусом, служит внутренней опорной поверхностью
• Плотность материала: достаточна для крепления тяжелых элементов до 15 кг на равномерно нагруженную площадь

Совместимость и монтаж

Плата совместима исключительно с корпусами серий SDE и SDI от DKC. Установка осуществляется через предварительно подготовленные крепежные отверстия в боковых стенках корпуса. Для монтажа используются самонарезающие винты M4 или M5, рекомендованные производителем. Плита имеет перфорацию под стандартные DIN-рейки и крепежные отверстия под болтовые соединения. Не требует сверления - все отверстия уже выполнены.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию в закрытых помещениях согласно ГОСТ Р 51321.1. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлическими деталями. Не содержит токсичных материалов, безопасно для работы в помещениях с людьми.

Преимущества

• Увеличивает жесткость корпуса - предотвращает деформацию при установке тяжелого оборудования
• Оцинкованное покрытие защищает от ржавчины даже при длительном воздействии влаги
• Равномерное распределение нагрузки - снижает риск повреждения компонентов из-за вибраций
• Готовый формат 400×400 мм - экономит время на проектирование и сборку

Ограничения применения

• Не предназначен для наружной установки - не имеет IP-защиты
• Не совместим с корпусами других серий (например, SDA, SDB)
• Не рассчитана на установку мощных тепловыделяющих устройств без дополнительного охлаждения
• Запрещено использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - оцинковка не выдерживает агрессивной химической среды

Примеры использования

• Управление насосными станциями - крепление реле времени, терморегуляторов
• Автоматизация конвейеров - установка PLC, входных/выходных модулей
• Щитовые комнаты на заводах - монтаж автоматических выключателей и счетчиков
• Оборудование для пищевой промышленности - где требуется легкая очистка и устойчивость к влажности

Практические советы

• Перед монтажом проверьте соответствие размеров платы и корпуса - 400×400 мм должны точно совпадать с внутренними габаритами SDE/SDI
• При использовании тяжелых компонентов (более 8 кг) дополнительно укрепите крепления на противоположной стороне корпуса
• Не используйте пластиковые дюбели - они не подходят для стальной плиты; применяйте только метизы с металлической резьбой
• При необходимости можно дополнять плату дополнительными кронштейнами или DIN-рейками, но не перегружайте ее более чем на 15 кг общей массы
• При замене старой платы - сохраните оригинальные отверстия для крепления, чтобы не нарушить герметичность корпуса
