Плата монтажная релейного отсека Ш=400 В=400 | R5RCB40 DKC ДКС

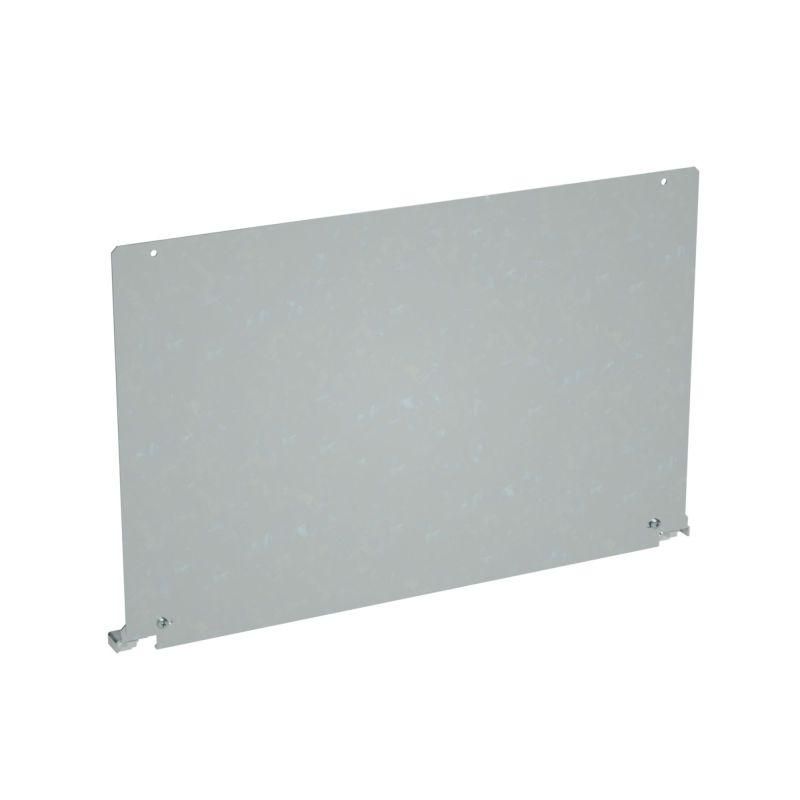

Плата монтажная релейного отсека Ш400 В400 DKC - это металлическая основа для компактной и надёжной фиксации реле и других элементов управления в распределительном шкафу. Продукт из серии RAM power от бренда DKC предназначен для организованного монтажа между автоматическим выключателем и верхней шинной трассой, обеспечивая удобный доступ и безопасную коммутацию.

Назначение и область применения

Плата монтажная релейного отсека Ш400 В400 DKC используется для создания отдельного секционированного пространства внутри электрощита, где располагаются реле, таймеры, контакторы и другие устройства вторичной цепи. Она устанавливается между воздушным автоматическим выключателем (обычно сверху) и верхней шинной трассой, позволяя отделить силовые и управляющие цепи. Подходит для шкафов шириной 400 мм, что делает её идеальной для типовых промышленных щитов среднего размера.

Технические характеристики

• Размеры: ширина 400 мм, высота 400 мм
• Материал: сталь оцинкованная - устойчива к коррозии, подходит для помещений с повышенной влажностью
• Тип изделия: крепежная плата, не является корпусом - требует внешних креплений
• Совместима со стандартными DIN-рейками и креплениями для реле

Совместимость и монтаж

Плата монтажная релейного отсека Ш400 В400 DKC крепится к стенкам шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Установка выполняется горизонтально на уровне, соответствующем нижнему краю верхней шинной трассы. Для монтажа оборудования используются стандартные DIN-рейки, которые фиксируются на поверхности платы. Обязательно проверьте наличие достаточного зазора между платой и автоматическим выключателем - рекомендуется минимум 50–80 мм для свободного открывания крышки автомата.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что соответствует требованиям к электроустановкам в условиях промышленной среды. Хотя плата не имеет собственной степени защиты IP, она служит механической опорой для устройств, уже имеющих сертификаты безопасности. Монтаж должен проводиться в соответствии с ПУЭ и ГОСТ Р 51321.1.

Преимущества

• Оцинкованная сталь обеспечивает долгий срок службы даже в условиях запылённости и перепадов температур
• Чёткий габарит 400×400 мм позволяет легко интегрировать плату в стандартизированные шкафы
• Упрощает обслуживание - все реле находятся в одном доступном месте, вне зоны силовых клемм
• Не требует сложной сборки - готова к использованию сразу после установки в шкаф

Ограничения применения

• Не предназначена для установки в шкафы шириной менее 400 мм - не поместится
• Не защищает оборудование от пыли и влаги - должна применяться только внутри закрытых шкафов
• Не содержит встроенных креплений для DIN-реек - необходимо использовать отдельные рейки и крепеж
• Не рассчитана на прямую нагрузку - не следует крепить тяжёлое оборудование без дополнительной поддержки

Примеры использования

• Промышленные станки с системой управления на базе PLC - реле контроля температуры, давления, времени
• Конвейерные системы - управление пускателями, сигнализацией, аварийными остановами
• Щиты автоматизации насосных станций - реле уровня, термореле, временные задержки
• Шкафы распределения энергии в жилых комплексах - модульные устройства защиты и контроля

Практические советы

• Перед монтажом проверьте, чтобы плата монтажная релейного отсека Ш400 В400 DKC не перекрывала выводы автоматического выключателя - это затруднит замену
• Используйте пластиковые или изолирующие вставки при проходе проводов через отверстия в плате - снижает риск повреждения изоляции
• Для больших массивов реле добавьте дополнительные поперечные перемычки или рамы - увеличивает жёсткость конструкции
• При работе с несколькими платами одного типа (например, в многосекционных шкафах) используйте одинаковый шаг крепления - упрощает сервис и диагностику
• Артикул r5rcb40 - сохраните его при заказе запасных частей; аналоги от других брендов могут отличаться по расположению крепёжных отверстий
