Плата монтажная релейного отсека Ш=400 В=500 | R5RCB405 DKC ДКС

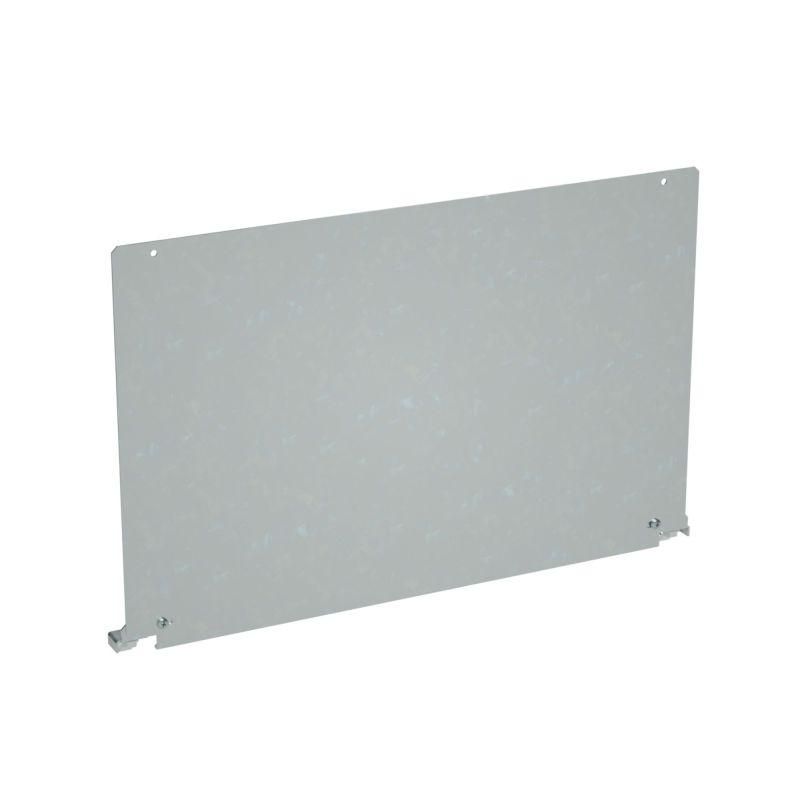

Плата монтажная релейного отсека Ш400 В500 DKC - это металлическая основа для фиксации реле и других элементов управления внутри распределительного шкафа. Продукт из серии RAM power от бренда DKC предназначен для организованного монтажа в шкафах шириной 400 мм, обеспечивая надёжную связь между автоматическим выключателем и верхней шинной трассой.

Назначение и область применения

Плата монтажная релейного отсека Ш400 В500 DKC используется для создания отдельного пространства внутри электрошкафа, где располагаются реле, таймеры, контакторы и другие коммутационные устройства. Она устанавливается между воздушным автоматическим выключателем и верхней шинной трассой, позволяя отделить силовые цепи от цепей управления. Подходит для шкафов шириной 400 мм - типичный размер для промышленных щитов на заводах, в системах автоматизации и на объектах ЖКХ.

Технические характеристики

• Ширина: 400 мм - соответствует стандартному шагу монтажных направляющих в шкафах этой габаритной категории
• Высота: 500 мм - позволяет разместить до 8–10 стандартных модульных устройств высотой 50–60 мм
• Материал: сталь - обеспечивает механическую прочность и возможность заземления через корпус шкафа
• Тип комплекта: набор крепежных деталей - включает болты, гайки, шайбы и кронштейны для фиксации платы и оборудования

Совместимость и монтаж

Плата совместима со стандартными DIN-рейками и крепится к стенкам шкафа с помощью предложенного комплекта крепежа. Установка выполняется горизонтально - плита ориентирована так, чтобы оборудование было доступно для обслуживания спереди. Для правильного монтажа важно соблюдать зазор между нижним краем платы и автоматическим выключателем - рекомендуется минимум 50 мм для свободного прохода проводов. Крепление к задней стенке шкафа допускается только при наличии жесткой конструкции - деформация стенки может повредить контактные группы реле.

Безопасность и стандарты

Изделие изготовлено из стали и не требует специальной изоляции - безопасность обеспечивается за счёт правильного заземления всей конструкции шкафа. Соответствует требованиям ГОСТ Р МЭК 61439-1 для сборочных единиц низковольтных распределительных устройств. Отсутствие пластиковых элементов исключает риск возгорания при перегреве.

Преимущества

• Увеличивает плотность компоновки - позволяет разместить больше устройств в ограниченном пространстве
• Обеспечивает четкое разделение силовой и управляющей частей - снижает помехи и упрощает диагностику
• Поддерживает стандартизированный порядок монтажа - удобно для сервисных служб и документирования
• Не требует дополнительных инструментов для установки - весь крепёж уже в комплекте

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - отсутствует защита от внешних воздействий
• Не подходит для шкафов шириной менее 400 мм или более 500 мм - габариты жёстко привязаны к конструкции
• Не рассчитана на установку мощных аппаратов весом свыше 15 кг - требуется дополнительная опора
• Не имеет встроенной защиты от влаги или пыли - применяется только во внутренних помещениях с контролируемой средой

Примеры использования

• Автоматизация технологических линий на пищевых предприятиях
• Распределительные шкафы насосных станций и систем вентиляции
• Щиты управления лифтами и эскалаторами
• Цифровые системы контроля температуры и давления в промышленных трубопроводах

Практические советы

• Перед монтажом проверьте, что глубина шкафа достаточна для свободного открывания дверцы - плата занимает всю ширину, но не должна мешать работе замков
• Используйте цветную маркировку проводов на входе/выходе - это ускоряет поиск неисправностей при ремонте
• Не затягивайте крепёж слишком сильно - стальная плита может деформироваться, нарушая параллельность DIN-реек
• Плата монтажная релейного отсека Ш400 В500 DKC (арт. r5rcb405) идеально сочетается с другими изделиями серии RAM power - можно использовать одинаковый стиль крепления и маркировки по всему шкафу
