Монтажная плата для шкафов CAE/CQE 1800 x 300 мм - R5PCE1830 ДКС

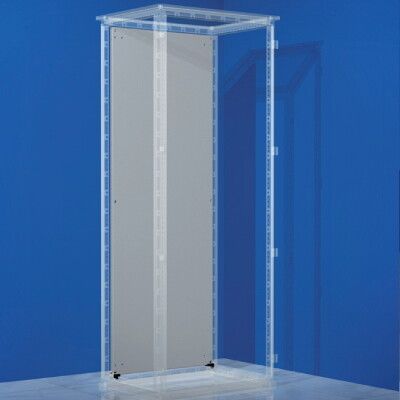

Плата монтажная для шкафов CAE/CQE/DAE/RAM BLOCK 1800x300 мм от DKC (ДКС), артикул r5pce1830, предназначена для крепления тяжелого оборудования внутри шкафов серии RAM block. Её оцинкованная стальная конструкция обеспечивает долговечность и совместимость со стандартными рамами шкафов.

Назначение и область применения

Плата монтажная используется для фиксации аппаратуры - модулей автоматизации, реле, преобразователей частоты, контроллеров и других устройств - внутри шкафов серии RAM block. Подходит для шкафов высотой 1800 мм и шириной 300 мм, таких как DAE и CQE. Применяется в промышленных системах управления, релейной защите, мониторинга и автоматизации на объектах энергетики, машиностроения, транспорта.

Технические характеристики

• Размеры: 186 мм (ширина) × 1683 мм (высота)
• Толщина материала: 3 мм
• Материал: сталь с оцинкованным покрытием
• Перфорация: есть - для крепления кронштейнов и крепежа
• Номинальная нагрузка: до 600 кг
• Соответствие стандарту: ГОСТ 50827.3-2009

Совместимость и монтаж

Плата рассчитана исключительно для шкафов серии RAM block с габаритами 1800×300 мм - модели DAE и CQE. Устанавливается вертикально на направляющие профили шкафа. Перфорированные отверстия позволяют фиксировать оборудование с помощью болтов, самонарезающих винтов или DIN-рейки. Для монтажа требуется доступ к боковым стенкам шкафа и инструмент для сверления/закручивания крепежа. Не совместима с другими сериями шкафов вне RAM block.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 50827.3-2009 - нормативу для монтажных плат в электрошкафах. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности. Максимальная нагрузка 600 кг учитывает распределённую массу оборудования; перегрузка недопустима.

Преимущества

• Увеличенная толщина стали (3 мм) - выше, чем у стенок шкафа (1,2–1,5 мм), что повышает жесткость и снижает деформацию под нагрузкой
• Оцинкованное покрытие - устойчивость к ржавчине даже при длительном использовании в сырых помещениях
• Перфорация по всей поверхности - гибкость расположения оборудования без необходимости сверления новых отверстий
• Совместимость с конструкцией шкафов RAM block - точное соответствие посадочных мест и крепёжных элементов

Ограничения применения

• Не предназначен для горизонтального монтажа или использования как основание шкафа
• Не рекомендуется применять в средах с постоянным контактом с кислотами, щелочами или соляными растворами - цинк может разрушаться
• Подходит только для шкафов RAM block 1800×300 мм - не заменяет платы других размеров
• Масса оборудования должна быть равномерно распределена - сосредоточенная нагрузка более 150 кг в одной зоне может вызвать прогиб

Примеры использования

• Установка частотного преобразователя и PLC в шкафу управления насосной станцией
• Фиксация релейных блоков и терморегуляторов в шкафу релейной защиты подстанции
• Размещение модулей сбора данных и интерфейсов на конвейере в пищевой промышленности

Практические советы

• Перед монтажом проверьте, чтобы ширина шкафа точно составляла 300 мм - отклонение даже на 5 мм может помешать установке
• Используйте крепёж с антикоррозийным покрытием (например, нержавеющий или цинковый) - это продлит срок службы системы
• При установке тяжёлых устройств (более 200 кг) дополнительно закрепите плату к задней стенке шкафа через отверстия в её нижней части
• Не используйте дрель с высокими оборотами при сверлении - возможен перегрев и повреждение цинкового слоя
• Плата не требует специальной подготовки перед установкой - она уже готова к монтажу в шкафах серии RAM block
