Монтажная плата, с боковой установкой, для шкафов 2200 x 600мм | R5PCSE2260 DKC ДКС

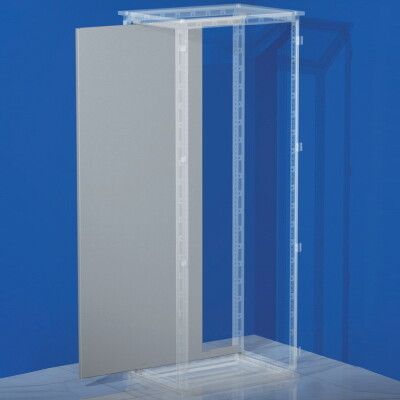

Плата монтажная с боковой установкой для шкафов 2200 x 600 мм от DKC (ДКС), артикул r5pcse2260, предназначена для фиксации тяжелого оборудования внутри шкафов серии RAM block. Она устанавливается вертикально на боковые стенки шкафа, обеспечивая равномерную распределенную нагрузку и удобство обслуживания.

Назначение и область применения

Плата монтажная с боковой установкой используется для крепления устройств автоматизации, релейной защиты, контроллеров, преобразователей частоты и другого тяжелого оборудования внутри шкафов серии RAM block. Подходит для промышленных объектов: заводских линий, насосных станций, энергообъектов, где требуется жесткая фиксация компонентов и доступ к оборудованию сбоку.

Технические характеристики

• Размеры: 2200 × 600 мм - соответствуют габаритам шкафов серии RAM block;
• Толщина материала: 3 мм - обеспечивает повышенную жесткость и допустимую нагрузку до 600 кг;
• Материал: сталь - гарантирует механическую прочность и долговечность;
• Защитное покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Перфорация: да - позволяет легко крепить оборудование болтами, самонарезающими винтами или использовать кронштейны;
• Соответствие нормативам: ГОСТ 50827.3-2009 - соблюдены требования к безопасности и конструктивным решениям для электрошкафов.

Совместимость и монтаж

Плата монтажная r5pcse2260 совместима исключительно со шкафами серии RAM block высотой 2200 мм и шириной 600 мм. Установка осуществляется на боковые стенки шкафа с помощью болтовых соединений через перфорацию. Для точного выравнивания рекомендуется использовать уровень и контроль шага отверстий - они выполнены по стандартному модулю, соответствующему внутренней конструкции корпусов DKC.

Не применяйте для шкафов других серий или произвольных размеров - возможна некорректная посадка и снижение несущей способности.

Безопасность и стандарты

Изделие соответствует ГОСТ 50827.3-2009 - регламентирует безопасность монтажных элементов в электрооборудовании. Оцинкованное покрытие снижает риск возникновения электрокоррозии между пластиной и другими металлическими деталями шкафа. Максимальная нагрузка 600 кг рассчитана с запасом прочности для условий длительной эксплуатации.

Преимущества

• Высокая несущая способность благодаря толщине 3 мм - можно крепить даже массивные силовые блоки;
• Удобная боковая установка - освобождает центральное пространство шкафа для проводки и сервисного доступа;
• Оцинкование - продлевает срок службы в помещениях с колебаниями температуры и влажности;
• Перфорированная поверхность - ускоряет монтаж и позволяет адаптировать расположение оборудования без доработки;
• Жесткая связь с конструкцией шкафа - минимизирует вибрацию и механический люфт установленного оборудования.

Ограничения применения

• Не предназначен для горизонтальной установки - потеряется несущая способность и нарушится принцип работы системы RAM block;
• Запрещено нагружать более чем 600 кг без дополнительного усиления профилями - риск деформации основания;
• Не работает с шкафами другой высоты или ширины - например, 1800 мм или 800 мм - из-за несоответствия мест крепления;
• Не заменяет передние/задние монтажные планки - функционально дополняет их, но не является полноценной заменой.

Примеры использования

• Фиксация частотных преобразователей на заводе - нагрузка до 450 кг, доступ к терминалам сбоку;
• Установка щита релейной защиты в подстанции - обеспечение виброустойчивости и легкого демонтажа;
• Размещение серверов управления в технологическом помещении - использование всей глубины шкафа без перегрузки нижнего уровня;
• Оборудование АСУ ТП на нефтепромыслах - устойчивость к коррозии и механическим нагрузкам в суровых условиях.

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и стенках шкафа - используйте штыревой шаблон или старый образец;
• При установке тяжелого оборудования (более 400 кг) дополнительно закрепите плату двумя вертикальными уголками по краям - это повысит жесткость;
• Не затягивайте болты слишком сильно - оцинкованное покрытие может треснуть при перегрузке;
• Для многократного переустановки оборудования выбирайте крепеж с гильзами или хомутами - так сохранятся целостность перфорации и срок службы платы;
• Плата mонтажная с боковой установкой для шкафов 2200 x 600 мм от DKC (ДКС), артикул r5pcse2260 - оптимальный выбор именно для этой серии; другие аналоги могут не подходить по форме и шагу креплений.
