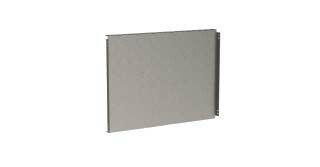

Монтажная плата, секционная, В=400мм, для шкафов DAE/CQE Ш=1000мм | R5PCE10400 DKC ДКС

Монтажная плата секционная для шкафов DAE/CQE 400х1000мм DKC - это стальная перфорированная панель, предназначенная для фиксации оборудования внутри шкафов серии RAM block. Благодаря оцинкованному покрытию и точным габаритам, она совместима с другими элементами системы DKC и обеспечивает надёжную организацию внутреннего пространства.

Назначение и область применения

Монтажная плата секционная для шкафов DAE/CQE 400х1000мм DKC используется для разделения и упорядочивания внутреннего пространства шкафов управления, автоматизации и релейной защиты. Подходит для крепления устройств: реле, контакторов, модулей ввода/вывода, распределительных планок и других компактных элементов. Применяется в промышленных шкафах, где требуется жесткая фиксация оборудования и возможность последующей модификации.

Технические характеристики

• Размеры: 400 мм (высота) × 1000 мм (ширина)
• Материал: сталь толщиной 1,2–1,5 мм (соответствует корпусам RAM block)
• Покрытие: оцинкованное - защищает от коррозии, не требует дополнительного окрашивания
• Перфорация: да - отверстия стандартизированы для крепления крепёжных элементов и DIN-рейок
• Цвет: серебристый - соответствует цветовой гамме корпусов серии RAM block

Совместимость и монтаж

Монтажная плата секционная для шкафов DAE/CQE 400х1000мм DKC предназначена исключительно для использования в шкафах серии RAM block. Устанавливается вертикально между боковыми стенками корпуса. Крепление осуществляется через заводские отверстия с помощью болтов или специальных кронштейнов, входящих в комплект аксессуаров DKC. Перфорация соответствует стандартным шагам крепления - позволяет использовать DIN-рейки, крепёжные лапки и другие элементы системы. Не рекомендуется применять с шкафами других производителей - возможны несовпадения по размерам и расположению крепёжных точек.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, заданным для корпусов RAM block. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности. Совместно с корпусами, имеющими степень защиты IP65/IP66, плата способствует сохранению класса герметичности всей системы. Материал не выделяет токсичных веществ при нагреве до рабочих температур шкафов.

Преимущества

• Унифицированная форма - легко интегрируется в существующую систему RAM block
• Оцинкованное покрытие - устойчиво к ржавчине, не требует обслуживания
• Перфорация - позволяет гибко менять расположение оборудования без сверления
• Высокая жёсткость - выдерживает нагрузку от тяжёлых компонентов без деформаций
• Серебристый цвет - эстетично сочетается с остальными элементами шкафа

Ограничения применения

• Не предназначена для наружной установки - работает только внутри закрытых шкафов
• Не подходит для шкафов других серий - несовместима с корпусами, отличными от RAM block
• Не является несущей конструкцией - не заменяет основные рамы или стойки шкафа
• Не имеет собственной степени защиты IP - зависит от целостности корпуса шкафа

Примеры использования

• Фиксация релейных блоков в шкафах релейной защиты на подстанциях
• Разделение зон питания и управления в промышленных контроллерных шкафах
• Установка модулей ввода-вывода на конвейерных линиях с высокой вибрацией
• Организация кабельных трасс и распределительных щитков в системах автоматизации цехов

Практические советы

• Перед монтажом проверьте соответствие отверстий на плате и стенках шкафа - они должны точно совпадать
• Используйте только аксессуары DKC - например, крепёжные уголки или направляющие - для гарантированной совместимости
• При установке тяжёлого оборудования (например, частотных преобразователей) распределите вес равномерно по площади платы
• Не используйте саморезы большего диаметра - они могут повредить перфорированные отверстия
• При необходимости можно комбинировать несколько плат - они проектируются для последовательного соединения
